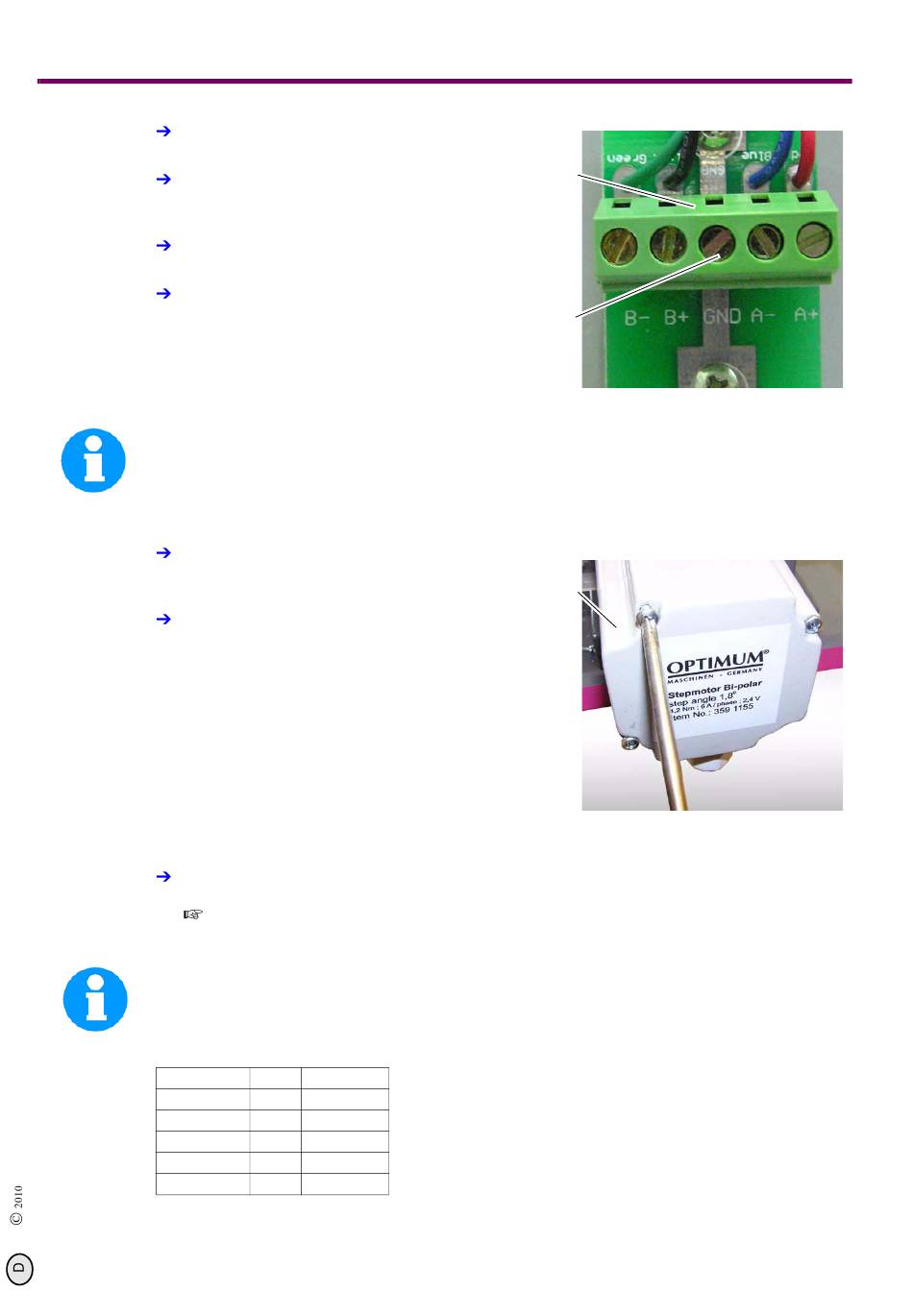

Anbau und Anschluss des Schrittmotors
Die Zugentlastung über das Kabel
stecken.
Das Kabel durch die Öffnung im Ver-
schlußdeckel des Schrittmotors
schieben.
Kabel am Motor anschließen und
Zugentlastung anziehen.
Die verdrillte Abschirmung gehört an
die Klemmung "GND" .
INFORMATION!
An der Schrittmotorensteuerung wird keine Abschirmung und kein Erdungskabel
angeschlossen.
Den Deckel des Schrittmotors wie-
der mit einem Kreuzschraubendre-
her festschrauben.
Das Kabel dann auf die Länge
abschneiden, die zum Anschluss an
den Controller benötigt wird.
Kabel an der Schrittmotorensteuerung anschließen.
INFORMATION!
Sollte die Drehrichtung bei Betrieb falsch sein, dann tauschen Sie am Schrittmotor
oder am CNC Controller die entsprechenden Anschlüsse.
Beispiel:
Motor
A-
A+
B-
B+
GND
19 / 01 / 2010
„Signalbelegung am 4-poligen Stecker des Schrittmotors" auf Seite 6
Controller
auf
B-
auf
B+
auf
A-
auf
A+
Anbau und Anschluss des Schrittmotors Power Drive 1 ; Version 1.1
OPTIMUM
M A S C H I N E N - G E R M A N Y
Klemmleiste Motor
Abschirmung
Abb.7-4: Anschlussklemmen
Deckel Schrittmotor
Abb.7-5: Deckel
