Anbau und Anschluss des Schrittmotors
Den Deckel am Schrittmotor mit
einem Kreuzschraubendreher
öffnen.
Die äußere Isolation des Kabels
entfernen und darauf achten, dass
die darunter liegende Isolation der
Einzeladern nicht beschädigt wird.
Der abisolierte Teil sollte etwa 6 cm
lang sein.
Das Gewebe der Abschirmung
verdrillen.
INFORMATION!
Die Abschirmung wird einseitig an der Klemmleiste des Motors angeschlossen.
Die Kabel auf einer Länge von ca. 5 mm mit einer Abisolierzange abisolieren.
Aderendhülsen auf die Enden der Kabel stecken und verpressen.
10
Seite
Anbau und Anschluss des Schrittmotors Power Drive 1 ; Version 1.1
Anbau und Anschluss des Schrittmotors
Schraube am
Schrittmotor
Deckel Schrittmotor

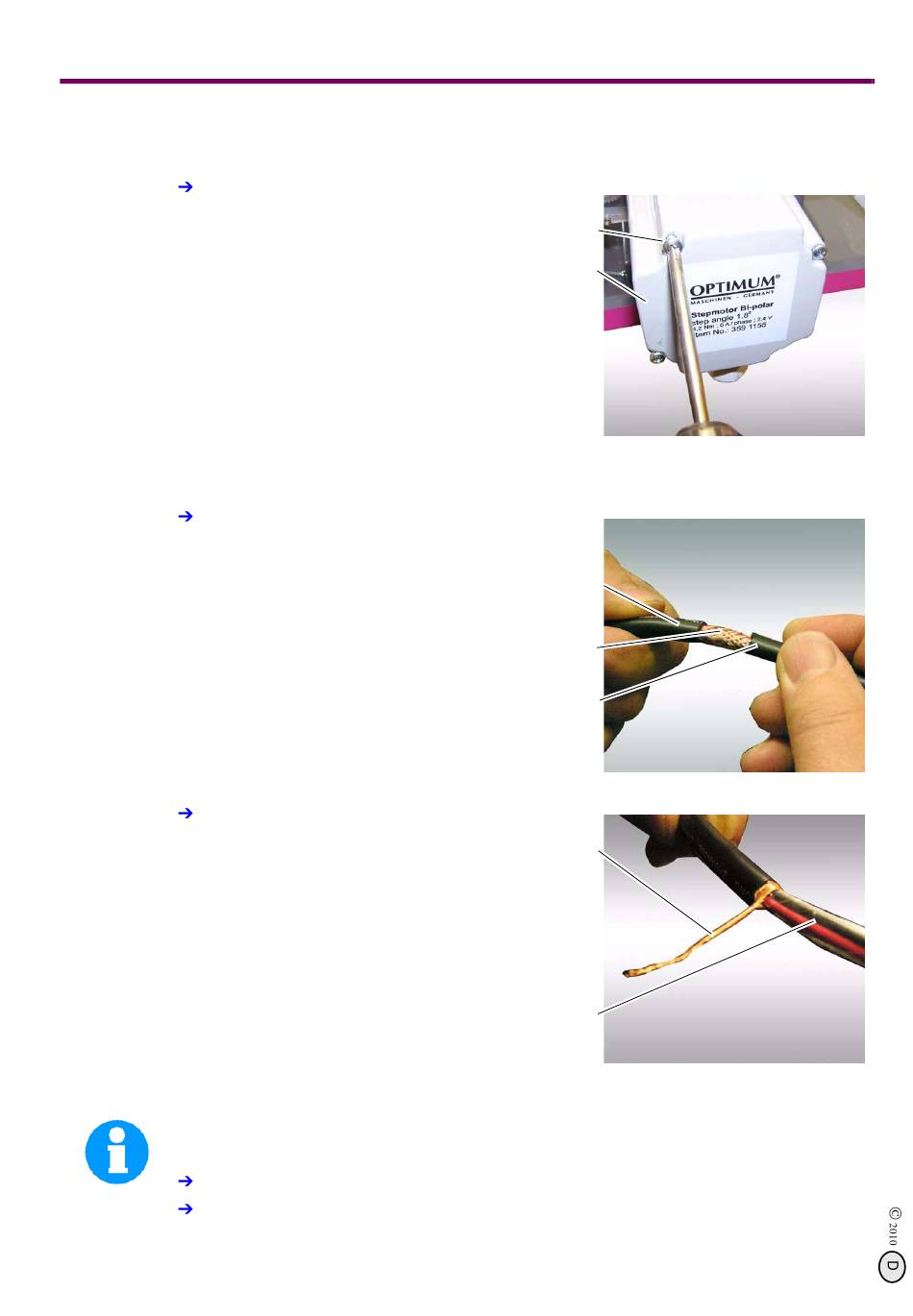

Abb.7-1: Deckel am Schrittmotor öffnen
Äußere Isolation
Abschirmung
Abgetrennte äußere
Isolation
Abb.7-2: Äußere Isolation entfernen
Abschirmung
Kabel
Abb.7-3: Abschirmung verdrillen
