SATEL
3. Beschreibung des Moduls
3.1
Elektronikplatine
Kabel der Antenne (die Antenne ist dem Modul beigefügt).
Steckplatz zur Installation der zweiten SIM-Karte.
Steckplatz zur Installation der ersten SIM-Karte.
Bevor Sie die SIM-Karte in den Steckplatz einstecken, programmieren Sie zuerst im
Modul den PIN-Code der Karte (wenn die Karte die Eingabe des PIN-Codes verlangt).
LED-Diode SIM1. Leuchtet, wenn die in dem Steckplatz SIM 1 installierte Karte aktiv ist.
LED-Diode SIM2. Leuchtet, wenn die in dem Steckplatz SIM 2 installierte Karte aktiv ist.
LED-Diode BUS. Blinkt beim Datenaustausch mit der Zentrale.
LED-Diode LOG:
leuchtet – Stromversorgung OK,
blinkt – es dauert die Kommunikation über das Modul.
RS-232-Schnittstelle.
Pins zur Einstellung der Moduladresse (siehe: „Adresseinstellung" S. 6).
Beschreibung der Klemmen
+12V
– Stromversorgungseingang (12 V DC ±15%).
COM
– Masse.

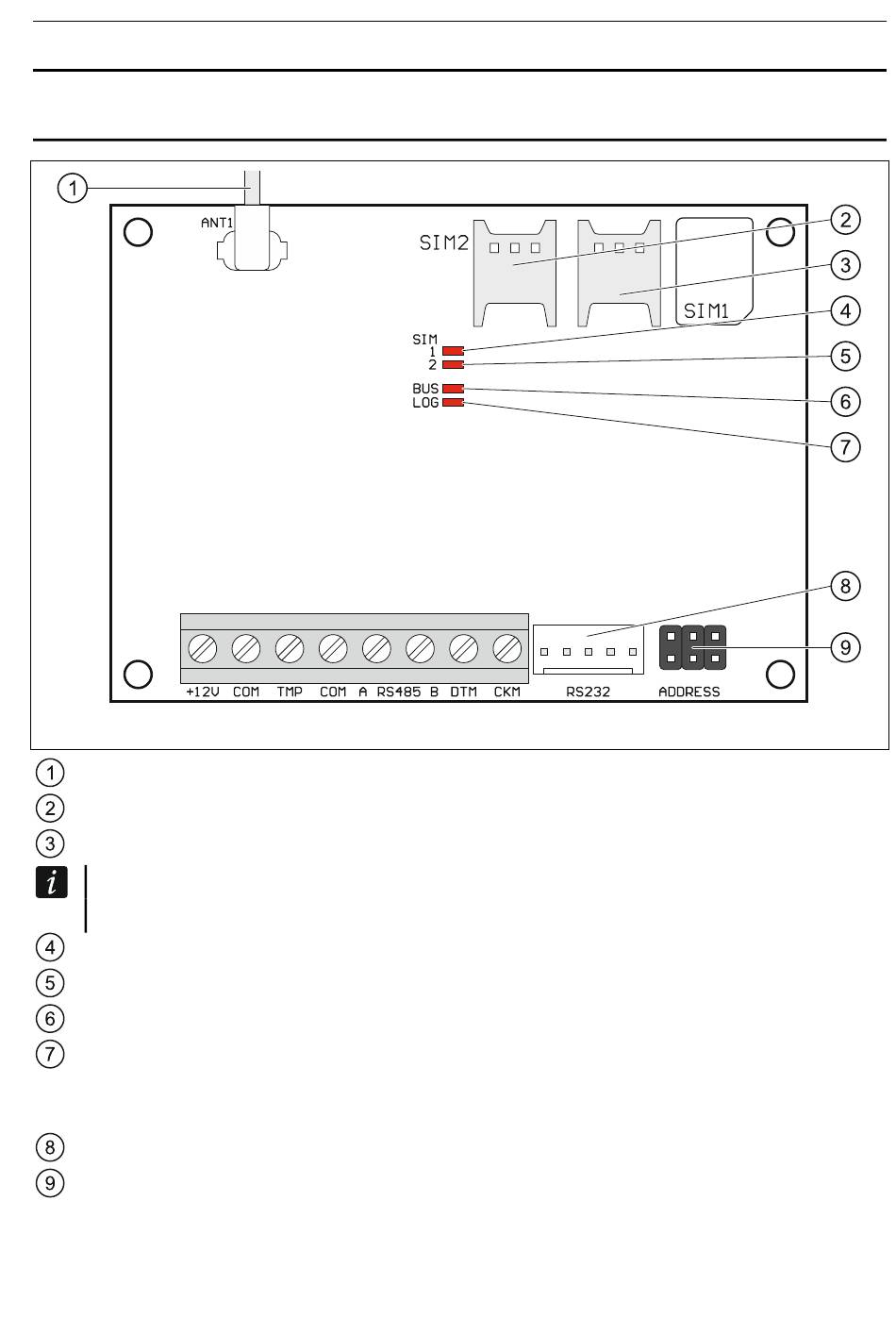

Abb. 3. Elektronikplatine des Moduls INT-GSM.
INT-GSM
5
