IZMX mit PXR – PXR I
Neuprogrammierung
Quadratische
Öffnung
Siehe Detail
A
links

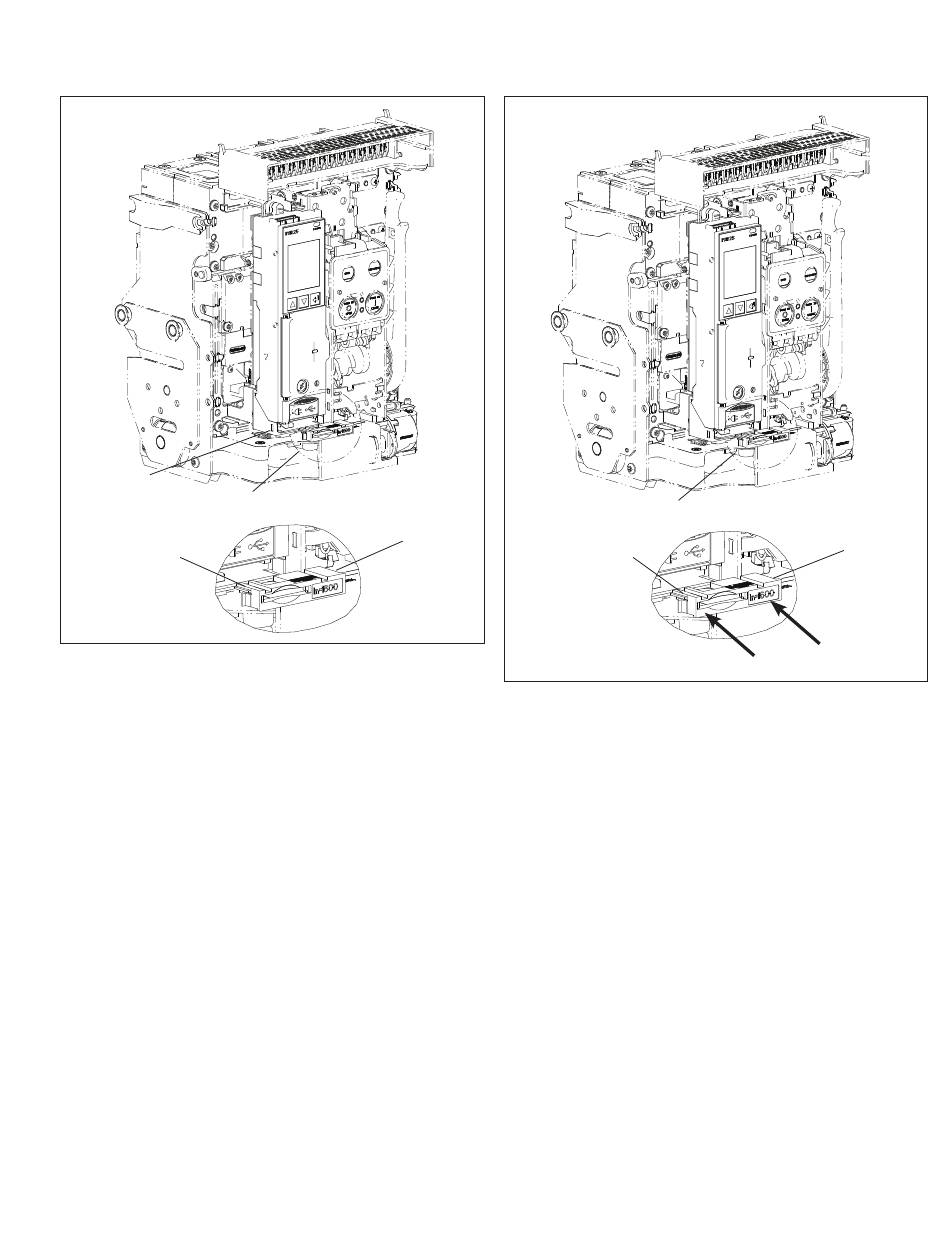

Abbildung 9. Entfernen der Batterieabdeckung (NF-Rahmen dar-
gestellt).
F . Wechseln Sie die FRM-Batterieabdeckung entsprechend
des programmierten I
Schritt 6. Montage der FRM-Batterieabdeckung.
A. Stützen Sie die Unterseite der FRM-Batterieabdeckung
ab und richten Sie diese mit dem FRM aus. Führen
Sie zuerst die rechte Seite der FRM-Batterieabdeckung
ein (a), gefolgt von der linken Seite (b). Die Abdeckung
sollte mit dem I
n
Anweisungen zur
n
rechts
-Werts.
n
-Wert nach außen einrasten.
Montageanweisung IL0131134DE
Siehe Detail
A
(b) Links
Abbildung 10. Montage der Batterieabdeckung (NF-Rahmen dar-
gestellt).
B. Setzen Sie die Batterie wieder in das Batteriefach ein
und bringen Sie die FRM-Batterieabdeckung an.
1. Achten Sie darauf, dass die Vorderseite des
Batteriefachs bündig mit der FRM-Batterieabdeckung
abschließt. Bei fehlerhafter Ausrichtung drücken Sie
den Schieber vorsichtig nach vorne, bis er bündig ist.
C. Führen Sie Schritt 5 (Teile A und B) in umgekehrter
Reihenfolge aus, um die Leistungsschalterabdeckung zu
installieren.
Gültig ab Dezember 2016
(a) Rechts
EATON www.eaton.com
5
