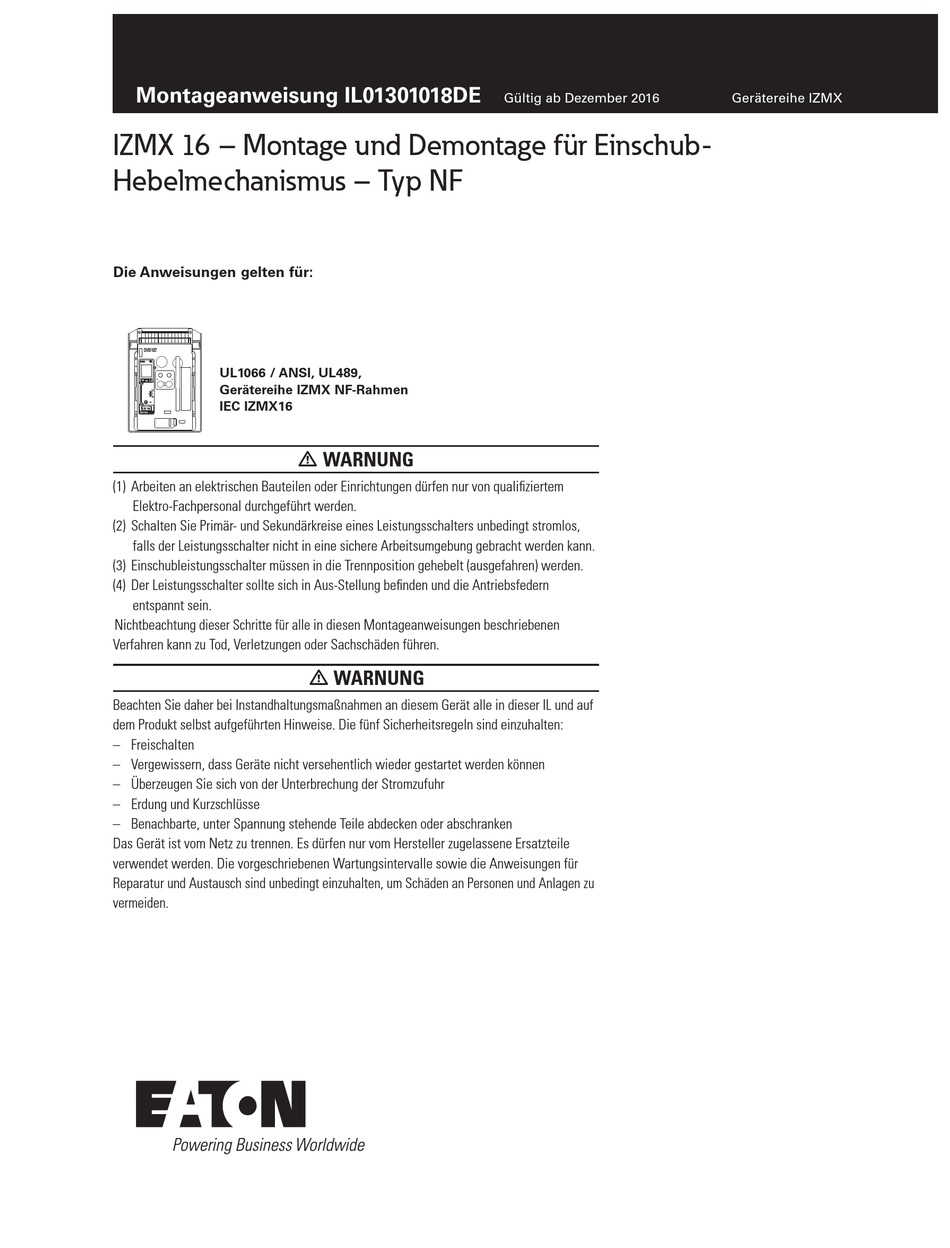

Montageanweisung IL01301018DE
IZMX 16 – Montage und Demontage für Einschub-
Hebelmechanismus – Typ NF
Die Anweisungen gelten für:
UL1066 / ANSI, UL489,

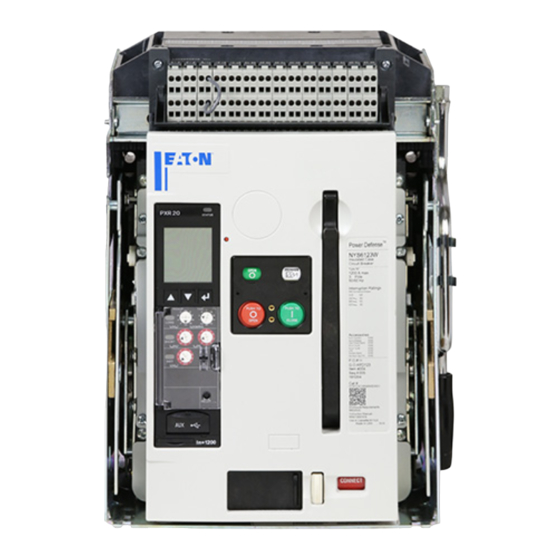

Gerätereihe IZMX NF-Rahmen
IEC IZMX16
(1) Arbeiten an elektrischen Bauteilen oder Einrichtungen dürfen nur von qualifiziertem
Elektro-Fachpersonal durchgeführt werden.
(2) Schalten Sie Primär- und Sekundärkreise eines Leistungsschalters unbedingt stromlos,
falls der Leistungsschalter nicht in eine sichere Arbeitsumgebung gebracht werden kann.
(3) Einschubleistungsschalter müssen in die Trennposition gehebelt (ausgefahren) werden.
(4) Der Leistungsschalter sollte sich in Aus-Stellung befinden und die Antriebsfedern
entspannt sein.
Nichtbeachtung dieser Schritte für alle in diesen Montageanweisungen beschriebenen
Verfahren kann zu Tod, Verletzungen oder Sachschäden führen.
Beachten Sie daher bei Instandhaltungsmaßnahmen an diesem Gerät alle in dieser IL und auf
dem Produkt selbst aufgeführten Hinweise. Die fünf Sicherheitsregeln sind einzuhalten:
– Freischalten
– Vergewissern, dass Geräte nicht versehentlich wieder gestartet werden können
– Überzeugen Sie sich von der Unterbrechung der Stromzufuhr
– Erdung und Kurzschlüsse
– Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Das Gerät ist vom Netz zu trennen. Es dürfen nur vom Hersteller zugelassene Ersatzteile
verwendet werden. Die vorgeschriebenen Wartungsintervalle sowie die Anweisungen für
Reparatur und Austausch sind unbedingt einzuhalten, um Schäden an Personen und Anlagen zu
vermeiden.
 WARNUNG
 WARNUNG
Gültig ab Dezember 2016
Gerätereihe IZMX

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eaton IZMX 16

  • Seite 1 Montageanweisung IL01301018DE Gültig ab Dezember 2016 Gerätereihe IZMX IZMX 16 – Montage und Demontage für Einschub- Hebelmechanismus – Typ NF Die Anweisungen gelten für: UL1066 / ANSI, UL489, Gerätereihe IZMX NF-Rahmen IEC IZMX16  WARNUNG (1) Arbeiten an elektrischen Bauteilen oder Einrichtungen dürfen nur von qualifiziertem Elektro-Fachpersonal durchgeführt werden.
  • Seite 2: Abschnitt 1: Allgemeine Informationen

    Montageanweisung IL01301018DE IZMX 16 - Montage und Demontage für Einschub-Hebelmechanismus - Typ NF Gültig ab Dezember 2016 Nte: Der Inhalt dieser IL gilt sowohl für PXR- als auch für Digitrip- Abschnitt 2: Demontage des Einschub- Leistungsschalter. Das Aussehen des Produktes kann variieren.
  • Seite 3 Montageanweisung IL01301018DE IZMX 16 - Montage und Demontage für Einschub-Hebelmechanismus - Typ NF Gültig ab Dezember 2016 Linke Seite des Leistungsschalters Zwei M5 x 16 Drei M5 x 12 Schrauben Schrauben Abbildung 6. Schritt 4a. Schritt 5: Entfernen Sie die fünf Schrauben jeder Seitenwand wie Abbildung 4.
  • Seite 4: Abschnitt 3: Montage Des Einschub-Hebel- Mechanismus

    Montageanweisung IL01301018DE IZMX 16 - Montage und Demontage für Einschub-Hebelmechanismus - Typ NF Gültig ab Dezember 2016 Abschnitt 3: Montage des Einschub-Hebel- Schritt 5: Schieben Sie den Mechanismus vorsichtig wie dargestellt in Position, sodass die Befestigungsschlitze und Löcher in den mechanismus Seitenwänden mit den in Schritt 3 installierten Vierkantmuttern ausg-...
  • Seite 5 Montageanweisung IL01301018DE IZMX 16 - Montage und Demontage für Einschub-Hebelmechanismus - Typ NF Gültig ab Dezember 2016 Schritt 7: Führen Sie zwei der mitgelieferten Schrauben M5 × 16 in die Schlitze des Hebegriffs und dann in die Schlitze in der Oberseite der Seitenwand ein.
  • Seite 6: Gewährleistungs- Und Haftungsausschluss

    Beschreibungen in diesem Dokument. Dieses Dokument dient ausschließlich zu Informationszwecken und stellt weder eine Erweiterung noch eine Erneuerung eines bestehenden Eaton behält sich Änderungen der Angaben in diesem Dokument vor. Vertrages dar. ES EXISTIEREN KEINERLEI ABSPRACHEN, VEREINBARUNGEN, GEWÄHRLEISTUNGEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH EINER GEWÄHRLEISTUNG;...
