Windrohre montieren
(Primär- / Sekundärluft)
2 x Mutter M8 +
Beilagscheibe
30 61 965_04/08
Montageanleitung Pelletheizkessel BPH
5. Montage

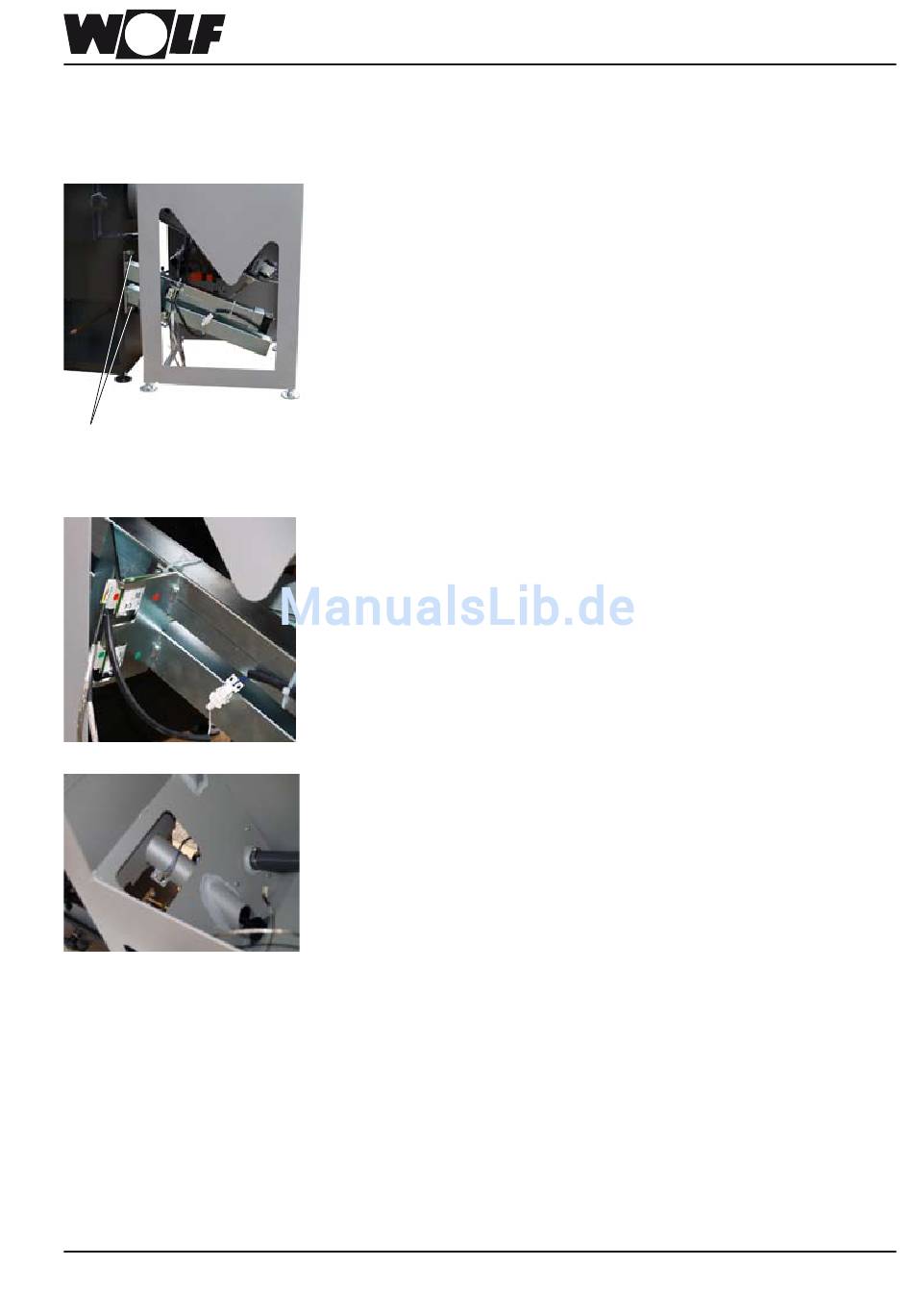

2 x Muttern M8 mit Beilagscheibe vom Gewinde seitlich auf Höhe der
Aschenlade entfernen. (Über und unter den beiden Luftöffnungen).
Windrohre über Langlöcher auf die Gewindezapfen aufsetzen und mit
Beilagscheiben und Muttern befestigen. Die Steckerbuchsen für die
Zuleitungen sind von vorne zugänglich.
Anschließend Zuleitung über die Öffnung im Vorratsbehälter nach unten
herausführen und Steckverbindungen herstellen.
(3 Stecker: 2 x mit Codierung grüner Punkt / roter Punkt)
Öffnung im Vorratsbehälter mit Abdeckblech verschließen
(2 Blechschrauben)
