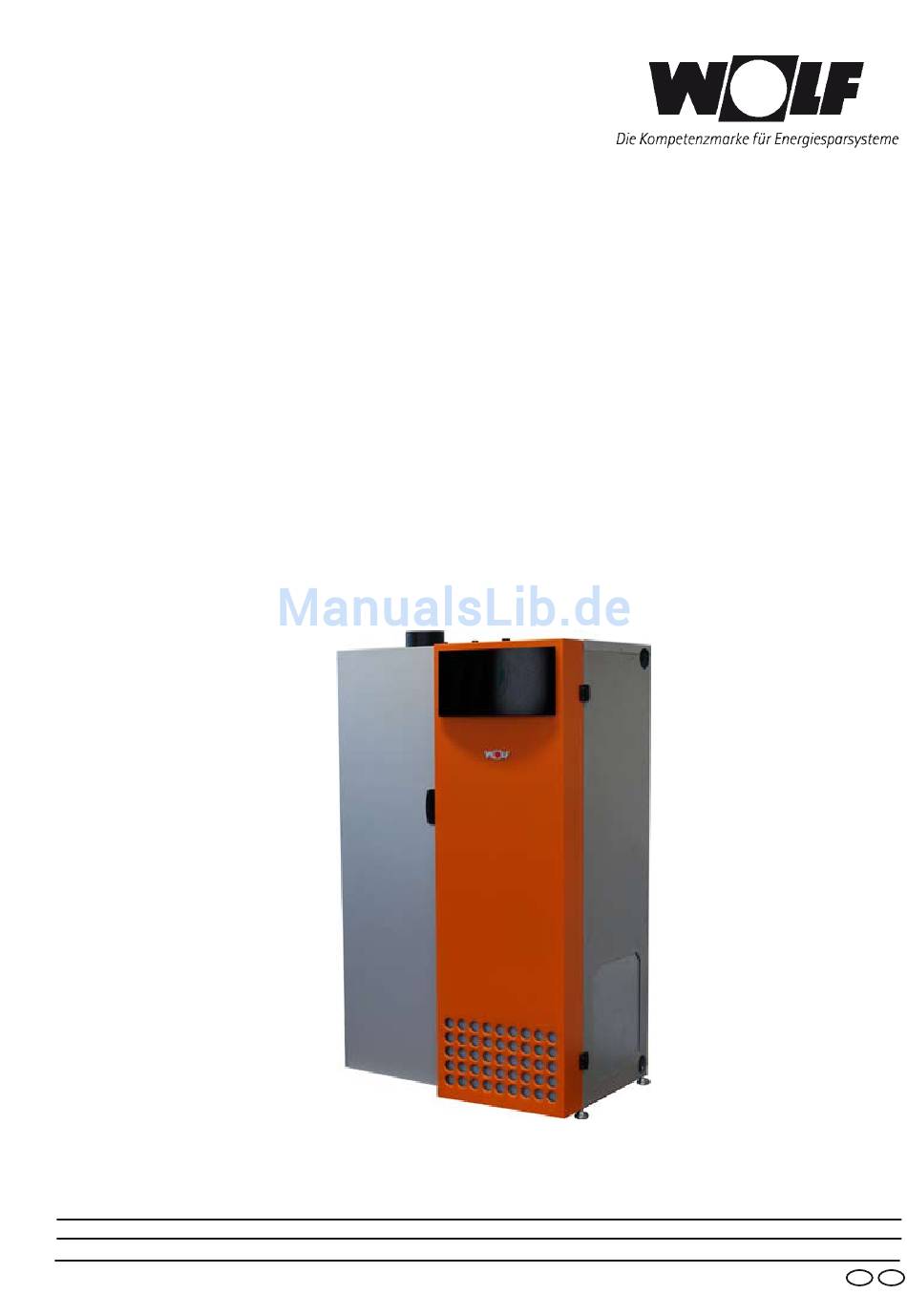

Montage- und
Wartungsanleitung
Pelletheizkessel BPH
Diese Anleitung ist beim Betreiber aufzubewahren!
Gewährleistungsansprüche entfallen, wenn diese Anleitung nicht beachtet wurde.
Wolf GmbH - Postfach 1380 - 84048 Mainburg - Tel. 08751/74-0 - Fax 08751/741600 - Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH - Eduard-Haas-Str. 44 - 4034 Linz - Tel. 0732/385041-0 - Internet: www.wolf-heiztechnik.at
30 61 965
Änderungen vorbehalten
04/08
D
AT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BPH
Inhaltszusammenfassung für Wolf BPH
- Seite 1 Gewährleistungsansprüche entfallen, wenn diese Anleitung nicht beachtet wurde. Wolf GmbH - Postfach 1380 - 84048 Mainburg - Tel. 08751/74-0 - Fax 08751/741600 - Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH - Eduard-Haas-Str. 44 - 4034 Linz - Tel. 0732/385041-0 - Internet: www.wolf-heiztechnik.at 30 61 965 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
8.3 Schneckenaustragung ............30 - 31 8.4 Austragung aus Sacksilo ..............32 8.5 Austragung aus Erdtank ...............33 9. Wartung ..................34 - 39 9.1 Wartung - Handbetrieb ..............34 9.2 Periodische Wartung ..............35 9.3 Jährliche Wartung ..............36 - 39 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 3: Allgemeine Hinweise
Die in der vorliegenden Anleitung beschriebene Pelletheizanlage ist nach DIN EN303-5 geprüft. Für den Legionellenschutz sind die allgemein gültigen Regeln der Heiztechnik zu beachten Nur bei Verwendung von Original Wolf-Ersatzteilen gewähren wir Garantie laut unseren Garantiebestimmungen! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 4: Sicherheitshinweise
Bei Einstellung der Brauchwassertemperatur über 60ºC ist für eine entsprechende Kaltwasserbeimischung zu sorgen (Verbrühungsge- fahr). Die Pelletheizanlage darf nur in vorschriftsmäßig ausgeführten Hei- zungs- bzw. Aufstellräumen aufgestellt und betrieben werden. Es ist oben am Kessel ein geeignetes Entlüftungsventil anzubringen. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 5: Normen / Vorschriften
Wartung / Reparatur Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt wer- den. Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten). -
Seite 6: Technische Daten
4. Technische Daten Pelletheizkessel Pelletheizkessel Typ BPH-10 / BPH-15 Typ BPH-25 / BPH-35 Entlüftung Entlüftung ½“ ½“ Pelletheizkessel Typ BPH Nennwärmeleistung 14,9 Nennwärmeleistungsbereich 2,4-9,2 4,5-14,9 6,7-25 8,3-35 Höhe Kessel A mm 1400 1340 1500 1750 Gesamthöhe B mm 1450 1395... -
Seite 7: Montage
1 Karton Isolierung mit Kesselisolierung und Spannfedern 1 Karton Verkleidung inkl. Konsole für Regelungsgehäuse 1 Karton Regelung 1 Karton Parameterstecker 1 Beutel mit Kleinteile 1 Förderschlauch mit Schellen Kessel entpacken BPH-15 ausgepackt BPH-10 ausgepackt BPH-25/35 ausgepackt mit Regelung 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 8: Kessel Und Vorratsbehälter Einbringen
Tauchhülsen am Kessel stecken und mit Flügelschrauben fixieren. a) BPH-10/15 b) BPH-25/35 1 = Kesselfühler (Silikon rot) wahlweise 2 = STB (schwarz) 3 = Abgasfühler (Silikon grün) Anordung der Tauchhülsen (Ansicht vom Vorratsbehälter) Ansicht von hinten 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 9: Kessel Isolieren
Kessel mit Isolierung umwickeln und mit Spannfedern fixieren. Vorratsbehälter montieren Vorratsbehälter ganz an den Kessel schieben und mit Fussschrauben lotrecht ausrichten. Achtung: Bei BPH-15, -25, -35 Dichtung am Übergang von der Förderschnecke zum Kessel einlegen. Mit Beilagscheibe und Mutter Vorratsbehälter mit Kessel verschrauben. -
Seite 10: Zündfön Montieren
Zur Befestigung der Antriebsachse des Motors an der Aufnahme der Rostreinigung die Antriebsachse über den schwarzen Handverstellknopf am Motorgehäuse in die passende Montageposition bringen. Antriebsmotor in Aschenlade wieder einschieben und mit Sterngriff verschließen. Transportlage Antriebsachse Handverstellknopf 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 11: Windrohre Montieren (Primär- / Sekundärluft)
2 x Mutter M8 + Beilagscheibe Anschließend Zuleitung über die Öffnung im Vorratsbehälter nach unten herausführen und Steckverbindungen herstellen. (3 Stecker: 2 x mit Codierung grüner Punkt / roter Punkt) Öffnung im Vorratsbehälter mit Abdeckblech verschließen (2 Blechschrauben) 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 12: Verkleidung Anbringen
Vorratsbehälter einhängen und mit einer weiteren Blechschraube Aschenlade oben sichern. - Linke Seitenwand in die Aufnahmeschlitze der Rückwand einhängen frei frei und mit 4 Blechschrauben mit der Zwischenwand verbinden. Rückwand frei frei Linke Seitenwand Blechschrauben Zwischenwand frei frei 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 13: Regelung Montieren
- Regelungskonsole über Schlüssellöcher einhängen und Schrauben festziehen - Flachbandkabel durch die Aussparung der Regelungskonsole füh- Schlüssellöcher Schlüssellöcher Flachbandkabel Konsole BPH -10/15 Konsole BPH -25/35 - Parameterstecker (s. Lieferumfang) zur Konfiguration der Regelung Parameter- stecker auf die Rückseite des Gehäuses stecken. -
Seite 14: Isolierung Oben Montieren
Vorratsbehälter anbringen Saugschlauch oben Luftrückführung unten Verkleidung oben montieren Wartungsdeckel auf obere Verkleidung schrauben und obere Verkleidung für Kessel und Vorratsbehälter auflegen. Mit 2 Blechschrauben jeweils links und rechts sichern. Wartungsdeckel (nur BPH-10/15) Verkleidung oben 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 15: Türen Montieren
5. Montage Scharniere für Kesseltüren Scharniere an Verkleidung und Türen befestigen. (je Bauteil 2 Schrauben) Hinweis: Bei BPH-25/35 die mittleren Scharniere erst nach dem Einhängen der Türen montieren. Scharniere in linker und rechter Ausführung - auf richtige Montage Achtung achten. -
Seite 16: Elektroanschluss Hauptplatine
6. Elektroanschluss Hauptplatine Das Rohrleitungssystem Zuleitung für weiteren Verbraucher. ist mit einem Darf nicht als Potentialausgleich zu Netzanschluss versehen! verwendet werden! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... - Seite 17 T+ - Abgas Temperatur + Über ihn werden diverse Programmabläufe gesteuert. Ist er defekt oder nicht angeschlossen, meldet die Anlage „Referenz fehlt“. Auf die richtige Polung ist zu achten (T+ = grün, T- = weiß) 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
- Seite 18 Der Luftmassensensor für den Primärlüfter misst die Luftmasse, die für Luftmassensensor Primärlüfter die Primärverbrennung notwendig ist. Wird er nicht angeschlossen oder geht er zu Bruch, meldet die Anlage „6 Kesselservice“. Die Anlage wird von der Steuerung abgeschaltet. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
- Seite 19 Phase Nr. 2 auf der obersten Klemme angeklemmt. Brennerreinigung Der Schneckenmotor wird periodisch nach Leistungsanforderung Ta1 - Schnecke angesteuert. Der Motor darf nicht länger als ca. 15 Minuten blockieren, Achtung ansonsten schaltet die Anlage auf Störung. Fehlermeldung „1 Pelletbehälter leer“ ! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
- Seite 20 (gemeinsamer Anschluss des Wechselkontakts) ist mit einem freien 24V-Ausgang (+24V) zu verbinden. Klemme 6 des Raumtemperaturreglers ist mit einer freien GND-Klemme an der Hauptplatine zu verbinden. Block G (S3) Am Ende des Hauptklemmenprint wird die Versorgungsspannung auf das Heizkreismodul weitergeleitet. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
-
Seite 21: Elektroanschluss Heizkreismodul
Auf die Polung muss nicht geachtet werden. Der Fühler für die Vorlauftemperatur darf verlängert werden. Wird er nicht angeschlossen oder geht er zu Bruch, wird eine Temperatur von 150°C angenommen (es erfolgt keine Öffnung der Heizkreismischer). 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 22: Hier Wird Die Heizkreispumpe Für Den Ersten Heizkreis
Bei Verwendung von drehzahlgeregelten Pumpen beachten, dass die in der Regelung verwendeten Pumpenrelais nur bis 5A nach VDE 0660 Gebrauchskategorie AC1 ausgelegt sind. Es müssen entsprechende, vom Hersteller vorgegebene Relais für die Ansteuerung verwendet werden! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 23: Austragungssysteme
- Den Pelletförderschlauch zirka alle 50 cm mit Schlauchschellen an der Wand oder Decke befestigen - Um einen reibungslosen Pellettransport zu gewährleisten, sollte der Pelletsaugschlauch mit größtmöglichen Radien verlegt werden - Kleinster Biegeradius = 200 mm, den Schlauch NICHT knicken! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 24: Retourluftsonde
Positionen ausreichend lang bemessen ist. Die maximale Länge des Förderschlauches ist 10 m ! Abb. Nr.2: Wanddurchführung Die Wanddurchführung mit Flügelschrauben ist zur Befestigung der Sonde. Die Abmessung ist 502 x 184 x 164 mm 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 25: Empfohlene Aufteilung Für Eher Rechteckige Grundrisse
500 mm Heizraum Sondenhalter Absaugstutzen Storz “A” Sonde 1200 mm ( u m s t e c k b a r ) Kamin (zB. D130 mm) Empfohlene Aufteilung für eher rechteckige Grundrisse Empfohlene Aufteilung 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... - Seite 26 Verbindungsschläuche (Saug- und Retourluftschlauch) mit der Anlage verbunden werden (Abb. 5). Beim Verbinden des Förderschlauches ist auf die Erdung zu achten (Kupferlitze nach innenbiegen, Stutzen metallisch blank machen um guten Kontakt herzustellen)! Saugschlauch Innendurchmesser : 45 Retourluftschlach Innendurchmesser : 50 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
-
Seite 27: Wichtige Hinweise
Dabei entsteht am Sondenkopf ein Wirbel, welcher Verstopfungen vor der Sonde wirkungsvoll verhindert, dass es zu keiner Verstopfung kommt. Achtung: Beim Einbau der Anlage sind die örtlichen Bestimmungen hinsichtlich Brandschutz und elektrischen Anschluss zu beachten! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 28: Rotationsaustragung
Es sind 2 verschiedene Größen von Rotationssystemen (für Raumdurchmesser 2000 / 2500 mm) erhältlich. Schutz der Elektrozuleitungen für die Rotationsaustragung: Die Elektrozuleitung ist im Bereich der Sondenaustragung in einem Kabelkanal zu verlegen (gemäß nationalen Richtlinien) und mit Halteschellen zu befestigen. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... - Seite 29 Berücksichtigung der genannten Reihenfolge, dem Temperatursensor Motor mit Anschluss an K6 - Rotationstemperatur mit den Aderbezeichnungen 5 und 6 und GND direkt daneben liegend (Belegung beliebig)! Ader mit der Bezeichnung 4 und Ader "Gelb-Grün" werden nicht Achtung verwendet! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
-
Seite 30: Schneckenaustragung
Es sind 6 verschiedene Schneckenlängen (1500 / 2000 / 2500 / 3000 / 3500 / 4000 mm) als Standardausführung erhältlich. Andere Schneckenlängen auf Anfrage (bis maximal 4000 mm). Teilbare Ausführungen sind ebenfalls auf Anfrage lieferbar. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... - Seite 31 Schrägen befestigen. Die Laschen des Trägers der Schnecke dürfen die Schnecke Achtung nicht blockieren ! Ist der Saugschlauch kürzer als 5,0 Meter, so muss der Achtung Rückluftschlauch mindestens 2,0 Meter länger sein ! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
-
Seite 32: Austragung Aus Sacksilo
Befüllstutzen. Eine Verrohrung zur Außenwand ist möglich (siehe Zubehör) Es sind je nach Raumgröße verschiedene Silogrößen erhältlich. Das Silo ist entweder im Lagerraum oder im Heizraum entsprechend den Montage länderspezifischen Brandschutzvorschriften gemäß der Aufbauanleitung aufzustellen. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 33: Austragung Aus Erdtank
Je nach Hersteller sind verschiedene Größen von Erdtanks erhältlich (z.B. 11.000 Liter,..) Lichtschacht Montage Den Erdtank gemäß der Montageanleitung des Herstellers montieren. Die Schläuche sind entsprechen Herstellerangaben am Erdtank zu befestigen und unterirdisch in einem geeigneten Rohrsystem in das Haus zu legen. 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 34: Wartung
Um diverse Funktionen der Anlage zu betätigen können Sie die entsprechenden Funktionen über die Eingabetasten aktivieren: Startet die Turbine Betätigt die Wärmetauscherreinigung Startet durch gedrückthalten die Pelletdosierschnecke, um eine leerge- fahrene Förderschnecke wieder zu befüllen Öffnet den Schieberost des Brenners Startet das Saugzuggebläse 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 35: Periodische Wartung
Die Aschenlade nach der Leerung wieder zurück schieben, die untere Reinigungstüre auf die Gewindestifte stecken und mit den Flügelmuttern fest (dicht wegen Falschluft) verschließen – Verklei- dungstüre wieder einhängen - Anlage wieder in Betrieb nehmen 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... -
Seite 36: Jährliche Wartung
- Das Menü Wartung - Hand wie folgt aufrufen - Taste drücken bis Sie im Hauptmenü sind - Mit den Tasten den Menüpunkt Wartung - Hand auswählen - Taste drücken (das Wartungsmenü erscheint am Bild- schirm) 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH... - Seite 37 Aggregate automatisch abgeschaltet! Soll ein Aggregat nochmals gestartet werden, bitte erneut mit der Hinweis dazugehörigen Taste starten! - Öffnen Sie die linke Verkleidungstüre, damit Sie zur Heiz- und Rei- nigungstüre kommen linke Verkleidungstüre Heiztüre Reinigungstüre 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
- Seite 38 Reinigen des Brennraumes die Asche in die Lade und nicht auf den Boden fällt - Entfernen Sie die Flugasche, welche sich auf der Feuerraumab- trennung abgelagert hat. Den Bereich bei der Pelletabwurfschiene ebenfalls säubern 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
- Seite 39 - Beide Reinigungstüren schließen - Taste drücken, um die durchgeführte Reinigung zu bestätigen (alle Aggregate werden abgeschaltet) - Anlage wieder in Betrieb nehmen Diese Arbeiten können selbstverständlich auch von unserem Servicedienst im Zuge eines Jahresservice durchgeführt werden! 30 61 965_04/08 Montageanleitung Pelletheizkessel BPH...
