Kit silentblock Fiat Panda / Fiat 500-Ford KA :
Extraction / introduction du silentblock Fiat 500 – Ford Ka
Support avec silentblock monté :
Dévisser l'écrou et ôter la vis, puis abaisser le support dans la position
préconisée et enlever le silentblock.
EXTRACTION
}
Marquer la position du silentblock AVANT de commencer l'extraction.
4
1

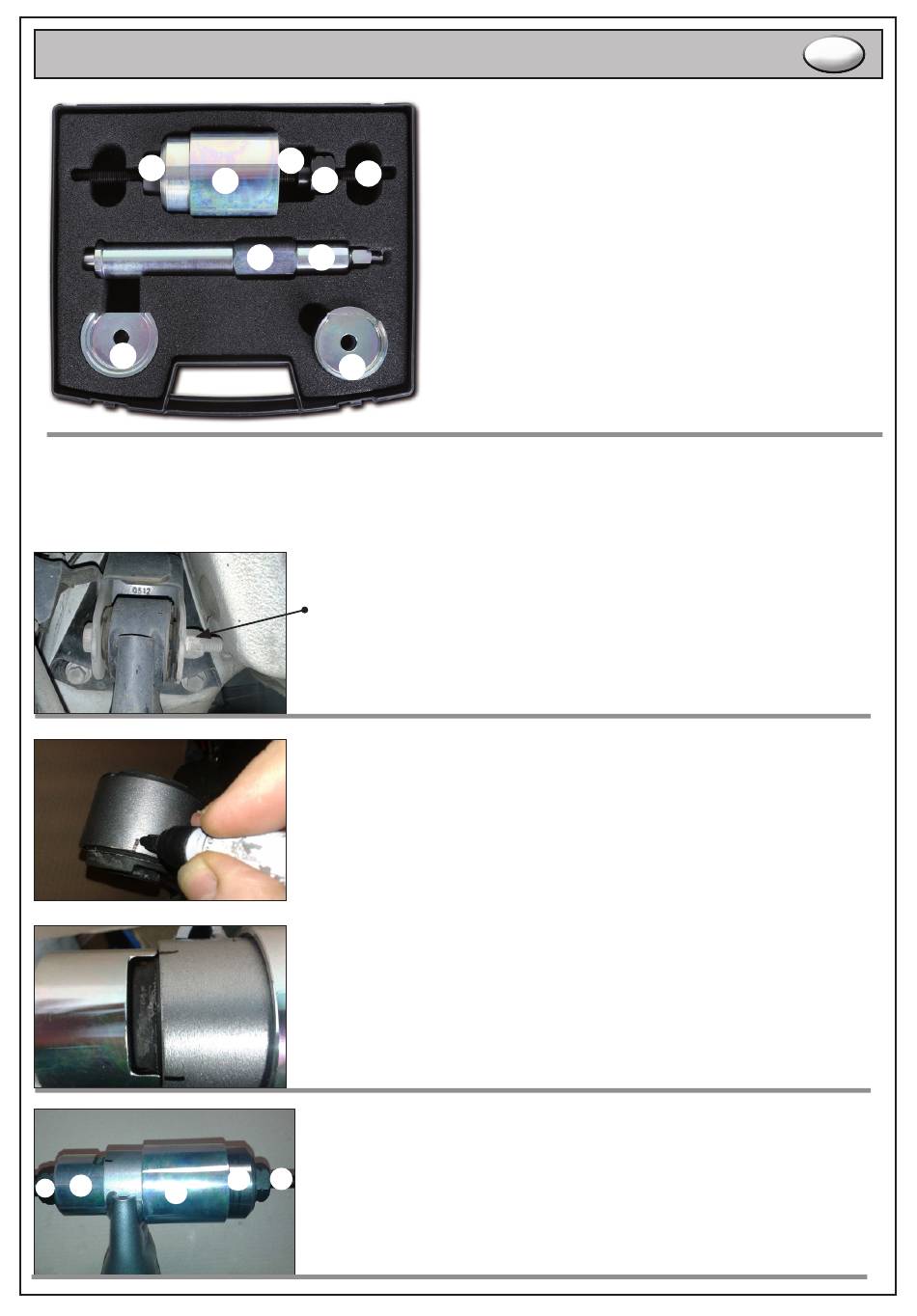

Monter les pièces 1, 2, 3, 4, 6 conformément à l'image.
1: Rondelle avec roulement (pour extraction et introduction)
2: Boîte chaude d'extraction
3 : 2 écrous M 12
4
4 : Vis M12
5 : Rondelle de support à l'introduction
6 : Rondelle d'extraction
7 + 8 : pièce utile à la poussée d'extraction.
9 : Boîte chaude d'extraction avec roulement
