GEBRAUCHSANWEISUNG
AUSZIEHEN / EINZIEHEN SILENTBLOCK PANDA (4X4, CROSS, ERDGAS)
5
8

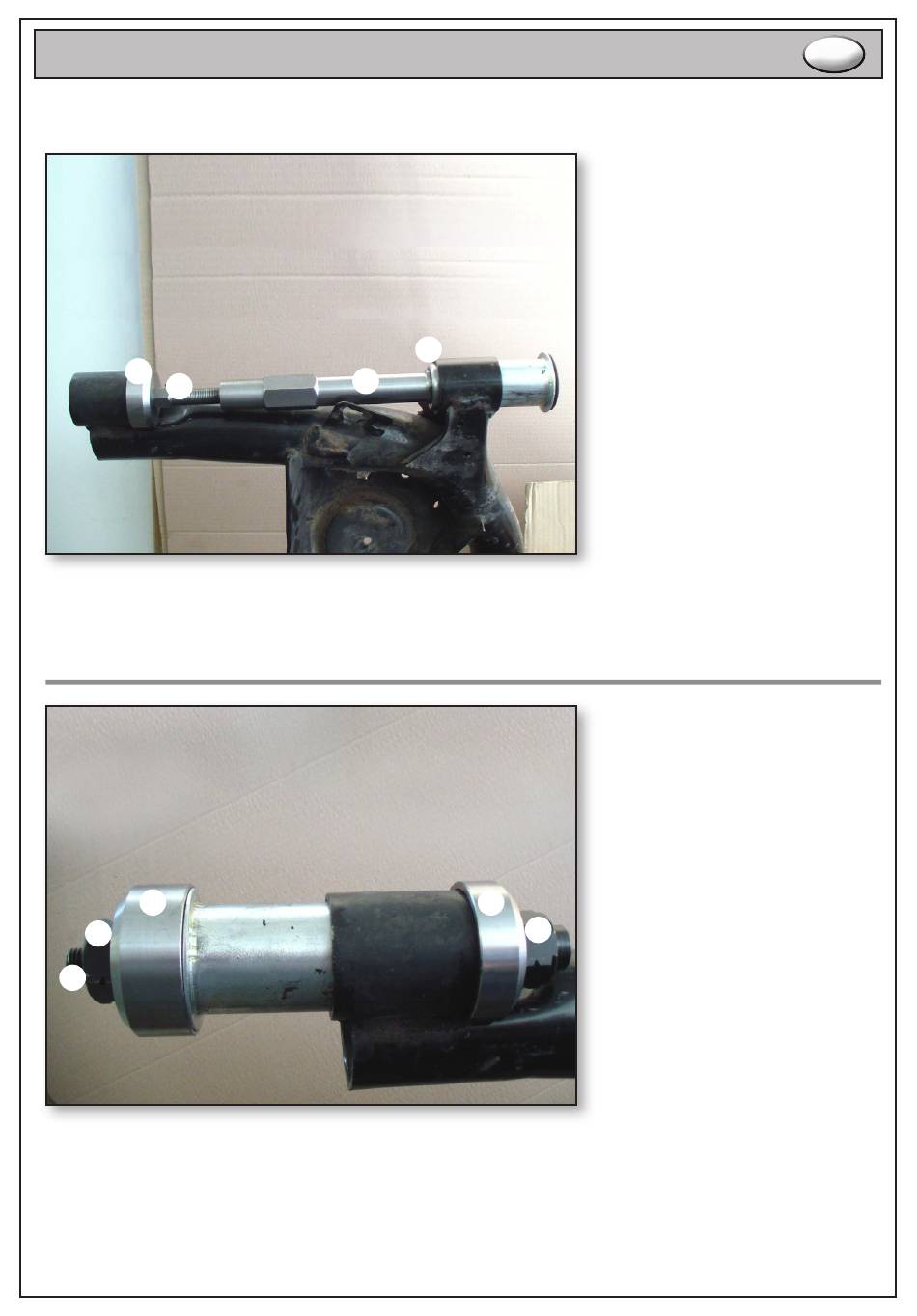

Das Werkzeug 7 + 8 zwischen die beiden auszuziehenden Silentblock positionieren: im Bild wird die Unterleg-
scheibe 5 angelegt und mit der Buchse mit Lager 9 wird der Ausziehvorgang des rechten Silentblocks durchge-
führt; DURCH UMKEHREN DER POSITION wird der linke Silentblock ausgezogen. 19mm Schlüssel und 30 mm
Schlüssel verwenden (vor dem Gebrauch die Schraube 8 mit Fett einschmieren).
1
3
4
Den Silentblock auf die Schraube einsetzen und mit dem Kopf an die Unterlegscheibe mit Lager 1 anlegen; die
Schraube von der anderen Seite des Trägers durchführen und die gefräste Unterlegscheibe 5 anlegen; die Mutter
M12 anziehen, wobei zu überprüfen ist, dass das Ganze in Achse ist, bevor Sie mit den Anschrauben beginnen.
Den Silentblock einschmieren (vorab auch den Sitz) und zwei 30 mm Schlüssel zum Drehen der Muttern verwen-
den. Einschrauben, bis der Silentblock vollständig eingepresst ist
9
7
5
3
AUSZIEHEN
EINZIEHEN
