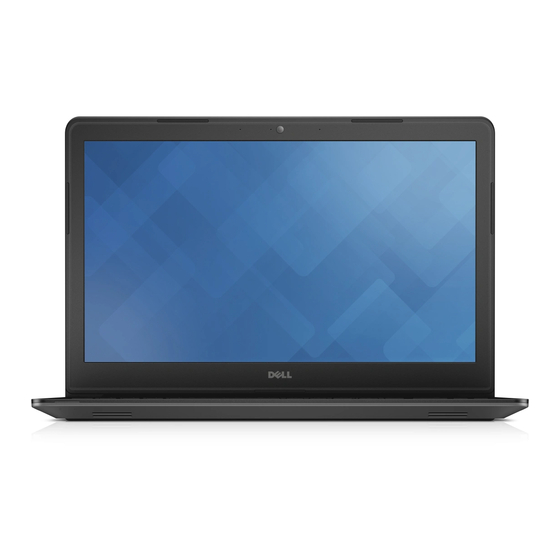

Dell Latitude 3550 Benutzerhandbuch

Dell Latitude 3550 Benutzerhandbuch

Vorschriftenmodell: p38f vorschriftentyp: p38f001
Vorschau ausblenden Andere Handbücher für Latitude 3550:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell Latitude 3550
Benutzerhandbuch
Vorschriftenmodell: P38F
Vorschriftentyp: P38F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 3550

Inhaltszusammenfassung für Dell Latitude 3550

  • Seite 1 Dell Latitude 3550 Benutzerhandbuch Vorschriftenmodell: P38F Vorschriftentyp: P38F001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer..................5 ............... 5 Vor der Arbeit an Komponenten im Innern des Computers ......................... 6 Ausschalten des Computers ..............7 Nach Abschluss der Arbeiten im Innern des Computers 2 Entfernen und Einbauen von Komponenten...........8 ........................8 Empfohlene Werkzeuge ......................8 Entfernen der Bodenabdeckung ..................9...
  • Seite 4 Zuweisen eines System- und Setup-Kennworts ...... 51 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 4 Diagnostics (Diagnose)..................52 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des ............................52 Computers) ......................... 53 Gerätestatusanzeigen ..........................53 Akkustatusanzeigen 5 Technische Daten....................54 6 Kontaktaufnahme mit Dell................59...

  • Seite 5: Arbeiten Am Computer

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe „Ausschalten des Computers“). Falls der Computer mit einem Docking-Gerät verbunden ist, trennen Sie die Verbindung.

  • Seite 7: Nach Abschluss Der Arbeiten Im Innern Des Computers

    Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.

  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschraubenzieher der Größe 0 •...

  • Seite 9: Einsetzen Der Abdeckung An Der Unterseite

    a. Heben Sie die Bodenabdeckung teilweise in einem 45-Grad-Winkel an [1]. b. Entfernen Sie die Bodenabdeckung vom Computer [2]. Einsetzen der Abdeckung an der Unterseite Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Richten Sie die Bodenabdeckung am Computer aus [1]. b.

  • Seite 10: Entfernen Des Akkus

    Ziehen Sie die Schrauben fest, mit denen die Abdeckung am Computer befestigt wird. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 11: Einsetzen Des Akkus

    Einsetzen des Akkus Setzen Sie den Akku in den Steckplätzen ein. Drücken Sie auf die im Bild angegeben Stelle, um einen ordnungsgemäßen Anschluss nach dem Einbau sicherzustellen. Ziehen Sie die Schrauben fest, um den Akku am Computer zu befestigen. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...

  • Seite 12: Einsetzen Des Festplattenlaufwerks

    Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Trennen Sie das Festplattenkabel und schieben Sie die Festplatte zur Seite [1]. b. Heben Sie die Festplatte aus dem Computer heraus [2]. Einsetzen des Festplattenlaufwerks Schließen Sie das Festplattenkabel an. Platzieren Sie die Festplatte im Computer.

  • Seite 13: Entfernen Der Wlan-Karte

    Entfernen der WLAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Lösen Sie die Schraube, mit der die WLAN-Karte am Computer befestigt ist [1]. b.

  • Seite 14: Entfernen Des Systemlüfters

    Drücken Sie auf die Verriegelungsklammer. Ziehen Sie die Schraube fest, mit der die WLAN-Karte am Computer befestigt ist. Bauen Sie folgende Komponenten ein: Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 15: Einsetzen Des Systemlüfters

    Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Lösen Sie die Schraube, mit der der Systemlüfter am Computer befestigt ist [1]. b. Heben Sie den Systemlüfter vom Computer ab [2]. Einsetzen des Systemlüfters Setzen Sie den Systemlüfter an seinen Steckplätzen im Computer ein. Ziehen Sie die Schraube fest, um den Systemlüfter am Computer zu befestigen.

  • Seite 16: Entfernen Der Tastatur

    Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Lösen Sie die Tastatur, indem Sie die Halterungen an der Handballenstützen-Baugruppe anhebeln. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.

  • Seite 17: Einsetzen Der Tastatur

    Einsetzen der Tastatur Vorgehensweise ANMERKUNG: Wenn Sie eine neue Tastatur einbauen, falten Sie die Kabel so wie bei der alten Tastatur. Schieben Sie die Tastatur und die Kabel für die Tastaturhintergrundbeleuchtung auf die entsprechenden Anschlüsse und drücken Sie auf die Riegel, um die Kabel zu befestigen. Drehen Sie die Tastatur herum und schieben Sie die Laschen der Tastatur auf die Steckplätze auf der Handballenstützen-Baugruppe und lassen Sie die Tastatur einrasten.
  • Seite 18 • 1) Tastatur • 2) Kabel für die Tastaturhintergrundbeleuchtung • 3) Tastaturkabel VORSICHT: Wenden Sie beim Falten der Kabel keinen Druck an. Heben Sie das Tastaturkabel an. Falten Sie das Kabel für die Tastaturhintergrundbeleuchtung vorsichtig an der Faltlinie.
  • Seite 19 Platzieren Sie das Kabel für die Tastaturhintergrundbeleuchtung wie angegeben unter dem Tastaturanschlusskabel. Schließen Sie das Stromkabel an seinem Anschluss auf der Systemplatine an. Richten Sie die Tastatur wie angegeben an der Handballenstütze aus und drücken Sie sie nach unten, bis sie einrastet.
  • Seite 20 Drücken Sie auf die Seiten der Tastatur und anschließend auf die in der Abbildung markierten Stellen, um sie richtig zu befestigen. Drücken Sie auf die in der Abbildung markierten Stellen, um den Einbau der Tastatur abzuschließen.

  • Seite 21: Entfernen Der Hinteren Abdeckung

    Bauen Sie folgende Komponenten ein: Akku Abdeckung an der Unterseite Entfernen der hinteren Abdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Festplattenlaufwerk Systemlüfter Tastatur Drehen Sie den Computer um und entfernen Sie die Schrauben, mit denen die Handballenstützen- Baugruppe an der Systemplatine befestigt ist.

  • Seite 22: Einbauen Der Hinteren Abdeckung

    Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Lösen Sie das Bildschirmkabel [1]. b. Lösen Sie das Kabel aus dem Steckplatz [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen Sie die Schraube, mit der die untere Abdeckung am Computer befestigt ist [1]. b.

  • Seite 23: Entfernen Des Kühlkörpers

    Ziehen Sie die Schraube fest. Drehen Sie den Computer und ziehen Sie die Schraube fest, mit der die Handballenstützen- Baugruppe befestigt ist. Bauen Sie folgende Komponenten ein: Tastatur Systemlüfter Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 24: Entfernen Der E/A-Platine

    Tastatur Systemlüfter WLAN-Karte Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der E/A-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku...

  • Seite 25: Entfernen Der Knopfzellenbatterie

    Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Festplattenlaufwerk WLAN-Karte...

  • Seite 26: Entfernen Der Bildschirmbaugruppe

    Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Festplattenlaufwerk WLAN-Karte Systemlüfter Tastatur Hintere Abdeckung...

  • Seite 27: Einsetzen Der Bildschirmbaugruppe

    Einsetzen der Bildschirmbaugruppe Legen Sie die Bildschirmbaugruppe auf den Computer. Ziehen Sie die Schraube fest, um die Bildschirmbaugruppe am Computer zu befestigen. Bringen Sie das Klebeband wieder an. Bauen Sie folgende Komponenten ein: Hintere Abdeckung Tastatur Systemlüfter WLAN-Karte Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...

  • Seite 28: Einsetzen Der Bildschirmblende

    b. Entfernen Sie die Bildschirmblende [2]. Einsetzen der Bildschirmblende Richten Sie die Bildschirmblende aus und lassen Sie sie einrasten. Schließen Sie das Kabel der Bildschirmbaugruppe an. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Hintere Abdeckung Tastatur Systemlüfter WLAN-Karte Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 29 a. Lösen Sie die Schrauben, mit denen der Bildschirm befestigt ist [1]. b. Heben Sie den Bildschirm an [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen Sie die das Klebeband, mit denen der Bildschirm befestigt ist [1]. b.

  • Seite 30: Einbauen Des Bildschirms

    Einbauen des Bildschirms Verbinden Sie das Bildschirmkabel mit dem Bildschirm. Befestigen Sie das Bildschirmkabel mit dem Klebeband. Setzen Sie den Bildschirm auf die Bildschirmbaugruppe. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Hintere Abdeckung...

  • Seite 31: Einbauen Des Bildschirmscharniers

    Bildschirmbaugruppe Bildschirmblende Bildschirm Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Lösen Sie die Schrauben, mit denen die Bildschirmscharnierabdeckung befestigt ist [1]. b. Heben Sie das Bildschirmscharnier an [2]. Einbauen des Bildschirmscharniers Setzen Sie die Bildschirmscharniere in ihrer Position ein. Ziehen Sie die Schrauben fest, mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt werden.

  • Seite 32: Einbauen Der Kamera

    Akku Bildschirmblende Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul [1]. b. Heben Sie die Kamera an und entfernen Sie sie von der Bildschirmbaugruppe [2]. Einbauen der Kamera Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul an.
  • Seite 33 Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Trennen Sie das Lautsprecherkabel [1]. b. Trennen Sie das Stromversorgungskabel [2]. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen die Schraube, mit der die Systemplatine am Computer befestigt ist [1]. b.

  • Seite 34: Einbauen Der Systemplatine

    Einbauen der Systemplatine Bringen Sie den Stromversorgungsanschluss an. Positionieren Sie die Systemplatine am Computer. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Schließen Sie den Lautsprecher an. Schließen Sie die LED- und Touchpad-Kabel an. Drücken Sie auf die Verriegelungsklammer. Bauen Sie folgende Komponenten ein: Kühlkörper Hintere Abdeckung...

  • Seite 35: Einbauen Der Lautsprecher

    b. Nehmen Sie das Lautsprecherkabel aus der Kabelführung [2]. Entfernen Sie die Lautsprecher aus dem Computer. Einbauen der Lautsprecher Platzieren Sie den Lautsprecher im Computer. Verlegen Sie das Lautsprecherkabel in der Kabelführung. Schließen Sie das Lautsprecherkabel an. Bauen Sie folgende Komponenten ein: Hintere Abdeckung Tastatur Systemlüfter...

  • Seite 36: Entfernen Des Stromanschlusses

    Entfernen des Stromanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung an der Unterseite Akku Festplattenlaufwerk WLAN-Karte Systemlüfter Tastatur Hintere Abdeckung Bildschirmbaugruppe Systemplatine Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a.

  • Seite 37: Installieren Des Stromanschlusses

    Installieren des Stromanschlusses Setzen Sie den Stromversorgungsanschluss auf den Computer. Verlegen Sie das Stromversorgungskabel. Schließen Sie das Stromanschlusskabel an. Bauen Sie folgende Komponenten ein: Systemplatine Bildschirmbaugruppe Hintere Abdeckung Tastatur Systemlüfter WLAN-Karte Festplattenlaufwerk Akku Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 38: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 39: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 40 Option Beschreibung Version, Videospeicher, Bedienfeldtyp, Systemeigene Auflösung, Audio-Controller, Wi-Fi-Gerät, Mobiltelefon, Bluetooth-Gerät). Battery Zeigt den Akkustatus und den mit dem Computer verbundenen Netzteiltyp an. Information Boot Sequence Boot Sequence (Startreihenfolge) Ermöglicht das Ändern der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht.
  • Seite 41 Option Beschreibung • SATA-0: Diese Option ist standardmäßig aktiviert. SMART Reporting Dieses Feld steuert, ob Festplattenfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der SMART-Spezifikation (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung).
  • Seite 42 Option Beschreibung Unobtrusive Mode Wenn diese Option aktiviert ist, werden beim Drücken der Tasten Fn+F7 alle Licht- und Tonausgaben im System ausgeschaltet. Um den normalen Betrieb wieder aufzunehmen, drücken Sie erneut die Tasten Fn +F7. Diese Option ist standardmäßig deaktiviert. Miscellaneous Devices Ermöglicht die Aktivierung oder Deaktivierung der folgenden Geräte: •...
  • Seite 43 Option Beschreibung Internal HDD-0 Password Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) Strong Password Ermöglicht die Erzwingung der Option, immer sichere Kennwörter festzulegen. Standardeinstellung: „Enable Strong Password“ (Sicheres Kennwort aktivieren) ist nicht ausgewählt.
  • Seite 44 Option Beschreibung Deactivate (Deaktivieren) (Standardeinstellung) CPU XD Support Ermöglicht das Aktivieren des Execute Disable-Modus für den Prozessor. Enable CPU XD Support (Aktivieren der CPU-XD-Unterstützung) (Standardeinstellung) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Standardeinstellung: „Enable Admin Setup Lockout“...
  • Seite 45 Option Beschreibung ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen. Tabelle 7. Leistung Option Beschreibung Multi Core Support Dieses Feld legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind.
  • Seite 46 Option Beschreibung Standardeinstellung: „Wake on AC“ (Bei Netzanschluss reaktivieren) ist nicht aktiviert. Auto On Time Ermöglicht das Festlegen einer Uhrzeit zum automatischen Einschalten des Computers. Die Optionen sind: • Disabled (Deaktiviert) (Standardeinstellung) • Every Day (Jeden Tag) • Weekdays (Wochentags) •...
  • Seite 47 Standard – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung) (Latitude E5250) •...
  • Seite 48 Option Beschreibung Fn Lock Hot Key Ermöglicht Ihnen, mit der Tastenkombination <Fn>+<Esc> für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln. • Lock Mode Disable / Standard (Sperrmodus deaktivieren/Standard): Diese Option ist standardmäßig aktiviert. • Lock Mode Enable / Secondary (Sperrmodus aktivieren/Sekundär) Fastboot Ermöglicht die Beschleunigung des Startvorgangs durch Umgehung...

  • Seite 49: Aktualisieren Des Bios

    Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 50: System- Und Setup-Kennwortfunktionen

    10. Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus; Klicken Sie auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. 11. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. 12.

  • Seite 51: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    • Das Kennwort darf die Zahlen 0 bis 9 enthalten. • Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden. Geben Sie das Systemkennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK.

  • Seite 52: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...

  • Seite 53: Gerätestatusanzeigen

    Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der gelb und weiß nicht von Dell stammt, angeschlossen. blinkend Abwechselnd Vorübergehender Akkufehler bei angeschlossenem Netzadapter. gelb blinkend und stetig weiß...

  • Seite 54: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf „Start“. (Startsymbol) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 14.
  • Seite 55 Grafiktyp Auf Systemplatine integriert/diskret Video-Controller: Intel HD-Grafikkarte 4400 (gemeinsamer Speicher) Separat Latitude 3450 NVIDIA GeForce Nvidia GeForce 830M (2 GB DDR3) Latitude 3550 NVIDIA GeForce Nvidia GeForce 830M (2 GB DDR3) Datenbus: Latitude 3450 64 Bit Latitude 3550 64 Bit Tabelle 19.
  • Seite 56 Funktion Beschreibung • Ein USB 2.0-Anschluss • Zwei USB 3.0-Anschlüsse (Rückseite 1 mit Windows-Debug) Latitude 3550 • Zwei USB 2.0-Anschlüsse ANMERKUNG: Der erweiterte USB 3.0-Anschluss unterstützt außerdem Microsoft Kernel- Debugging. Die Anschlüsse sind in der dem Computer beiliegenden Dokumentation gekennzeichnet.

  • Seite 57: Funktion

    Tabelle 24. Touchpad Funktion Beschreibung X-Achse 102,4 mm (4,03 Zoll) Y-Achse 7,4 mm (3,04 Zoll) Tabelle 25. Akku Funktion Beschreibung • „Intelligenter“ Lithium-Ionen-Akku mit 3 Zellen (43 Wh) • „Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen (58 Wh) Abmessungen: • 3 Zellen – 7,8 mm Höhe •...

  • Seite 58: Beschreibung

    0 °C bis 40 °C (32 °F bis 104 °F) Nicht in Betrieb -40 °C bis 70 °C (-40 °F bis 158 °F) Tabelle 27. Abmessungen und Gewicht Abmessungen und Latitude 3450 Latitude 3550 Gewicht Höhe: Ohne Touchscreen 22,2 mm (0,87 Zoll) 22,3 mm (0,88 Zoll)

  • Seite 59: Kontaktaufnahme Mit Dell

    Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
