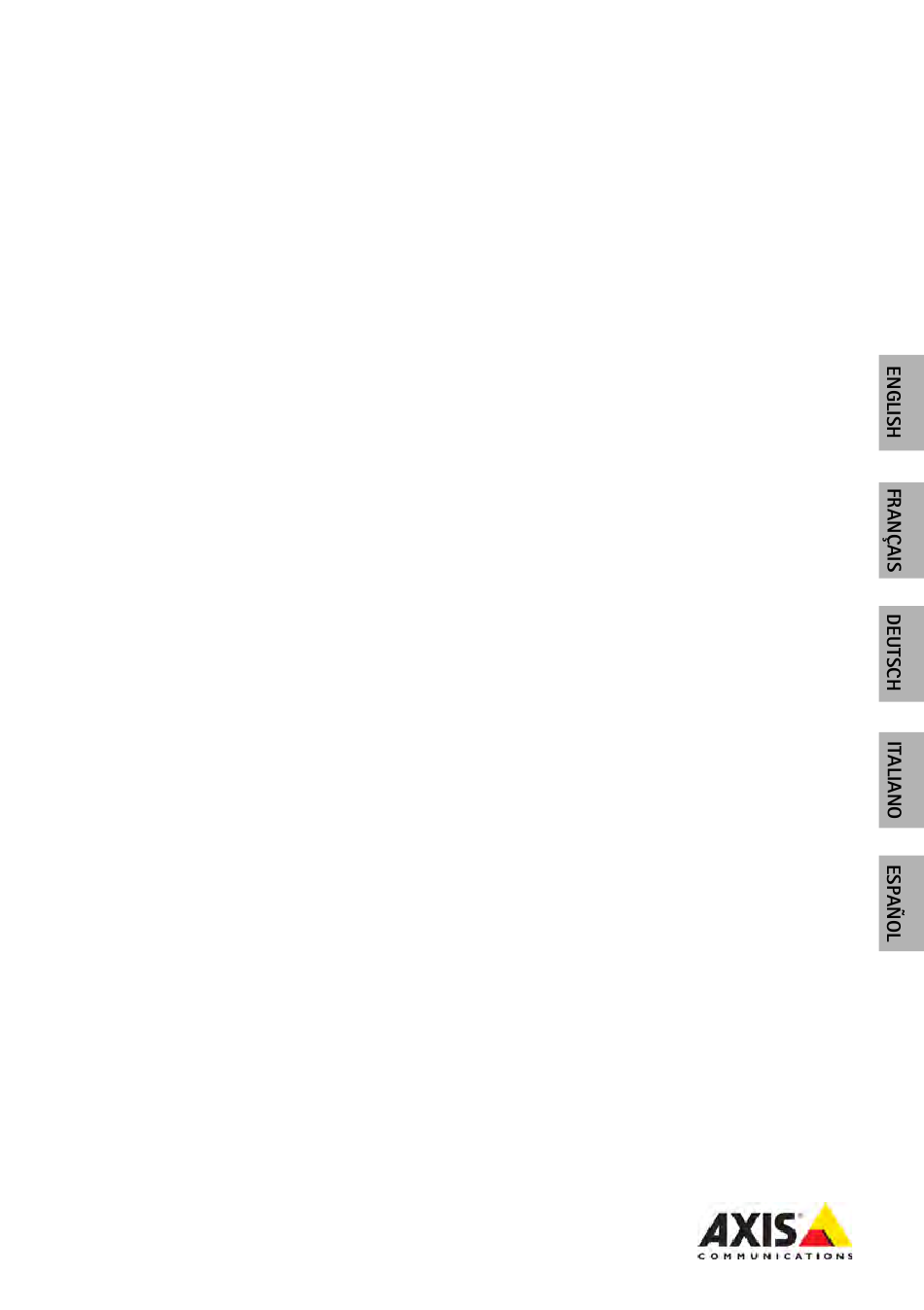

INSTALLATION GUIDE
AXIS Q7411 Video Encoder
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Q7411

Inhaltszusammenfassung für Axis Q7411

  • Seite 1 INSTALLATION GUIDE AXIS Q7411 Video Encoder...

  • Seite 23: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. • Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. • Setzen Sie das Axis Produkt keinen Vibrationen, Erschütterungen oder starkem Druck aus.
  • Seite 24 Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0 V BR2032 Lithium-Batterie als Stromversorgung für die interne Echtzeituhr (RTC) ausgestattet. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, so dass die Uhr bei jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht, wenn ein Batteriewechsel erforderlich ist.

  • Seite 25: Installationsschritte

    Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf unserer Website unter „www.axis.com“ zur Verfügung steht. Installationsschritte Befolgen Sie diese Schritte, um den AXIS Q7411 Video-Encoder in Ihrem lokalen Netzwerk (LAN) zu installieren: 1. Prüfen Sie den Packungsinhalt anhand der nachfolgenden Liste.

  • Seite 26: Hardwareübersicht

    Seite 26 AXIS Q7411 Installationsanleitung Hardwareübersicht 10 11 12 3 4 5 6 7 8 9 1. Speicherkarte 7. Videoeingang 2. E/A-Anschluss 8. Audioeingang 3. RS485/422 Anschluss 9. Audioausgang 4. Steuertaste 10. Netz-LED 5. Netzanschluss 11. Status-LED 6. Netzwerkanschluss 12. Netzwerk-LED...

  • Seite 27: Installieren Der Hardware

    AXIS Q7411 Installationsanleitung Seite 27 Installieren der Hardware WICHTIG! - Das Gehäuse des AXIS Q7411 ist nicht für den Einsatz im Außenbereich geeignet; das Gerät darf nur in Innenräumen installiert werden. Befestigen des Video-Encoders Der Video-Encoder wird mit einem Montagesatz mit Schrauben und Dübeln zur Befestigung an einer Betonwand geliefert: 1.
  • Seite 28 5,3 W Einschub für microSD-Karte - Die microSD-Speicherkarte kann zur lokalen Aufzeichnung mit Wechselmedien verwendet werden. Videoeingang - Das AXIS Q7411 unterstützt eine Videoquelle. Der Video-Eingang wird mit einem Koaxial-/BNC-Steckverbinder abgeschlossen. Ein 75-Ohm-Koaxialvideokabel verwenden; empfohlene maximale Länge 250 Meter.
  • Seite 29 • Transistorausgang - Für den Anschluss externer Geräte wie beispielsweise externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert dargestellt (angezeigt unter Event Configuration [Ereigniskonfiguration] >...
  • Seite 30 Seite 30 AXIS Q7411 Installationsanleitung Das folgende Anschlussschaltbild zeigt ein Beispiel für den Anschluss eines Zusatzgeräts an den AXIS Q7411. 3.3 V max 250 mA...

  • Seite 31: Led-Anzeigen

    AXIS Q7411 Installationsanleitung Seite 31 RS-485/RS-422 Steckverbinder - Zwei 2-polige Klemmenleisten für serielle Schnittstellen vom Typ RS-485/-422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten. Der serielle RS-485/-422-Anschluss kann zur Unterstützung folgender RS-485/422 RS-485/422 Optionen konfiguriert werden: • zweiadriger RS-485-Halbduplex-Anschluss •...

  • Seite 32: Wiederherstellen Der Werksseitigen Standardeinstellungen

    Dadurch werden sämtliche Parameter einschließlich der IP-Adresse auf die werksseitigen Standardeinstellungen zurückgesetzt: 1. Trennen Sie den AXIS Q7411 von der Stromversorgung oder ziehen Sie, falls PoE verwendet wird, das Netzwerkkabel. 2. Halten Sie die Steuertaste gedrückt, und schließen Sie das Netzkabel oder bei Verwendung von PoE das Netzwerkkabel wieder an.
