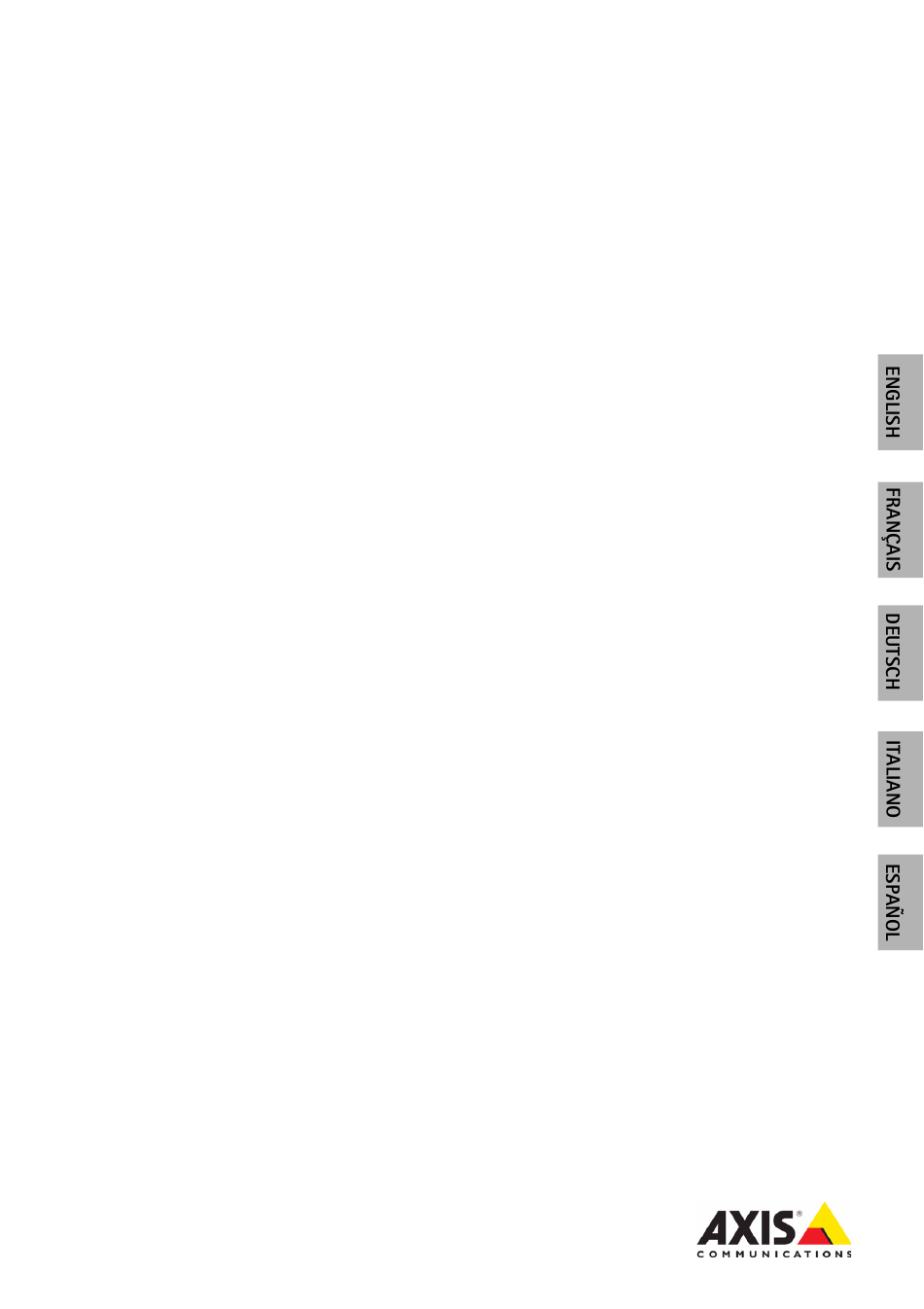

INSTALLATION GUIDE

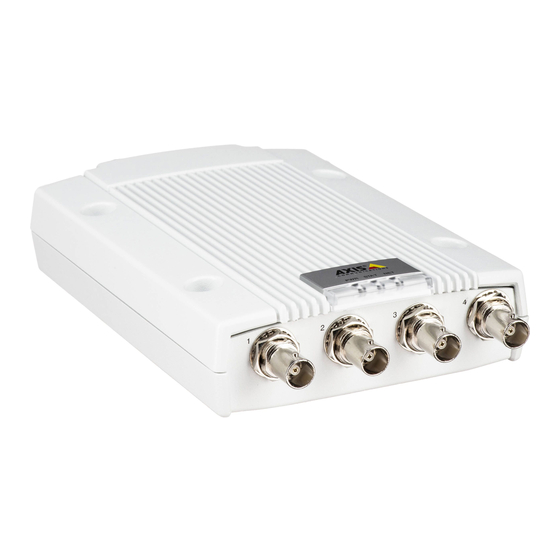

AXIS M7014 Video Encoder
AXIS M7010 Video Encoder

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis M7014

Inhaltszusammenfassung für Axis M7014

  • Seite 1 INSTALLATION GUIDE AXIS M7014 Video Encoder AXIS M7010 Video Encoder...
  • Seite 2 • download user documentation and firmware updates • find answers to resolved problems in the FAQ database. Search by product, category, or phrases • report problems to Axis support by logging in to your private support area. The AXIS M7014/M7010 uses a 3.0V CR2032 Lithium...

  • Seite 3: Battery Replacement

    This Axis product must be used in compliance with local laws and regulations. Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.

  • Seite 5: Installation Steps

    AXIS M7014/M7010 Video Encoder Installation Guide This installation guide provides instructions for installing the AXIS M7014/M7010 video encoder on your network. For all other aspects of using the product, please see the product’s User’s Manual, available on the CD included in this package, or from www.axis.com...

  • Seite 6: Hardware Overview

    Page 6 AXIS M7014/M7010 Installation Guide Hardware overview AXIS M7014 Front view Rear view Control button Nework connector (PoE) Mounting holes microSD memory card slot Power connector Video input connectors LED indicators for power, status, network RS-485/RS-422 connector AXIS M7010 - rear view...

  • Seite 7: Install The Hardware

    Page 7 Install the hardware Important! The casing of the AXIS M7014/M7010 is not approved for outdoor use - the product may only be installed in indoor environments. Notes: • The AXIS M7014/M7010 can simply be placed on a flat surface or mounted. See below for mounting instructions.

  • Seite 8: Connect The Cables

    If powering the unit using DC power, connect the power supply to the power connector at the rear of the unit. If powering the unit using PoE, connect a PoE network cable. For AXIS M7010, connect 4 PoE network cables (one for each group).

  • Seite 9: Assign An Ip Address

    Assign an IP address Most networks today have a DHCP server that automatically assigns IP addresses to connected devices. If your network does not have a DHCP server the AXIS M7014 will use 192.168.0.90 as the default IP address. AXIS M7010 will use 4 different IP addresses for each group of 4 video input connectors. Numbers on the video encoder indicate each set of four.
  • Seite 10 3. When the AXIS M7014/M7010 appears in the window, double-click it to open its home page. AXIS M7010 appears in the window with one entry for each of its 4 groups of video inputs. 4. See page 12 for instructions on how to assign the password.
  • Seite 11 2. Start AXIS Camera Management. When the video encoder appears in the window, double-click it to open the encoder’s home page. AXIS M7010 appears in the window with one entry for each of its four groups of video input connectors.
  • Seite 12 Note: The default administrator user name root cannot be deleted. 5. Enter the password as set above, and click OK. If the password is lost, the AXIS M7014/M7010 must be reset to the factory default settings. See page 17. 6. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video...
  • Seite 13 The HTTPS certificate controls the encrypted exchange of information. • The default administrator user root cannot be deleted. • If the password for root is lost or forgotten, the AXIS M7014/M7010 must be reset to the factory default settings. See page 17.
  • Seite 14 -s 408 192.168.0.125 4. Check that the network cable is connected to the AXIS M7014/M7010 and then start/restart the AXIS M7014/M7010, by disconnecting and reconnecting power. If PoE is used, start/restart the AXIS M7014/M7010 by disconnecting and then reconnecting the network cable.
  • Seite 15 The external power supply alternatives are: 1. The Axis delivered PS-K P/N 34987 (AXIS M7014). 2. The Axis delivered PS-P P/N 42118 (AXIS M7010). 3. An external 8-20 V DC limited power source with a maximum output current of 5A.

  • Seite 16: Led Indicators

    Page 16 AXIS M7014/M7010 Installation Guide where the product is to be connected in parallel with other equipment, for optimum video quality, it is recommended that termination be enabled for only the last device in the video signal chain. LED indicators...

  • Seite 17: Resetting To The Factory Default Settings

    Resetting to the factory default settings This will reset all parameters, including the IP address, to the Factory Default settings: 1. Disconnect the power from the AXIS M7014/M7010, or if PoE is used disconnect the network cable. 2. Press and hold the Control button and reconnect power or the network cable if PoE is used.

  • Seite 18: Mesures De Sécurité

    Conservez le produit Axis dans un environnement sec et aéré. • Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants; cela risquerait de l’endommager.

  • Seite 19: Procédure D'installation

    Ce guide d’installation vous explique comment installer l’encodeur vidéo AXIS M7014/M7010 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel de l’utilisateur du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com Procédure d’installation Procédez comme suit pour installer l’AXIS M7014/M7010 sur votre réseau local (LAN) :...

  • Seite 20: Présentation Du Matériel

    Page 20 AXIS M7014/M7010 Guide d’installation Présentation du matériel AXIS M7014 Vue de face Vue arrière Bouton de commande Connecteur réseau (PoE) Trous de fixation Logement de carte micro SD Connecteur d’alimentation Connecteurs d’entrée vidéo Témoins DEL pour l’alimentation, l’état et le réseau Connecteur RS-485/RS-422 AXIS M7010 - vue arrière...

  • Seite 21: Installation Du Matériel

    être uniquement installé en intérieur. Remarques : • Le système AXIS M7014/M7010 peut être placé sur une surface plane ou il peut être monté. Reportez-vous aux instructions de montage ci-dessous. • Sortez les patins de protection de leur emballage et collez-les sur le dessous de l’encodeur vidéo pour éviter de rayer la surface sur laquelle l’encodeur vidéo est placé.

  • Seite 22: Branchement Des Câbles

    Si l’appareil est alimenté par une alimentation en courant continu, branchez l’alimentation au connecteur d’alimentation situé à l’arrière de l’appareil. Si l’appareil est alimenté en PoE, branchez un câble réseau PoE. Pour un encodeur vidéo AXIS M7010, branchez 4 câbles réseau PoE (un par groupe).

  • Seite 23: Attribution D'une Adresse Ip

    Attribution d’une adresse IP Aujourd’hui, la plupart des réseaux sont équipés d’un serveur DHCP qui attribue automatiquement des adresses IP aux périphériques connectés. Si ce n’est pas le cas de votre réseau, l’AXIS M7014 utilisera l’adresse IP par défaut 192.168.0.90.
  • Seite 24 1. Trouvez une adresse IP non utilisée sur le même segment de réseau que celui de votre ordinateur. 2. Sélectionnez un encodeur vidéo AXIS M7014 ou un des encodeurs vidéo AXIS M7010 dans la liste. Assign new IP address to selected device (Attribuer une nouvelle 3.
  • Seite 25 2. Lancez AXIS Camera Management. Double-cliquez sur l’icône de l’encodeur vidéo lorsqu’elle apparaît dans la fenêtre afin d’ouvrir la page d’accueil de l’encodeur. L’encodeur vidéo AXIS M7010 propose, dans la fenêtre, une entrée pour chacun de ses quatre groupes de connecteurs d’entrées vidéo.
  • Seite 26 Page 26 AXIS M7014/M7010 Guide d’installation Attribution d’adresses IP à plusieurs périphériques AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP dans une plage précisée. 1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton Assign IP...
  • Seite 27 AXIS M7014/M7010. Reportez-vous à la page 33. 6. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à...
  • Seite 28 Page 28 AXIS M7014/M7010 Guide d’installation 7. La page Live View (Vue en direct) du système AXIS M7014/M7010 s’affiche. Le lien Setup (Configuration) vous donne accès aux menus vous permettant de personnaliser l’encodeur. Setup (Configuration) : contient tous les outils nécessaires pour configurer l’encodeur à...
  • Seite 29 1. Trouvez une adresse IP statique disponible sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) ou des numéros sur l’étiquette du système AXIS M7014/ M7010. 3. Ouvrez une invite de commandes sur votre ordinateur et saisissez les commandes suivantes :...
  • Seite 30 Page 30 AXIS M7014/M7010 Guide d’installation 5. Fermez l’invite de commande lorsque « Reply from 192.168.0.125 : ... » (Réponse de 192.168.0.125…) ou un message similaire apparaît. 6. Dans votre navigateur, saisissez http://<adresse IP> dans le champ Emplacement/Adresse, puis appuyez sur la touche Entrée de votre clavier.
  • Seite 31 Les alternatives pour l’alimentation externe sont les suivantes : 1. Alimentation PS-K référence 34987 fournie par Axis (AXIS M7014). 2. Alimentation PS-P référence 42118 fournie par Axis (AXIS M7010). 3. Une source d’alimentation limitée 8 à 20 V CC avec un courant de sortie maximum de 5 A.
  • Seite 32 Page 32 AXIS M7014/M7010 Guide d’installation Connecteur BNC - Branchez un câble vidéo coaxial de 75 ohms (d’une longueur maximale de 250 mètres). Remarque : Pour chaque entrée vidéo de 75 ohms, la terminaison vidéo peut être activée/désactivée à l’aide de la page Web du produit sous Video (Vidéo) >...

  • Seite 33: Informations Complémentaires

    Rétablissement des paramètres d’usine par défaut Procédez comme suit pour rétablir tous les paramètres d’usine par défaut, y compris l’adresse IP : 1. Mettez le système AXIS M7014/M7010 hors tension ou, si vous utilisez le PoE, débranchez le câble réseau.

  • Seite 34: Sicherheitsvorkehrungen

    Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

  • Seite 35: Installationsschritte

    Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com zur Verfügung steht. Installationsschritte Befolgen Sie diese Schritte, um den AXIS M7014/M7010 in Ihrem lokalen Netzwerk (LAN) zu installieren: 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.

  • Seite 36: Hardwareübersicht

    Seite 36 AXIS M7014/M7010 Installationsanleitung Hardwareübersicht AXIS M7014 Vorderansicht Rückansicht Steuertaste Netzwerkanschluss (mit PoE) Halterungslöcher microSD Speicher Steckplatz Netzanschluss Videoeingangsbuchsen LED-Anzeigen für Strom, Status, Netzwerk RS-485/422-Anschluss AXIS M7010 - Rückansicht Steuertaste M EM O RY R S- 485/ 422 M EM O RY...

  • Seite 37: Installieren Der Hardware

    Seite 37 Installieren der Hardware. Wichtig! Das Gehäuse des AXIS M7014/M7010 ist nicht für den Einsatz im Außenbereich geeignet; das Gerät darf nur in Innenräumen installiert werden. Hinweise: • Das AXIS M7014/M7010 kann einfach auf eine flache Oberfläche gestellt oder montiert werden.

  • Seite 38: Anschließen Der Kabel

    Falls Sie das Gerät mit DC-Strom betreiben, verbinden Sie das Netzteil an die Netzbuchse an der Hinterseite der Einheit. Falls Sie das Gerät mit PoE betreiben, stecken Sie das PoE Netzwerkkabel ein. Für AXIS M7010 müssen Sie 4 PoE Kabel verbinden (eins für jede Gruppe).

  • Seite 39: Zuweisen Einer Ip-Adresse

    • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen über alternative Methoden zum Festlegen bzw. Ermitteln der IP-Adresse der AXIS M7014/M7010 (z. B. bei anderen Betriebssystemen) finden Sie auf Seite 45.

  • Seite 40: Axis Ip Utility - Einzelne Kamera/Kleine Installationen

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der AXIS M7014/M7010 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im selben Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 41: Axis Camera Management - Mehrere Kameras/Große Installation

    2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol des Video-Encoders im Fenster, um die Startseite des Encoders zu öffnen. AXIS M7010 Das wird mit einem Eintrag für jeden der vier Gruppen von Videoeingängen angezeigt. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 43.

  • Seite 42: Ip-Adressen Mehreren Geräten Zuweisen

    Seite 42 AXIS M7014/M7010 Installationsanleitung IP-Adressen mehreren Geräten zuweisen AXIS Camera Management beschleunigt die Zuweisung von IP- Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen).

  • Seite 43: Festlegen Des Kennworts

    Festlegen des Kennworts Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf den AXIS M7014/ M7010 wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt . Dort kann das Kennwort festgelegt werden.
  • Seite 44 Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch. • Der standardmäßige Administrator-Benutzer „root“ kann nicht gelöscht werden. • Wenn Sie das Kennwort für die AXIS M7014/M7010 vergessen haben, muss sie auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 49.

  • Seite 45: Andere Methoden Zum Festlegen Der Ip-Adresse

    -s 408 192.168.0.125 4. Stellen Sie sicher, dass das Netzwerkkabel an die AXIS M7014/M7010 angeschlossen ist, und starten Sie die AXIS M7014/M7010 bzw. starten Sie sie neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen. Falls Sie PoE verwenden, starten Sie die AXIS M7014/ M7010 bzw.
  • Seite 46 Seite 46 AXIS M7014/M7010 Installationsanleitung 5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von 192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird. 6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein und drücken Sie die Eingabetaste auf der Tastatur.
  • Seite 47 Netzteil oder ein externes Netzteil. Alternativ können folgende externe Netzteile verwendet werden: 1. Von Axis geliefertes PS-K P/N 34987 (AXIS M7014). 2. Von Axis geliefertes PS-P P/N 42118 (AXIS M7010). 3. Ein externes 8-20 V Gleichstrombegrenztes Netzteil mit einem maximalen Ausgangsstrom von...

  • Seite 48: Led-Anzeigen

    Seite 48 AXIS M7014/M7010 Installationsanleitung microSD-Karten-Steckplatz - Die microSD-Speicherkarte mit hoher Kapazität kann zur lokalen Aufzeichnung mit Wechselmedien verwendet werden. BNC-Anschluss - Zum Anschluss eines 75-Ohm-Koaxialvideokabels (max. Länge 250 Meter). Hinweis: Für jeden Videoeingang kann der 75-Ohm-Videoanschluss auf der Produkt-Webseite unter Video &...

  • Seite 49: Wiederherstellen Der Werkseitigen Standardeinstellungen

    Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. Trennen Sie die AXIS M7014/M7010 von der Stromversorgung oder ziehen Sie, falls PoE verwendet wird, das Netzwerkkabel ab. 2. Halten Sie die Steuertaste gedrückt und schließen Sie das Netzkabel oder bei Verwendung von PoE das Netzwerkkabel wieder an.

  • Seite 50: Sostituzione Della Batteria

    Conservare il prodotto Axis in un ambiente asciutto e ventilato. • Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto.

  • Seite 51: Procedura Di Installazione

    Guida all'installazione Questo documento fornisce le istruzioni necessarie per installare il codificatore video AXIS M7014/ M7010 nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all’indirizzo www.axis.com.

  • Seite 52: Panoramica Dell'hardware

    Pagina 52 AXIS M7014/M7010 Guida all'installazione Panoramica dell’hardware AXIS M7014 Vista anteriore Vista posteriore Pulsante di comando Connettore di rete (PoE) Fori di montaggio Slot per scheda microSD Connettore di alimentazione Connettori di ingresso video Indicatori LED del alimentazione, stato, rete...

  • Seite 53: Installazione Dell'hardware

    Il prodotto può essere installato soltanto in ambienti interni. Note: • Il codificatore video AXIS M7014/M7010 può essere semplicemente posizionato o montato su una superficie piana. Fare riferimento alle seguenti sezioni per le istruzioni di montaggio. • Punzonare i cuscinetti di protezione e applicarli alla base del codificatore video per evitare di graffiare la superficie al momento del posizionamento del codificatore video.

  • Seite 54: Collegamento Dei Cavi

    Per alimentare l'unità tramite l'ingresso CC, collegare l'alimentatore al connettore di alimentazione sul retro dell'unità. Per alimentare l'unità tramite PoE, collegare un cavo di rete PoE. Per il codificatore video AXIS M7010, collegare i 4 cavi di rete PoE (uno per ciascun gruppo).
  • Seite 55 Assegnazione di un indirizzo IP La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP ai dispositivi connessi. Se la rete non dispone di un server DHCP, per la telecamera AXIS M7014 viene utilizzato l'indirizzo IP predefinito 192.168.0.90.
  • Seite 56 L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la periferica AXIS M7014/M7010 deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.
  • Seite 57 2. Avviare AXIS Camera Management. Appena viene visualizzato il codificatore video, selezionarlo con un doppio clic del mouse per aprire la home page del codificatore. AXIS M7010 appare nella finestra con una voce per ciascuno dei rispettivi 4 connettori di ingresso video.
  • Seite 58 Pagina 58 AXIS M7014/M7010 Guida all'installazione Assegnazione degli indirizzi IP a più telecamere AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico. 1. Selezionare le periferiche da configurare (è possibile selezionare più...

  • Seite 59: Impostazione Della Password

    Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo ‘Configure Root Password’ (Configura password root), che viene visualizzata quando si accede a AXIS M7014/ M7010 per la prima volta.
  • Seite 60 Il certificato HTTPS controlla lo scambio crittografato di informazioni. • Non è possibile eliminare il nome utente amministratore predefinito “root”. • Se si smarrisce o si dimentica la password “root”, il codificatore video AXIS M7014/M7010 deve essere reimpostato sulle impostazioni predefinite. Vedere pagina 65.
  • Seite 61 1. Acquisire un indirizzo IP statico gratuito sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero o i numeri di serie indicati sull'etichetta del codificatore video AXIS M7014/M7010. 3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
  • Seite 62 Pagina 62 AXIS M7014/M7010 Guida all'installazione 4. Verificare che il cavo di rete sia collegato al codificatore video AXIS M7014/M7010, quindi avviare/riavviare il codificatore video AXIS M7014/M7010 scollegandolo/ricollegandolo dalla/ all'alimentazione. Se si utilizza l’opzione PoE, è necessario avviare/riavviare il codificatore video AXIS M7014/M7010 scollegando e ricollegando il cavo di rete.
  • Seite 63 Gli alimentatori esterni utilizzabili sono i seguenti: 1. Il modello Axis PS-K, codice 34987 (AXIS M7014) 2. Il modello Axis PS-P, codice 42118 (AXIS M7010) 3. Una sorgente di alimentazione a 8-20 V CC con corrente di uscita massima pari a 5 A...

  • Seite 64: Indicatori Led

    Pagina 64 AXIS M7014/M7010 Guida all'installazione Nota: Per ciascun ingresso video da 75 Ohm, è possibile abilitare/disabilitare la terminazione video tramite la pagina Web del prodotto selezionando Video > Video Input > Video termination (Video > Ingresso video > Terminazione video). Per impostazione predefenita, queste terminazioni sono abilitate. Se il prodotto è...

  • Seite 65: Ripristino Delle Impostazioni Predefinite

    Per ulteriori istruzioni, consultare la documentazione del router. Per ulteriori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito di Axis all’indirizzo www.axis.com/techsup per verificare se sono stati...

  • Seite 66: Medidas Preventivas

    Sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda la cámara.

  • Seite 67: Guía De Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar el codificador de vídeo AXIS M7014/M7010 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com.

  • Seite 68: Presentación Del Hardware

    Página 68 Guía de instalación de la AXIS M7014/M7010 Presentación del hardware AXIS M7014 Vista frontal Vista posterior Botón de control Conector de red (PoE) Orificios de montaje Ranura para tarjeta de memoria microSD Conector de alimentación Conectores de entrada de vídeo Indicadores LED de alimentación, estado, red...

  • Seite 69: Instalación Del Hardware

    Página 69 Instalación del hardware Importante: La carcasa de la dispositivo AXIS M7014/M7010 no está aprobada para ser utilizada en exteriores: el producto sólo puede instalarse en interiores. Notas: • La AXIS M7014/M7010 puede colocarse en una superficie plana o montarse. Consulte más adelante las instrucciones de montaje.
  • Seite 70 Si está alimentando la unidad utilizando alimentación CC, conecte la fuente de alimentación al conector de alimentación en la parte posterior de la unidad. Si está alimentando la unidad utilizando PoE, conecte un cable de red PoE. Para la AXIS M7010, conecte 4 cables de red PoE (uno para cada grupo).

  • Seite 71: Asignación De Una Dirección Ip

    • Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación. • Consulte la página 77 para conocer otros métodos para asignar o detectar la dirección IP de AXIS M7014/ M7010, por ejemplo, en otros sistemas operativos.
  • Seite 72 2. Inicie AXIS IP Utility. 3. Cuando la AXIS M7014/M7010 aparezca en la ventana, haga doble clic en ella para abrir su página de inicio. La AXIS M7010 aparecerá en la ventana con una entrada para cada uno de sus cuatro grupos de entradas de vídeo.
  • Seite 73 2. Inicie AXIS Camera Management. Cuando aparezca el codificador de vídeo en la ventana, haga doble clic en él para abrir la página de inicio del codificador. AXIS M7010 aparecerá en la ventana con una entrada para cada uno de sus cuatro grupos de conectores de entrada de vídeo.
  • Seite 74 Página 74 Guía de instalación de la AXIS M7014/M7010 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado. 1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign IP...
  • Seite 75 Para poder acceder al producto, hay que establecer la contraseña del usuario administrador predeterminado root. Puede realizar esta acción en el cuadro de diálogo "Configure Root Password" (Establecer contraseña de root), el cual aparece cuando se accede a la AXIS M7014/ M7010 por primera vez.
  • Seite 76 Guía de instalación de la AXIS M7014/M7010 6. En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite ver la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.
  • Seite 77 1. Obtenga una dirección IP estática libre en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número o números de serie (S/N) en la etiqueta del dispositivo AXIS M7014/M7010. 3. Abra una línea de comando en su equipo y escriba los comandos siguientes:...
  • Seite 78 Página 78 Guía de instalación de la AXIS M7014/M7010 5. Cierre la línea de comando cuando vea "Reply from 192.168.0.125:…" (Respuesta de 192.168.0.125:…) o similar. 6. En el navegador, escriba http://<dirección IP> en el campo Dirección/URL y pulse Intro en el teclado.
  • Seite 79 Guía de instalación de la AXIS M7014/M7010 Página 79 Conectores de la unidad Conector de red - Conector Ethernet RJ-45. Admite alimentación a través de Ethernet (PoE) clase 3: 12,95 W máximo. Se recomienda emplear cables blindados. Conector de entrada de alimentación - Bloque de terminales de 2 pines para entrada de alimentación desde el adaptador de corriente suministrado o una fuente...

  • Seite 80: Indicadores Led

    Página 80 Guía de instalación de la AXIS M7014/M7010 Conector BNC - Conecte un cable de vídeo coaxial de 75 ohmios (longitud máx.: 250 metros). Nota: Para cada entrada de vídeo, se puede activar o desactivar una terminación de vídeo de 75 ohmios a través de la página web del producto en Video (Vídeo) >...

  • Seite 81: Más Información

    éste y otros temas, visite el sitio web de ayuda de Axis en www.axis.com/techsup. Más información El manual del usuario está disponible en el sitio web de Axis, www.axis.com, y en el CD de productos de vídeo en red de Axis suministrado con este producto.
  • Seite 84 Ver. 1.0 Installation Guide AXIS M7014/M7010 Network Camera Printed: October 2011 Part No. 42948 ©2011 Axis Communications AB...
