INSTALLATION GUIDE
AXIS P7214 Video Encoder
AXIS P7210 Video Encoder
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Axis P7214

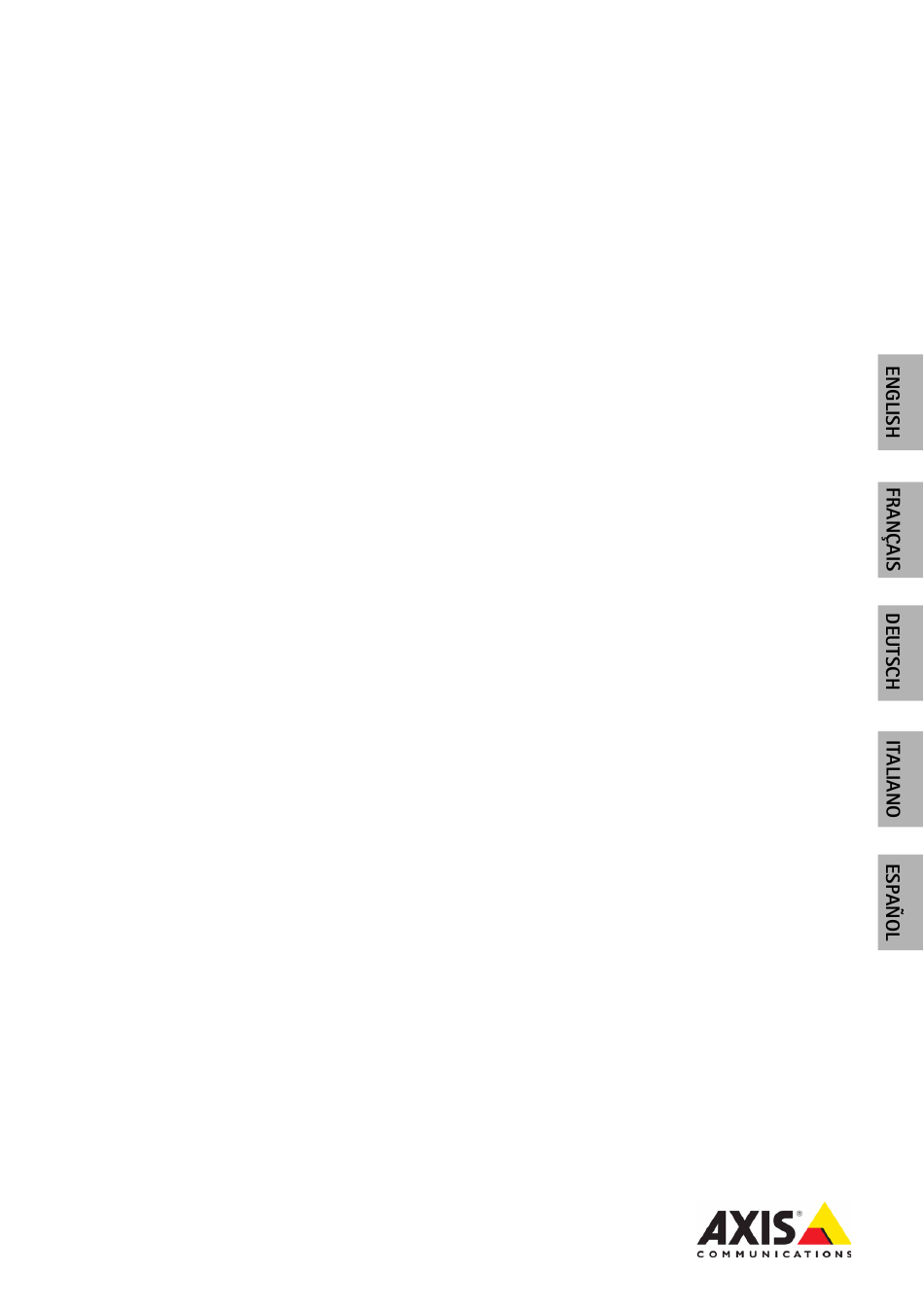

  • Seite 1 INSTALLATION GUIDE AXIS P7214 Video Encoder AXIS P7210 Video Encoder...
  • Seite 38: Sicherheitsvorkehrungen

    Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.
  • Seite 39: Installationsschritte

    CD oder auf unserer Website unter www.axis.com zur Verfügung steht. Installationsschritte Führen Sie die folgenden Schritte aus, um die AXIS P7214/P7210 in Ihrem lokalen Netzwerk (LAN) zu installieren: 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
  • Seite 40: Hardwareübersicht

    Seite 40 AXIS P7214/P7210 Installationsanleitung Hardwareübersicht AXIS P7214 Vorderansicht Rückansicht Steuertaste Montagebohrungen Netzwerkanschluss (mit PoE microSD-Speicher Steckplatz Netzanschluss E/A-Anschluss Video-Eingangsbuchsen LED-Anzeigen für Strom, Status, Netzwerk RS-485/RS-422-Buchse Vorderansicht IN 1 IN 2 OUT 1 Audioeingang 1 Audioausgang 1 Audioeingang 2 AXIS P7210 - Rückansicht...
  • Seite 41: Installation Der Hardware

    Seite 41 Installation der Hardware Wichtig! Das Gehäuse der AXIS P7214/P7210 ist nicht für den Einsatz im Aussenbereich geeignet – das Produkt sollte nur in Innenbereichen installiert werden. Hinweise: • Sie können den Video-Encoder AXIS P7214/P7210 einfach auf einer ebenen Fläche positionieren oder montieren.
  • Seite 42 Bei der Stromversorgung des Geräts mit Gleichstrom schließen Sie das Netzteil an den Stromversorgungsanschluss an der Geräterückseite an. Bei der Stromversorgung des Geräts mit PoE (Power over Ethernet) schließen Sie ein PoE- Netzwerkkabel an. Für AXIS P7210 müssen Sie 4 PoE Netzwerkkabel anschließen (für jede Gruppe eines).
  • Seite 43: Zuweisen Einer Ip-Adresse

    • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen über alternative Methoden zum Festlegen bzw. Ermitteln der IP-Adresse der AXIS P7214/P7210 (z. B. bei anderen Betriebssystemen) finden Sie auf Seite 48.
  • Seite 44: Axis Ip Utility - Einzelne Kamera/Kleine Installationen

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich das AXIS P7214/P7210 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.
  • Seite 45: Axis Camera Management - Mehrere Kameras/Große Installationen

    2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol des Video-Encoders im Fenster, um die Startseite des Encoders zu öffnen. Das AXIS P7210 wird mit einem Eintrag für jeden der vier Gruppen von Videoeingängen angezeigt. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 46.
  • Seite 46: Festlegen Des Kennworts

    Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Dies erfolgt über das Dialogfeld Configure Root Password (Root- Kennwort konfigurieren), das beim erstmaligen Zugriff auf das AXIS P7214/P7210 angezeigt wird. Um ein Abhören der Datenkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die...
  • Seite 47 Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch. • Der standardmäßige Administrator-Benutzer „root“ kann nicht gelöscht werden. • Wenn Sie das Kennwort für die AXIS P7214/P7210 vergessen haben, muss sie auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 54.
  • Seite 48: Andere Methoden Zum Festlegen Der Ip-Adresse

    -s 408 192.168.0.125 4. Stellen Sie sicher, dass das Netzwerkkabel an die AXIS P7214/P7210 angeschlossen ist, und starten Sie die AXIS P7214/P7210 bzw. starten Sie sie neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen. Falls Sie PoE verwenden, starten Sie die AXIS P7214/P7210...
  • Seite 49 AXIS P7214/P7210 Installationsanleitung Seite 49 5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von 192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird. 6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein und drücken Sie die Eingabetaste auf der Tastatur.
  • Seite 50 Netzteil oder ein externes Netzteil. Alternativ können folgende externe Netzteile verwendet werden: 1. Von Axis geliefertes PS-K P/N 34987 (AXIS P7214). 2. Von Axis geliefertes PS-P P/N 42118 (AXIS P7210). 3. Ein externes 8-20 V Gleichstrombegrenztes Netzteil mit einem maximalen Ausgangsstrom von...
  • Seite 51 • Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Event Configuration > Port Status [Ereigniskonfiguration Port- Status]) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.
  • Seite 52 Seite 52 AXIS P7214/P7210 Installationsanleitung RS-485/RS-422-Anschluss - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS-485/-422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten. Der serielle RS-485/-422-Anschluss kann in den folgenden Anschlussmodi RS-485/422 RS-485/422 konfiguriert werden: • zweiadriger RS-485-Halbduplex-Anschluss •...
  • Seite 53: Led-Anzeigen

    AXIS P7214/P7210 Installationsanleitung Seite 53 LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün Leuchtet bei Normalbetrieb konstant grün.
  • Seite 54: Wiederherstellen Der Werkseitigen Standardeinstellungen

    Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. Trennen Sie die AXIS P7214/P7210 von der Stromversorgung oder ziehen Sie, falls PoE verwendet wird, das Netzwerkkabel ab. 2. Halten Sie die Steuertaste gedrückt und schließen Sie das Netzkabel oder bei Verwendung von PoE das Netzwerkkabel wieder an.
