ERSETZEN EC II MIT SAFELINE MX2

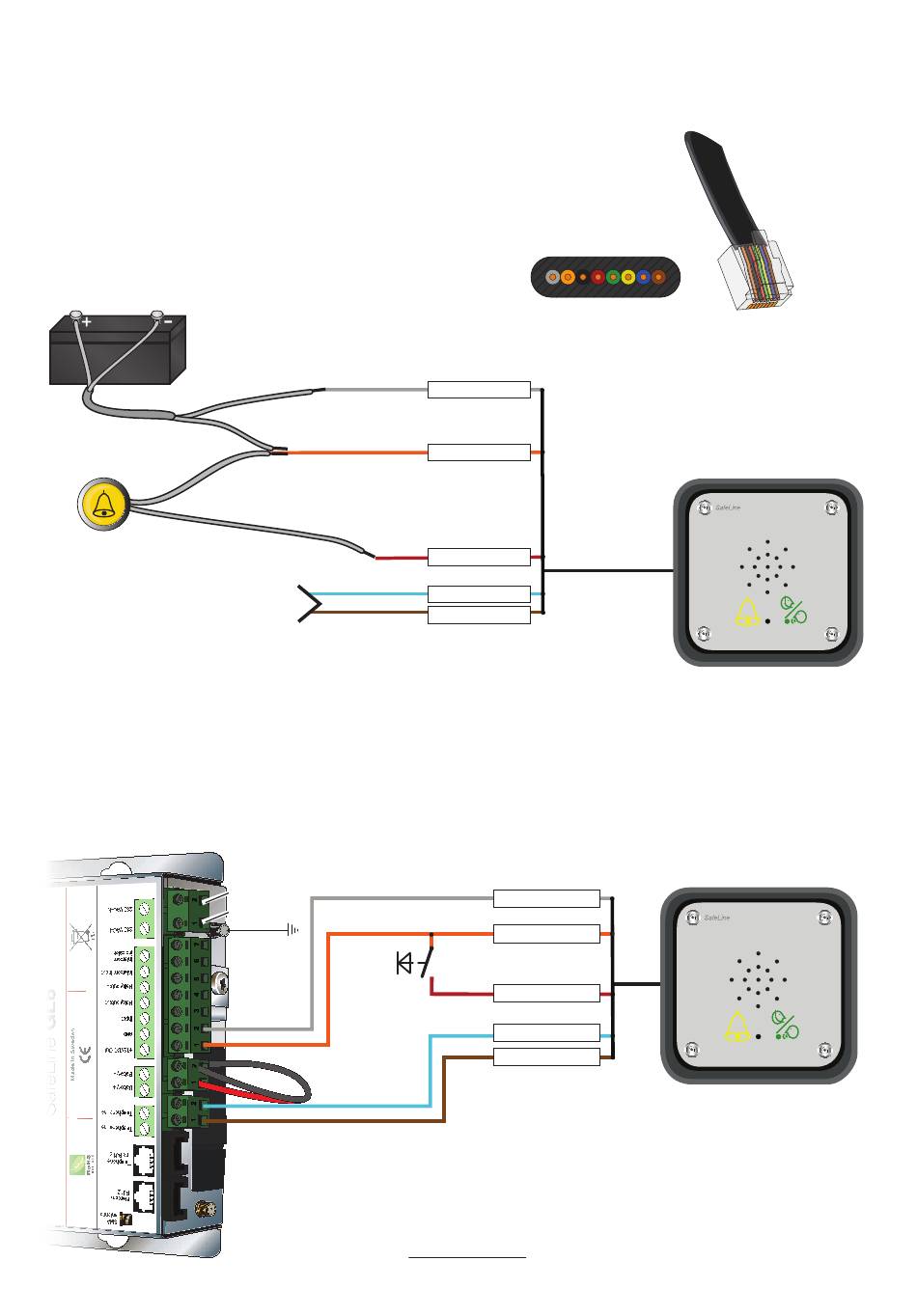

Schaltplan für PSTN
Stromversorgung*
Notfallknopf
Telefonleitung
* Die Stromversorgung erfolgt entweder vom vorhandenen Notstrom des Anfzuges oder eines Netzgerätes mit Batterie
Backup, wie z.B. UP2.
Schaltplan für GSM mit GL6
EC II replacement v1.02 DE
-
Stromversorgung 0 V
+
Stromversorgung +10 zu 30 V
Eingang
Stromversorgung 0 V
230 VAC-N
230 VAC-L
Stromversorgung +10 zu 30 V
GRAU
ORANGE
ROT
BLAU
BRAUN
GRAU
ORANGE
Notfallknopf
ROT
BLAU
BRAUN
3
