3B SCIENTIFIC ® PHYSICS
Manual de instruções
01/08 SP/ALF

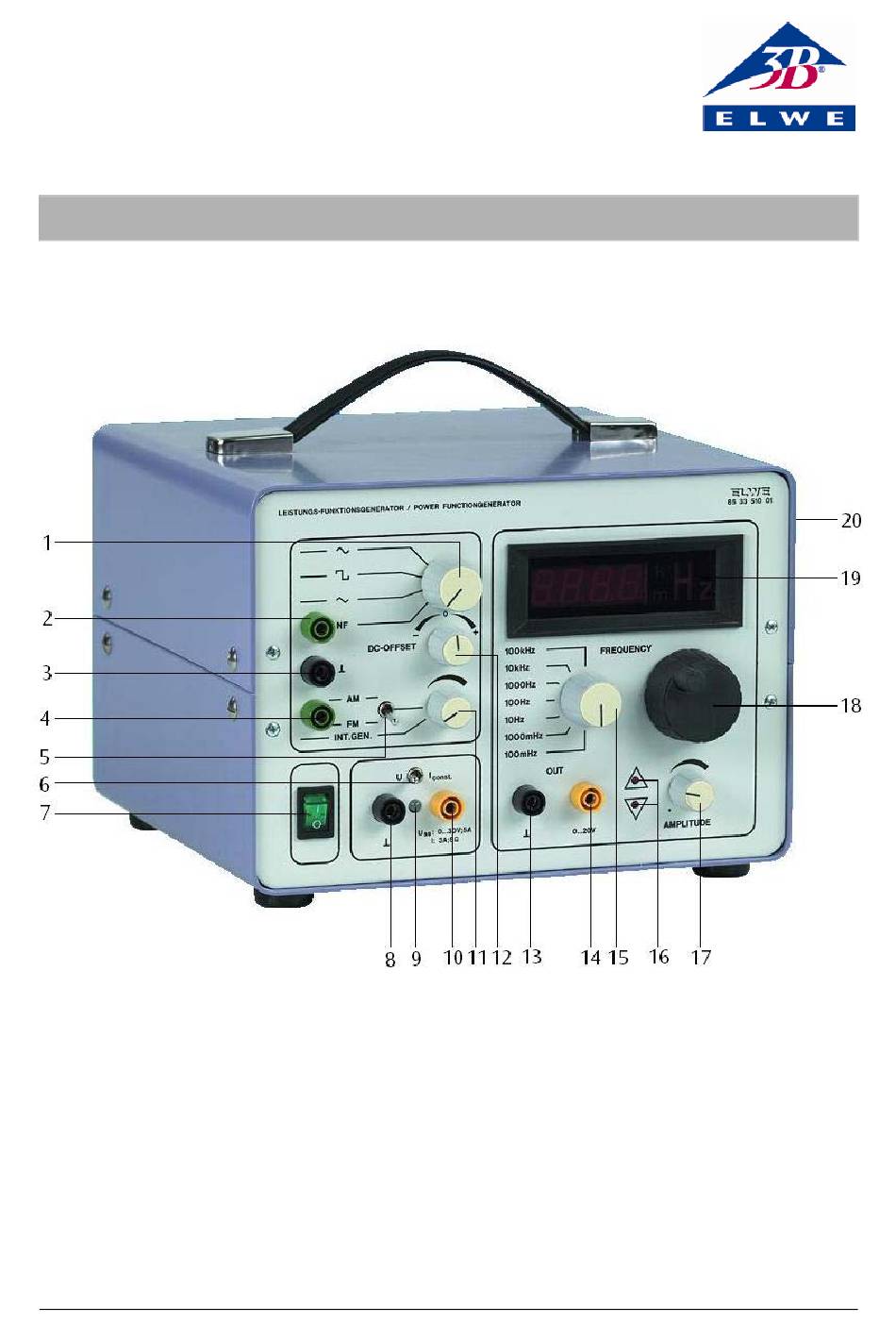

1 Botão de seleção para a forma da curva e entrada do amplificador
2 Entrada do amplificador
3 Tomada terra
4 Tomada de entrada para tensão de comando AM/FM
5 Chave seletora para a modulação AM ou FM
6 Chave seletora para o modo de operação do amplificador de potência
7 Interruptor elétrico
8 Tomada massa para o amplificador de potência
9 Indicador de operação LED do amplificador de potência
10 Saída do amplificador de potência
11 Redutor para AM/FM com chave
12 Regulador Off-set com chave
13 Tomada massa do gerador
Gerador de poder de força U85233510
14 Saída do gerador
15 Regulador de faixa de freqüência
16 LED para indicação de limite
17 Regulador rotativo de amplitude
18 Regulador de freqüência
19 Indicador LED
20 Parte posterior do conector BNC
1
para o gerador e para o
amplificador de potência
(nível TTL da freqüência do
gerador)
