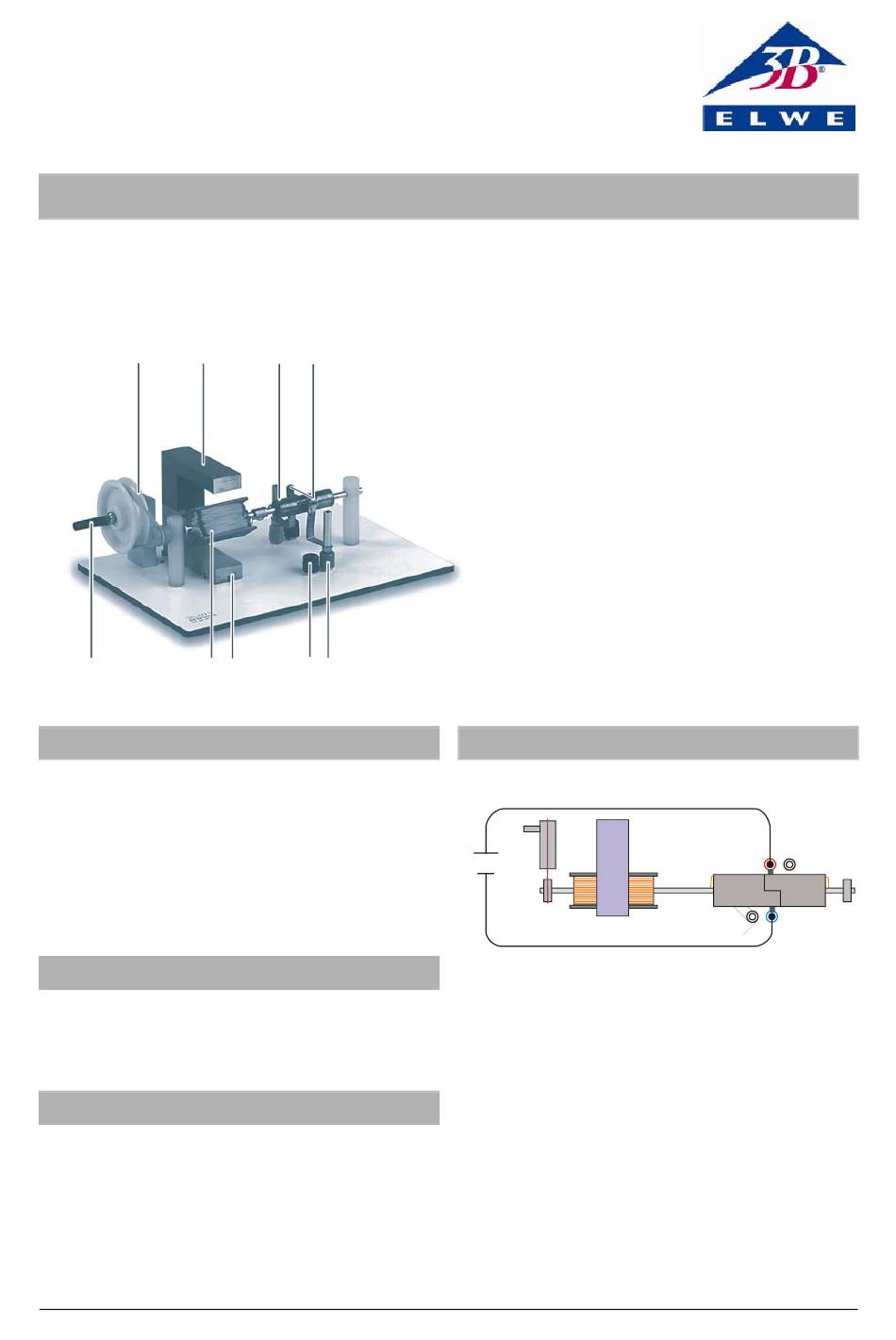

3B SCIENTIFIC ® PHYSICS
Elektromotor und Generator U8496300
Bedienungsanleitung
07/07 SP
6
7
5
4
1. Beschreibung

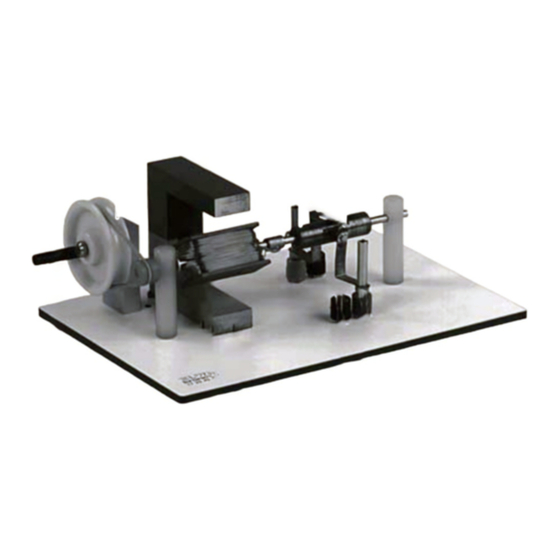

Der Elektromotor und Generator ist ein Funktionsmo-
dell zur Demonstration der Wirkungsweise von Gleich-
strommotor bzw. Gleich- und Wechselstromgenerator.
Das Modell ist mit Kommutator und Schleifringen
versehen und auf melaminbeschichteter Hartpapier-
platte mit Anschlussbuchsen, Antriebsrolle und
Gummiriemen montiert.
2. Technische Daten
Abmessungen:
Masse:
3. Pflege
Der Kommutator ist bei starker Verschmutzung mit
einem sehr feinen Schmirgelpapier zu reinigen.
8
9
2
1
3
200 × 140 × 60 mm
3
ca. 370 g
1 Anschlussbuchsen (DC, farbig)
2 Anschlussbuchsen (AC, schwarz)
3 Halterung für Stator
4 Rotor / Ankerspule
5 Handkurbel
6 Gummiriemen
7 Hufeisenmagnet (nicht im Lieferumfang enthalten)
8 Kommutator / Stromwender
9 Kohlebürsten
4. Betrieb als Elektromotor (mit Permanentmagnet)
4 - 9 VDC
4.1 Zusätzlich erforderlich
Hufeisenmagnet
Transformator mit Gleichrichter
Experimentierkabel
4.2 Aufbau
•
Hufeisenmagnet als Stator in die Halterung schie-
ben; dabei darauf achten, dass sich der Rotor un-
gehindert drehen kann.
•
Transformator (DC-Ausgang) an die Anschluss-
buchsen anschließen.
•
Kohlebürsten mit leichtem Druck an den Kom-
muntator drücken.
1
U8491810
U8521110
