3B SCIENTIFIC ® PHYSICS
Funktionsgenerator SG10 (230 V, 50/60 Hz) 1017337
Funktionsgenerator SG10 (115 V, 50/60 Hz) 1017338
Bedienungsanleitung
01/14 SD/ALF
1. Sicherheitshinweise
Der Funktionsgenerator SG10 entspricht den Si-
cherheitsbestimmungen
Steuer-, Regel- und Laborgeräte nach DIN EN
61010 Teil 1. Er ist für den Betrieb in trockenen
Räumen vorgesehen, die für elektrische Betriebs-
mittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der siche-
re Betrieb des Gerätes gewährleistet. Die Sicher-
heit ist jedoch nicht garantiert, wenn das Gerät
unsachgemäß bedient oder unachtsam behandelt
wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist (z.B. bei sichtbaren Schä-
den), ist das Gerät unverzüglich außer Betrieb zu
setzen.
•
Gerät nur in trockenen Räumen benutzen.
•
Keine Fremdspannung an die Ausgangsbuch-
sen legen.
•
Nur mit dem mitgelieferten Steckernetzgerät in
Betrieb nehmen.
für
elektrische
Mess-,
1
2
3
4
5
2. Beschreibung
Der Funktionsgenerator SG10 ist ein Generator mit
Leistungsverstärker zur Erzeugung von Sinussigna-
len mit sehr niedriger Frequenz. Er ist besonders
für den Einsatz in Schülerexperimenten geeignet.
Das Gerät liefert eine Sinusspannung mit einstell-
barer Amplitude und Frequenz. Zwei LEDs (rot und
grün) zeigen die Polarität der Ausgangsspannung
sowie durch ihre Helligkeit die Amplitude an.
Der Ausgang ist kurzschlussfest und gegen Induk-
tionsspannungen
schützt.
Die Stromversorgung erfolgt über ein Steckernetz-
gerät 12 V AC.
Der Funktionsgenerator SG10 mit der Artikelnum-
mer 1017338 ist für eine Netzspannung von 115 V
(±10 %) ausgelegt, der Funktionsgenerator mit der
Artikelnummer 1017337 für 230 V (±10 %).

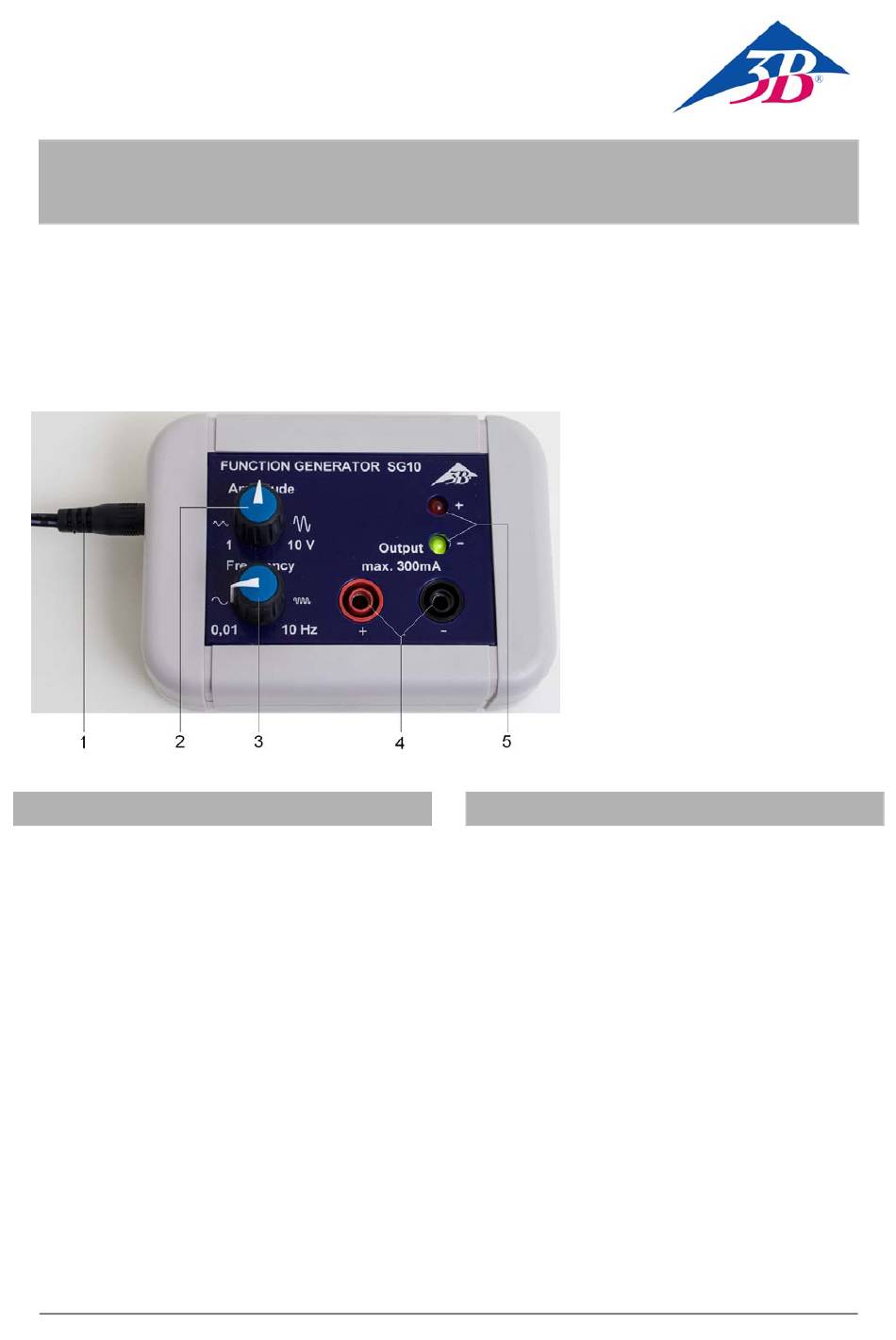

1
Anschluss Steckernetzgerät
Amplitudensteller
Frequenzsteller
4-mm Ausgangsbuchsen
Amplituden- / Polaritätsanzeige
und
Funkenentladungen
ge-
