3B SCIENTIFIC ® PHYSICS
Generador de funciones de potencia U8533510

Instrucciones de uso

01/08 SP/ALF

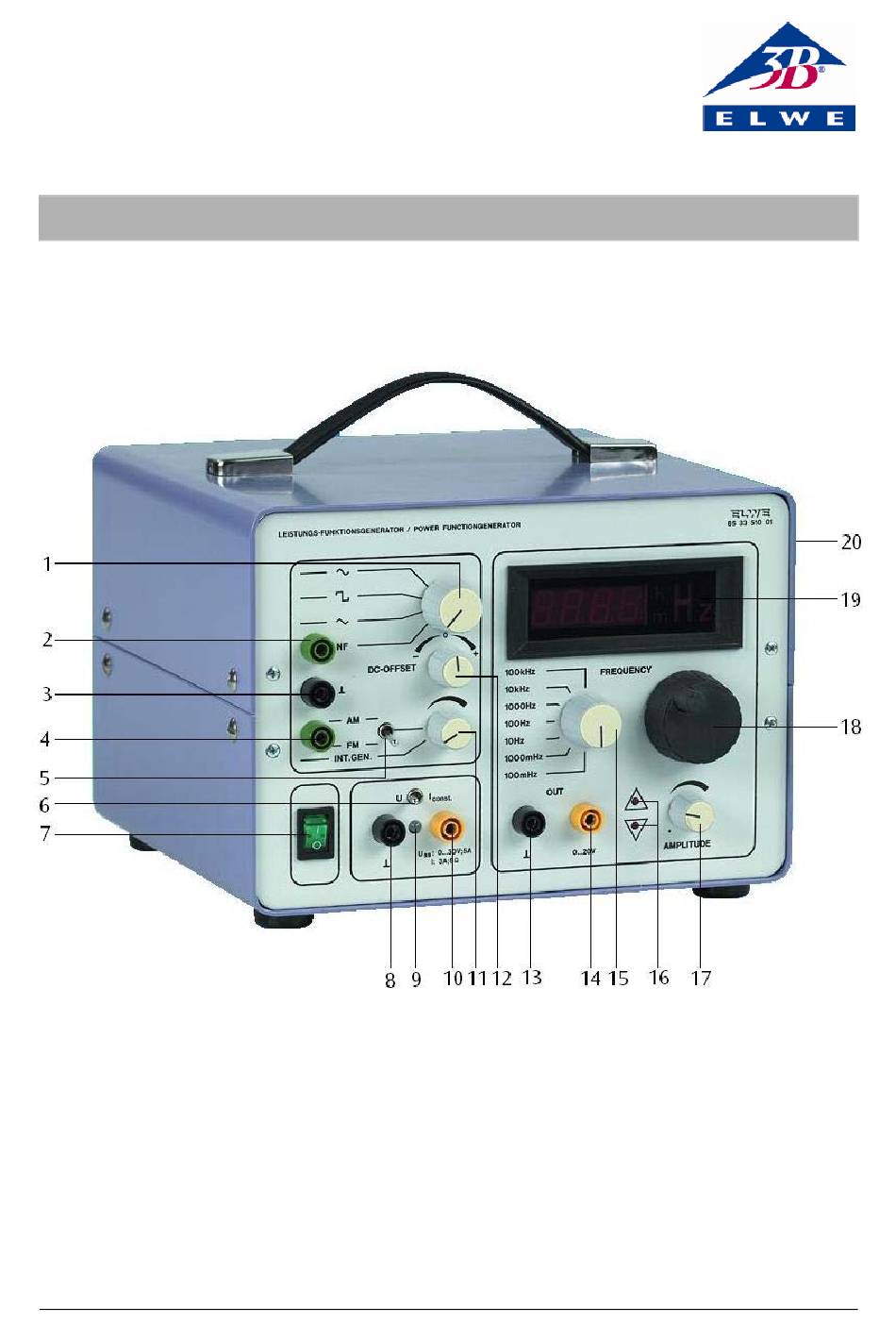

1 Conmutador para formas de curva y entrada de
amplificador
2 Entrada de amplificador
3 Casquillo de masa
4 Cas quillo de entrada para la tensión de control de
AM/FM
5 Basculador para modulación AM resp. FM
6 Basculador para forma de funcionamiento del
amplificador de potencia
7 Interruptor de la red
8 Casquillo de masa para el amplificador de potencia
9 Indicador de funcionamiento LED del amplificador de
potencia
10 Salida del amplificador de potencia
11 Atenuador de amplitud para AM/FM, con interruptor
12 Ajuste de Offset con interruptor
13 Casquillo de masa del generador
14 Salida del generador
15 Ajuste del alcance de frecuencias
16 LED s para indicación de límite de amplitud
17 Regulador de amplitud para el generador y el
amplificador de potencia
18 Ajuste fino de la frecuencia
19 Display de LED
20 Al dorso: Casquillo de BNC (Nivel TTL de la frecuencia
del generador)
