3B SCIENTIFIC ® PHYSICS
Leistungs-Funktionsgenerator U8533510
Bedienungsanleitung
01/08 SP/ALF

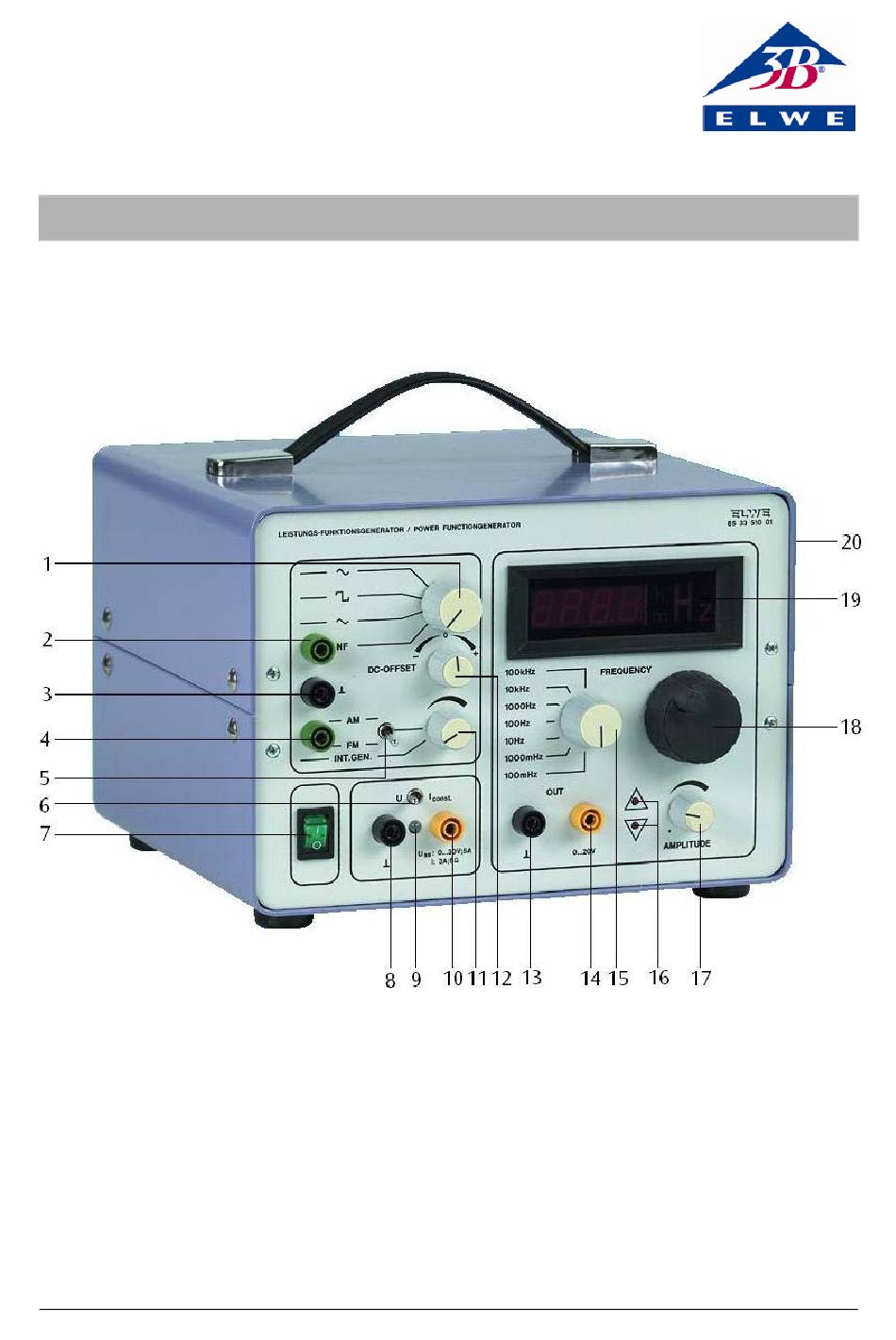

1
Wahlschalter für Kurvenform und Verstärkereingang
2
Verstärkereingang
3
Massebuchse
4
Eingangsbuchse für AM/FM Steuerspannung
5
Kippschalter für AM- bzw. FM-Modulation
6
Kippschalter für Betriebsart des Leistungsverstärkers
7
Netzschalter
8
Massebuchse für Leistungsverstärker
9
LED Betriebsanzeige des Leistungsverstärkers
10 Ausgang des Leistungsverstärkers
11 Abschwächer für AM/FM mit Schalter
12 Offset-Einsteller mit Schalter
13 Massebuchse des Generators
14 Ausgang des Generators
15 Frequenzbereichssteller
16 LED zur Begrenzungsanzeige
17 Amplitudenregler für Generator und Leistungsverstär-
ker
18 Frequenzfeineinsteller
19 LED-Anzeige
20 Rückseite BNC-Buchse (TTL-Pegel der Generatorfre-
quenz)
1
Inhaltsverzeichnis
Verwandte Anleitungen für 3B SCIENTIFIC PHYSICS U8533510
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS U8533510
- Seite 1 3B SCIENTIFIC ® PHYSICS Leistungs-Funktionsgenerator U8533510 Bedienungsanleitung 01/08 SP/ALF Wahlschalter für Kurvenform und Verstärkereingang 12 Offset-Einsteller mit Schalter Verstärkereingang 13 Massebuchse des Generators Massebuchse 14 Ausgang des Generators Eingangsbuchse für AM/FM Steuerspannung 15 Frequenzbereichssteller Kippschalter für AM- bzw. FM-Modulation 16 LED zur Begrenzungsanzeige Kippschalter für Betriebsart des Leistungsverstärkers...
- Seite 2 Der Funktionsgenerator U8533510-115 ist für eine Netz- 1. Sicherheitshinweise spannung von 115 V (±10 %) ausgelegt, U8533510-230 Das Gerät entspricht den Sicherheitsbestimmungen für für 230 V (±10 %). elektrische Mess-, Steuer-, Regel- und Laborgeräte nach DIN EN 61010 Teil 1 und ist nach Schutzklasse I aufge- baut.
- Seite 3 • Ggf. Offset einstellen. • Bei AM-Modulation den Kippschalter (5) in die Stellung AM bringen. • An der Buchse (4) Steuerspannung 0 - 5 V anlegen und mit dem Abschwächer (11) Hub einstellen. • Bei FM-Modulation den Kippschalter (5) in die Stel- lung FM bringen.
