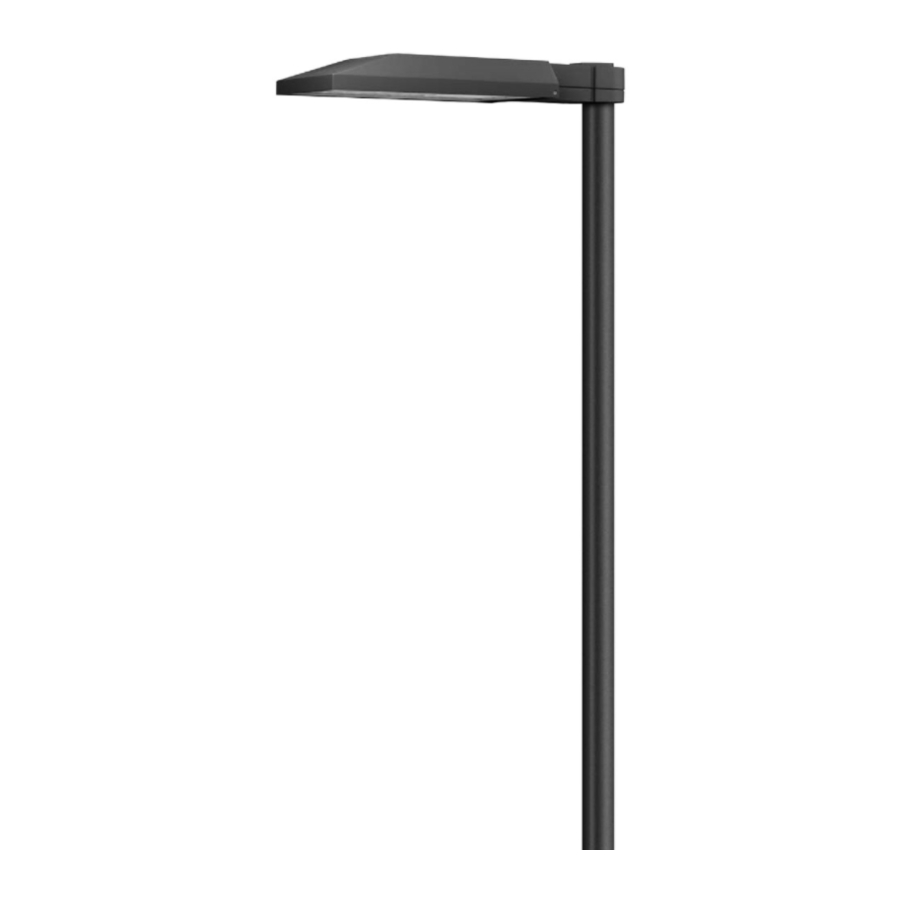

- Seite 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Mastleuchte PFL540 LED Installation and Maintenance Instructions for Post Mounted Luminaire PFL540 LED...
-
Seite 2: Montage
Mastleuchte Post Mounted Luminaire Lampen / Lamps 24 LED 55W / 36 LED 82W / 48 LED 109W (700 mA) 24 LED 72W / 36 LED 108W / 48 LED 144W (1000 mA) 3000K / 4000K / 5000K ø 60 x 100 Schutzart / Protection: IP66 Schutzklasse / Class I, II , ta = 25°C... - Seite 3 - Schutzklasse I: Für die Realisierung eines nach - - Class I: For a lagging PE connection, loop the PE eilenden PE-Anschlusses ist der PE-Leiter um die conductor around the live conductors (fig. 2). spannungs führenden Leiter zu schlingen (Abb. 2). If a violent force is exerted on the conductor the Bei einem gewaltsamen Zug auf die Leitung wird der PE conductor will be the last cable pulled out of the...
-
Seite 4: Wartung
3) Schrauben B lösen und Deckel C abnehmen. Das 3) Loosen screws D and take off cover C. Pull connecting Anschlusskabel durch den Mast ziehen. Die Leuchte cable through the pole. Place luminaire onto the pole auf den Mast bzw. an den Ansatz aufsetzen und die resp. - Seite 5 Produkthinweis / Überspannungsschutz Product Information / Surge Protection Optional kann diese Leuchte (bei der Bestellung) mit einem Überspannungs- As an option, this luminaire can also be fitted with a surge protector of schutz Typ 2-3 ausgestattet werden. Die technischen Daten finden Sie in die- Type 2-3 (at the time of order).
- Seite 6 Abb. 4 fig. 4 Abb. 5 fig. 5 Abb. 6 fig. 6 Abb. 7 fig. 7...
- Seite 7 PFL540 LED_010917 / 006-1052 If any luminaire and/or accessory is subsequently modified, the Technische Änderungen vorbehalten. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2017...
