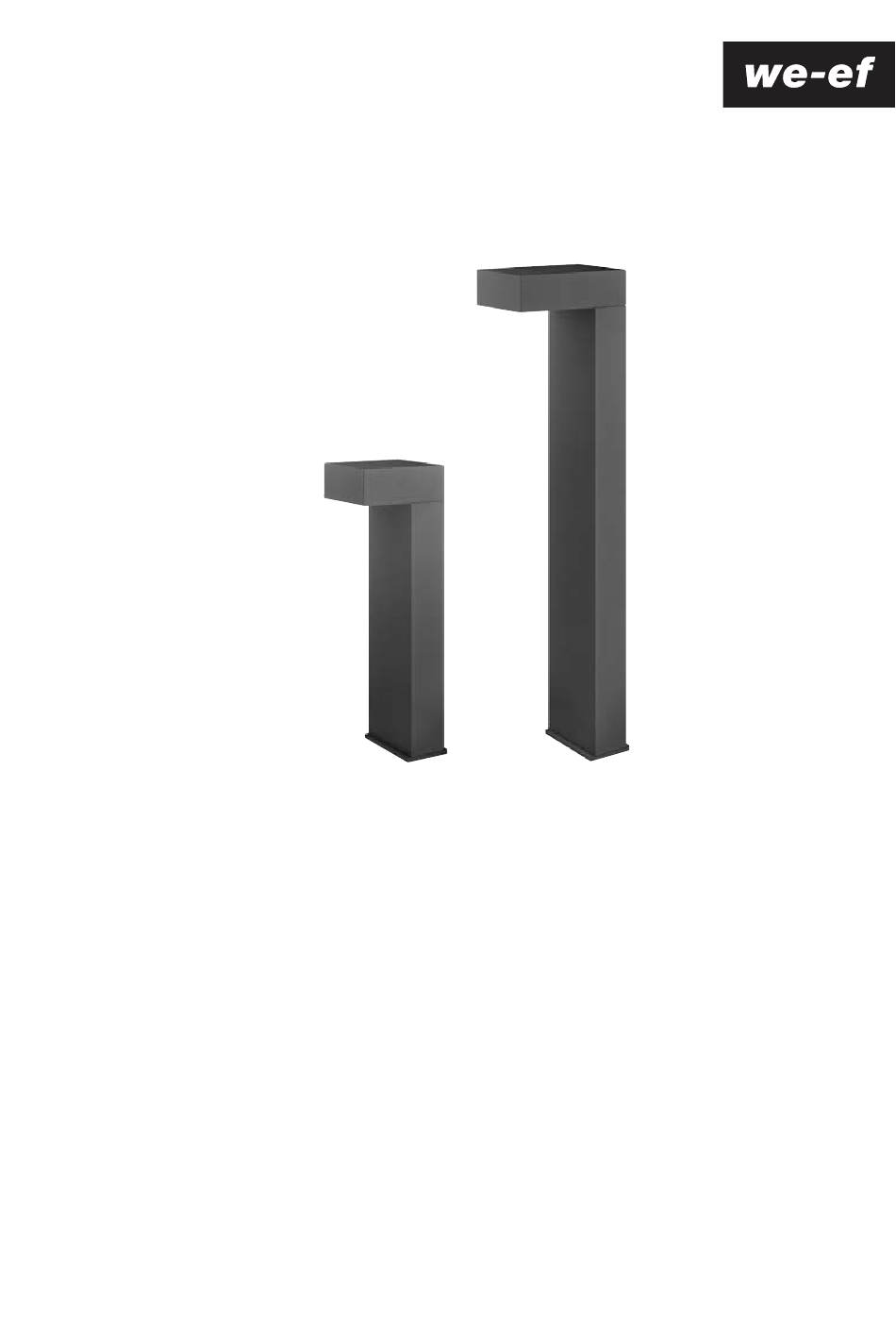

- Seite 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Pollerleuchten Serie PSY400 Installation and Maintenance Instructions for Bollards PSY400 Series...
-
Seite 2: Mounting Accessories
6.0 Nm * Nominalleistung, aktualisierte Daten siehe www.we-ef.com max. 15.0 Nm * Nominal power, for latest data refer to www.we-ef.com max. 100.0 Nm IP66, IK10, Schutzklasse / Class I, ta = 40°C Gewicht / Weight PSY414 ........13,3 lg ø... - Seite 3 Benötigtes Werkzeug Tools required – Schraubendreher TX25 – Screwdriver TX25 – Schraubendreher TX30 – Screwdriver TX30 – Schraubendreher TX40 – Screwdriver TX40 – Philips Schraubendreher Gr. 2 – Screwdriver Philips size 2 – Schlitzschraubendreher 3x1 – Screwdriver with blade 3x1 Vorgehensweise Installation Procedure Um maximale Stabilität zu gewährleisten, wird empfohlen,...
- Seite 4 2) Entfernen Sie die Senkschrauben J vom Kopf K mit 2) Remove countersunk screws J from head K with Torx 25. Torx 25. 3) Die versenkten Schrauben N mit Torx 30 lösen. 3) Loosen the countersunk bolts N with Torx 30. 4) Leuchtenkopf K abnehmen und unter dem Arm halten, 4) Remove luminaire head K and hold under arm, pull Stecker L/M herausziehen und trennen.
- Seite 5 5) Profil A vom Standrohr B entfernen. 5) Remove sleeve A from post B. 6) Vergleichen Sie die örtliche Spannung und Frequenz 6) Check that rating shown on the luminaire label con- mit den Daten auf dem Leistungsschild. forms with the mains electrical supply. 08/18 IP66 (Beispiel) (example)
- Seite 6 8) Die Schrauben D vom Erdkabelübergangskasten 8) Loosen screws D from the earth cable connecting box lösen und den Deckel E abnehmen. and remove cover E. 9) Die Anschlussleitung auf die gewünschte Länge kür- 9) Cut connecting cable to the required length. Loosen zen.
- Seite 7 12) Leuchtenkopf K unter dem Arm halten, Stecker L/M 12) Hold luminaire head K under arm, reconnect plug wieder verbinden und Leuchtenkopf K auf Profil A L/M and place luminaire head K on profile A and aufsetzen und die Ausrichtung überprüfen. check for alignment.
- Seite 8 PSY400_010919 / 006-1586 caused by improper use or installation. Technische Änderungen vorbehalten. If any luminaire and/or accessory is subsequently modified, the Technical specifications are subject to change. persons responsible for the modification shall be considered as manufacturer. © WE-EF 2019...
