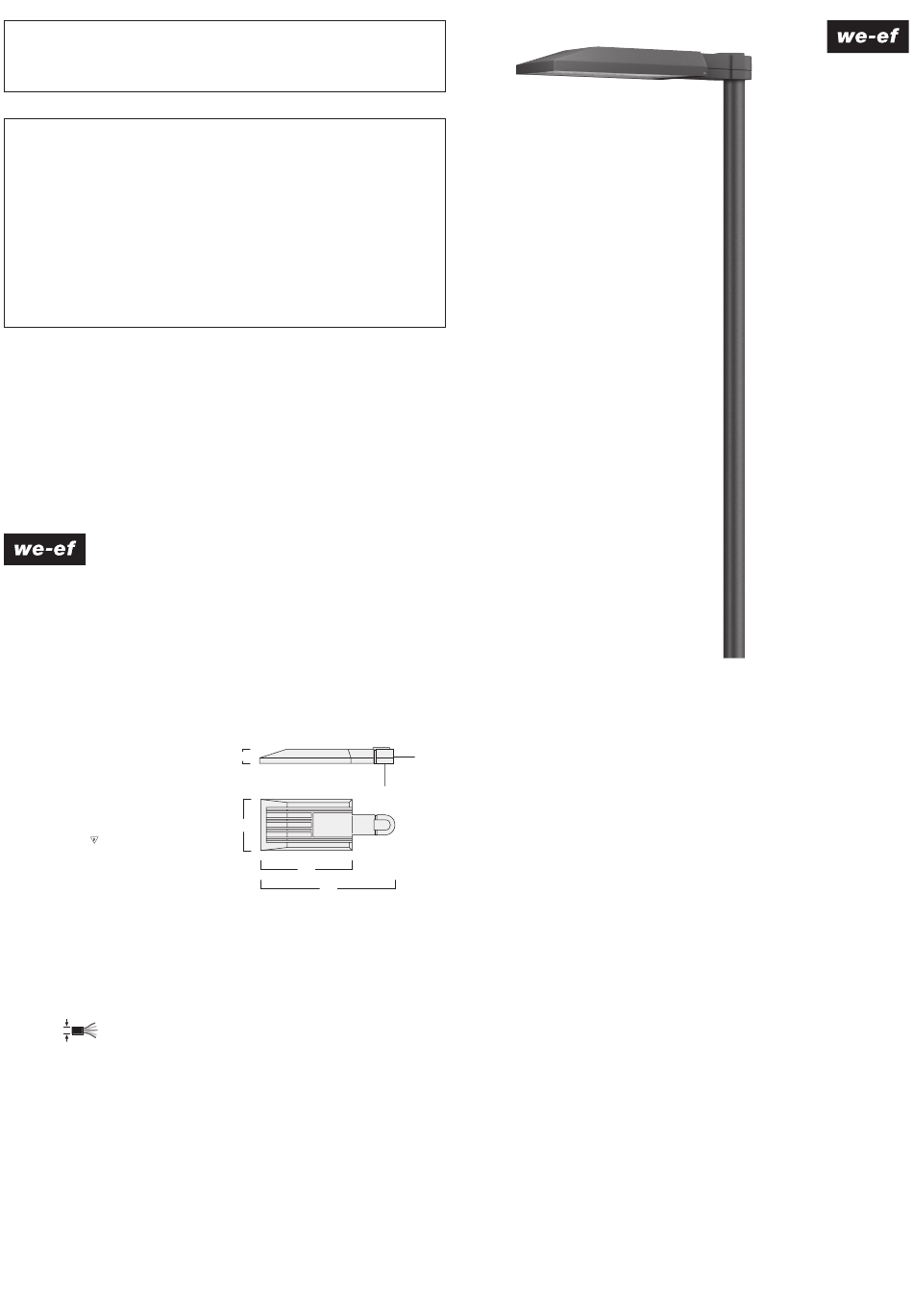

WE-EF PFL540 LED Montage- Und Wartungshinweise

Sicherheit
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäßen Einsatz oder Montage entstehen.
Werden nachträglich Änderungen an Leuchten und/oder Zubehör
vorgenommen, so gilt derjenige als Hersteller, der diese Änderungen
vornimmt.
Produkthinweis / Überspannungsschutz
Diese Leuchte kann mit einem Überspannungsschutz Typ 2-3
ausgestattet sein. Die technischen Daten finden Sie in diesem Fall
direkt auf dem eingebauten Gerät. Wurde der Überspannungsschutz
im Schadens fall ausgelöst, wird die Leuchte automatisch vom Netz
getrennt. Bei eingeschalteter Stromversorgung leuchtet dann die
Leuchtdiode am Überspannungsschutz nicht mehr.
Zu einem umfassenden Schutz der Leuchte gegen Blitzeinwirkungen
und Überspannungen ist es notwendig, zusätzlich einen Grob- (Typ
1) und Mittel schutz ableiter (Typ 2) in die Stromversorgung einzu-
bauen. Wir empfehlen einen Kombi ableiter (Typ 1+2+3) für die
Montage im Schalt schrank.
Der Fachplaner/Installateur ist für die fachgerechte Auswahl,
Dimensionie rung und die Montage der bauseits einzusetzenden
Überspannungsschutzbausteine verantwortlich. Bitte beachten
Sie die unterschiedlichen Schutzpegel für die Schutzklassen
I und II sowie die geltenden gesetzlichen Vorschriften zum
Überspannungsschutz. Die Installation und Wartung ist nur von
einem entsprechend qualifiziertem Elektro-Fachbetrieb durchzu-
führen.
WE-EF LEUCHTEN Germany
Tel +49 5194 909 0
info.germany@we-ef.com
www.we-ef.com WE-EF LUMIERE France
Tel +33 4 74 99 14 44
info.france@we-ef.com
Mastleuchte
Lampen / Lamps
24 LED 55W / 36 LED 82W / 48 LED 109W (700 mA)
24 LED 72W / 36 LED 108W / 48 LED 144W (1050 mA)
48 LED 207W (1400 mA)
2700K / 3000K / 4000K
Schutzart / Protection: IP66
Schutzklasse / Class I, II , ta = 25°C
Lichtpunkthöhe / Mounting height: . . . . . . . . . . . . . . 6-10 m
Gewicht / Weight: . . . . . . . . . . . . . . . . . . . . . . . max. 15,0 kg
Windangriffsfläche / Windage area: . . . . . . . . . max. 0,23 m²
Montageart: horizontal, nach unten strahlend
je nach Variante, für Mastansatz Zopf D = 60 x 100 mm oder
für Mastaufsatz Zopf . . . . .D = 76 x 80 mm
Installation: horizontal, light output downwards,
optional, for pole spigot D = 60 x 100 mm or
for pole spigot D = 76 x 80 mm
Ø 9 - 14 mm
Safety indices
The manufacturer is then discharged from liability when damage is
caused by improper use or installation.
If any luminaire and/or accessory is subsequently modified, the
persons responsible for the modification shall be considered as
manufacturer.
Product Information / Surge Protection
This luminaire can be fitted with a surge protection device of
type 2-3. The technical data can be found directly on the installed
device. If the surge protector has been triggered by an adverse
event , the luminaire is automatically disconnected from the mains.
In that case, the LED on the surge protector no longer lights up.
For comprehensive protection of the luminaire against lightning
and electrical surges, primary (Type 1) and secondary (Type 2) surge
arrestors must be installed into the power supply. We recommend a
combination arrestor (Type 1+2+3), which is installed in the control
cabinet.
The technical planner/installer is responsible for the proper selec-
tion, sizing and installation of the surge protection modules that
must be provided on site. Please note the various protection levels
for Class I and II, as well as the applicable statutory provisions
regarding surge protection. Installation and maintenance may only
be performed by a qualified electrician.
WE-EF LIGHTING Thailand WE-EF LIGHTING Australia
Tel +66 2 738 9610 Tel +61 3 8587 0444
info.asiapacific@we-ef.com info.australia@we-ef.com
WE-EF LIGHTING USA WE-EF HELVETICA Switzerland
Tel +1 724 742 0030 Tel +41 22 752 49 94
info.usa@we-ef.com info.switzerland@we-ef.com
Post Mounted Luminaire
90
ø 76 x 80
330
590
867
PFL540 LED_011020 / 006-1052
Technische Änderungen vorbehalten.
Technical specifications are subject to change.
© WE-EF 2020
ø 60 x 100
WE-EF LEUCHTEN
Montage- und
Wartungshinweise für
Mastleuchte
PFL540 LED
Installation and
Maintenance Instructions for
Post Mounted Luminaire
PFL540 LED
