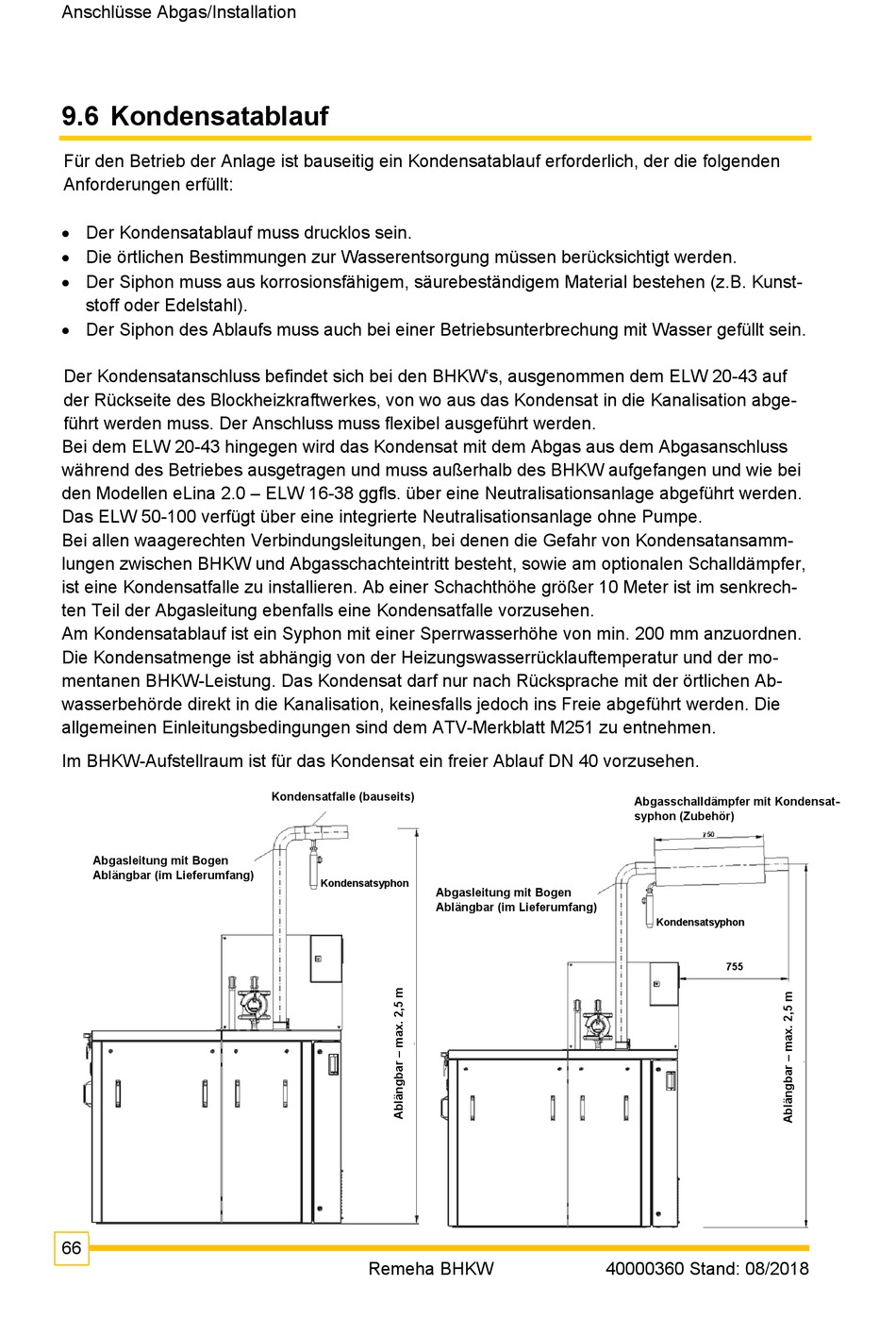

9.6 Kondensatablauf

Für den Betrieb der Anlage ist bauseitig ein Kondensatablauf erforderlich, der die folgenden
Anforderungen erfüllt:
 Der Kondensatablauf muss drucklos sein.
 Die örtlichen Bestimmungen zur Wasserentsorgung müssen berücksichtigt werden.
 Der Siphon muss aus korrosionsfähigem, säurebeständigem Material bestehen (z.B. Kunst-
stoff oder Edelstahl).
 Der Siphon des Ablaufs muss auch bei einer Betriebsunterbrechung mit Wasser gefüllt sein.
Der Kondensatanschluss befindet sich bei den BHKW's, ausgenommen dem ELW 20-43 auf
der Rückseite des Blockheizkraftwerkes, von wo aus das Kondensat in die Kanalisation abge-
führt werden muss. Der Anschluss muss flexibel ausgeführt werden.
Bei dem ELW 20-43 hingegen wird das Kondensat mit dem Abgas aus dem Abgasanschluss
während des Betriebes ausgetragen und muss außerhalb des BHKW aufgefangen und wie bei
den Modellen eLina 2.0 – ELW 16-38 ggfls. über eine Neutralisationsanlage abgeführt werden.
Das ELW 50-100 verfügt über eine integrierte Neutralisationsanlage ohne Pumpe.
Bei allen waagerechten Verbindungsleitungen, bei denen die Gefahr von Kondensatansamm-
lungen zwischen BHKW und Abgasschachteintritt besteht, sowie am optionalen Schalldämpfer,
ist eine Kondensatfalle zu installieren. Ab einer Schachthöhe größer 10 Meter ist im senkrech-
ten Teil der Abgasleitung ebenfalls eine Kondensatfalle vorzusehen.
Am Kondensatablauf ist ein Syphon mit einer Sperrwasserhöhe von min. 200 mm anzuordnen.
Die Kondensatmenge ist abhängig von der Heizungswasserrücklauftemperatur und der mo-
mentanen BHKW-Leistung. Das Kondensat darf nur nach Rücksprache mit der örtlichen Ab-
wasserbehörde direkt in die Kanalisation, keinesfalls jedoch ins Freie abgeführt werden. Die
allgemeinen Einleitungsbedingungen sind dem ATV-Merkblatt M251 zu entnehmen.
Im BHKW-Aufstellraum ist für das Kondensat ein freier Ablauf DN 40 vorzusehen.
Abgasleitung mit Bogen
Ablängbar (im Lieferumfang)
66
Kondensatfalle (bauseits)
Kondensatsyphon
Abgasleitung mit Bogen
Ablängbar (im Lieferumfang)
Remeha BHKW
Abgasschalldämpfer mit Kondensat-
syphon (Zubehör)
Kondensatsyphon
