Spannungsversorgung

Auslegung des Transformators
Die erforderliche Dimensionierung des/der 24 V
AC-Transformators/Transformatoren kann durch das
Aufsummieren der Nennleistung [W] aller Komponenten
bestimmt werden. Die Leistungsabgabe [VA] des Trans-
formators muss höher sein. Verwenden Sie ausschließlich
Sicherheitstrenntransformatoren.
Berechnung des Strombedarfs I:
I = (P 1 + P 2 + ... + P n ) / U [A]
wobei: P n die Nennleistung für jede Komponente [VA] und
U die Spannung (24) V ist.
Falls der Strombedarf I höher ist als 6 A (was ungefähr
150 VA für einen 24-VAC-Transformator entspricht), ist es
notwendig, mehr Transformatoren einzusetzen, um eine
Überhitzung zu vermeiden.
Auslegung des Kabelquerschnitts
Der Leitungsquerschnitt der Anschlusskabel kann durch
eine Berechnung des Widerstands pro Meter R bestimmt
werden. Bei der Berechnung ist davon auszugehen, dass
ein Spannungsabfall von z. B. 2 V im Anschlusskabel
akzeptabel ist:
R(pro m) = U Abfall / (I × L) [Ω/m]
wobei:
U Abfall ist der akzeptable Spannungsabfall (2 V) im Kabel
[V], I ist der Strom [A].
L ist der längste Abstand von Anschlusskabeln vom
Transformator zu einer Komponente [m]

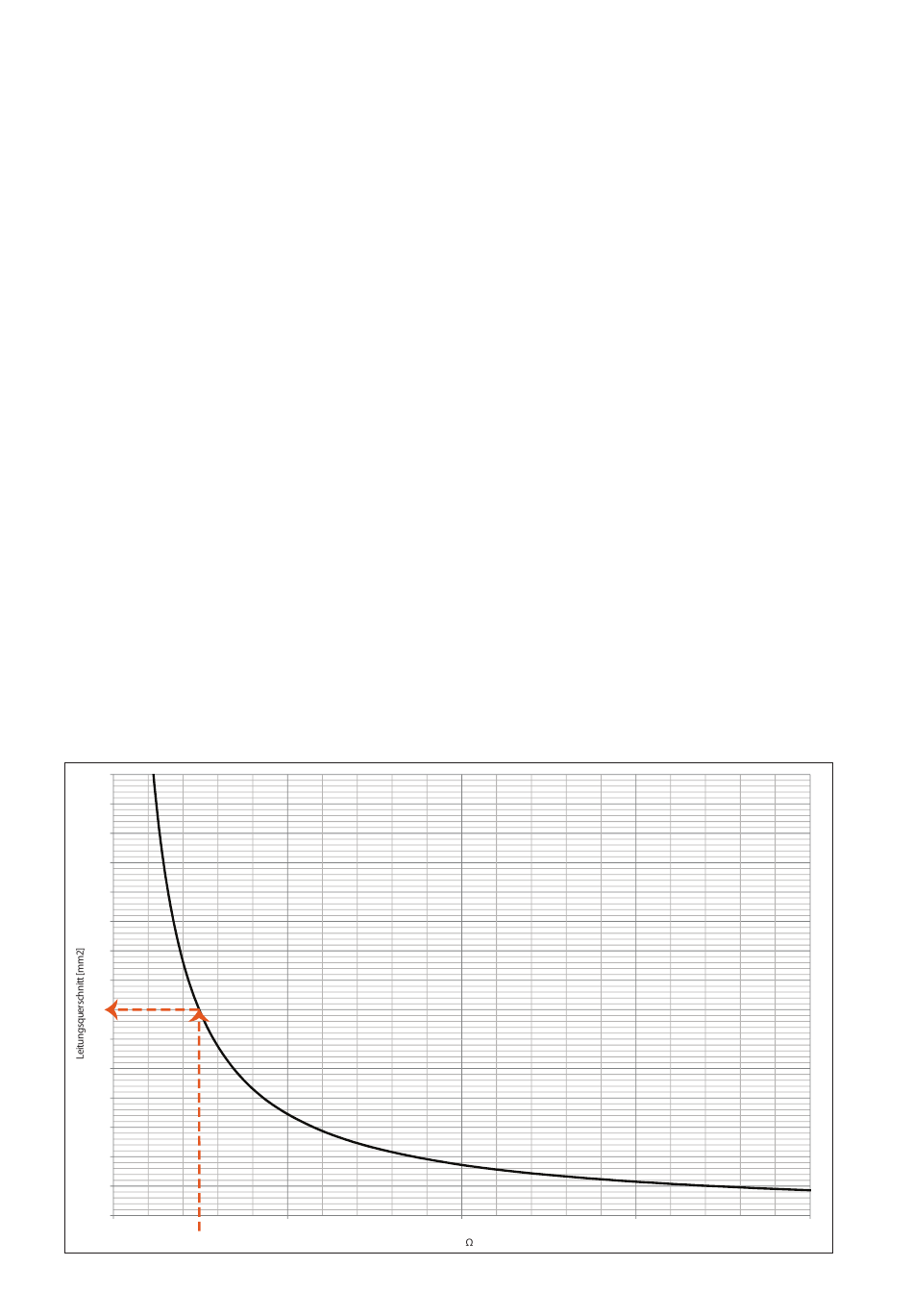

Leitungsquerschnitt als Funktion des Widerstands pro m für Kupferdraht
1,5
1,4
1,3
1,2
1,1
1
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
0
8
0,05
Kupferwiderstand [ /m]
Änderungen vorbehalten
Leistung
Die Leistung für die Auslegung von Anschlusskabeln für
einen UltraLink
Regler ist von der Nennweite abhängig
®
und kann der Tabelle auf Seite 16 entnommen werden
Es wird nicht empfohlen, einen Transformator mit
einer Leistung von mehr als 150 VA einzusetzen!
Display
Beispiel:
U Abfall = 2 V, I = 4 A, L = 20 m
R (per m) = 2 V / (4 A × 20 m) = 0,025 Ω/m
In der Abbildung kann eine Leiterquerschnittsfläche von
0,7 mm² abgelesen werden.
0,10
0,15
0,20
