- Seite 1 l inda b | we si mpli fy c onst r uction Volumenstromregler LindabUltraLink ® FTCU Technische Information...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ......................2 Übersicht ......................3 Beschreibung ....................3 Planung ......................4 Montage ......................6 Elektrischer Anschluss ...................6 Spannungsversorgung ................... 8 Display ......................9 PIN-Code .......................9 Parameterstruktur ..................10 ID-Nummern....................15 Fehlerbehebung ................... 15 Wartung ......................15 Technische Daten ..................16 Luftmengen ....................16 Anhang A –... -
Seite 3: Übersicht

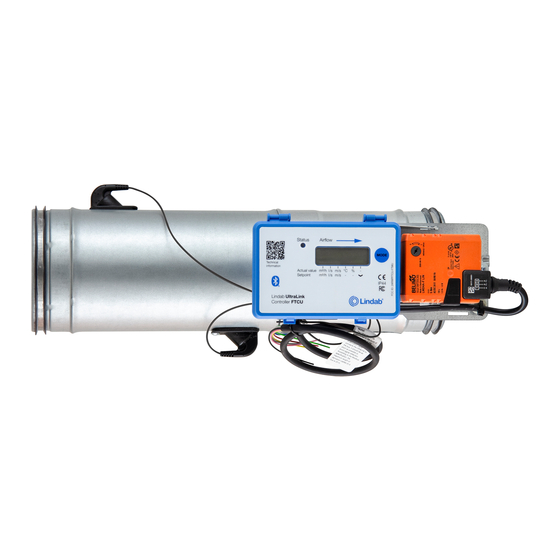

IP42 Design Lindab UltraLink Controller FTCU Der Regler besteht aus einem Sensorkörper, und einer Regelklappe und ist ausgestattet mit Lindab Safe-Dich- tungen. Sie sollten keine Änderungen oder Anpas- CE-Zeichen Bluetoothlogo sungen am Motor oder den Winkelbegrenzungen IP-Klassifi ka-... -
Seite 4: Planung
Planung Je länger die Einlaustrecke ist, d. h. je länger der gerade Kanal vor dem Regler ist, desto höher ist die Messgenauigkeit. Dies ist jedoch nicht der einzige Faktor, der die Messgenauigkeit beeinflusst. Die Drehung des Sensorkörpers und somit die Positionierung des ersten Strömungssensors (in Richtung des Luftstroms) beeinflusst die Messtoleranz. - Seite 5 Messtoleranz ± % oder X l/s, je nachdem, welcher Wert größer ist. Siehe Tabelle auf der Seite 16. 2-4·Ød >4-5·Ød >5·Ød Störung Platzierung des ersten Strömungssensors Verkleinerung des Reduzierung Ød Rohrdurchmessers Vergrößerung des Reduzierung Ød Rohrdurchmessers T-Stück Innenradius Ød T-Stück Außenradius (Nicht empfohlen) Ød Ød T-Stück...
-
Seite 6: Montage
Montage Montieren Sie den Regler entsprechend der Montageanleitung von Lindab Safe ins Rohrsystem. Nutzen Sie die Strömungs- sensoren nicht als Griffe, wenn Sie den Regler montieren, da dies zu Beschädigungen führen kann, und eine Veränderung ihrer Position die Genauigkeit der Messung beeinträchtigen könnte. -
Seite 7: Bluetooth-Verbindung
Drahtlose Kommunikation mit dem Regler kann auch über Bluetooth hergestellt werden. Mit einem Smartphone oder Tablet mit der Lindab UltraLink-App können in der Nähe befi ndliche UltraLinks erkannt werden. Es ist dann möglich, eine Verbindung zu einem Gerät herzustellen und Informationen zu diesem UltraLink anzuzeigen, z. B. aktive Messungen und Einstellungen. -
Seite 8: Spannungsversorgung
Spannungsversorgung Auslegung des Transformators Leistung Die erforderliche Dimensionierung des/der 24 V Die Leistung für die Auslegung von Anschlusskabeln für AC-Transformators/Transformatoren kann durch das einen UltraLink Regler ist von der Nennweite abhängig ® Aufsummieren der Nennleistung [W] aller Komponenten und kann der Tabelle auf Seite 16 entnommen werden bestimmt werden. -
Seite 9: Display
IP42 das Gerät mit Strom versorgt wird. Standardmäßig wird der Volumenstrom in m³/h angezeigt. Lindab UltraLink Sie können durch kurzes Drücken der Modustaste zwischen den verschiedenen Parametern im Menü umschalten. Die Controller Pfeile unten im Menü zeigen an, ob der angezeigte Wert ein tatsächlicher Messwert oder ein Sollwert ist und ggf. die Einheit des aktuellen Wertes. -
Seite 10: Parameterstruktur
Parameterstruktur Einstellungen Alle verfügbaren Einstellungen werden im Anhang erläutert. Diese können mit einem bluetoothfähigen Gerät über eine App geändert werden, die im Google Play oder im App Store heruntergeladen werden kann. Die Einstellungen können außerdem von einem beliebigen modbusfähigen Gerät oder auch mit demUltraLink®-Konfigurationswerkzeug (siehe separate Dokumentation) über den RS485-Bus geändert werden. - Seite 11 Einstellungen Analogeingang Wenn Sie die analoge Kommunikation (4 × 071 = 1) verwenden, müssen Sie den Betriebsspannungsbereich sowie die entsprechenden Maximal- und Minimalwerte angeben. Konfigurieren Sie das Register 4×500 für eine analoge Pegeleingangskonfiguration ((0) 0–10 V, (1) 10–0 V, (2) 2–10 V, (3) 10–2 V), wenn Sie die Sollwerte analog steuern.
- Seite 12 Einstellungen Analogausgang Der Analogausgang ist immer aktiv, Sie müssen jedoch angeben, welche Art von Daten Sie an den beiden Ports ablesen möchten. Konfigurieren Sie die Register 4×401 und 4×431 für die Variablen, die Sie an den Klemmen der Analogausgänge ablesen möchten (0 = Luftstrom, 1 = Temperatur, 2 = Klappenposition).
-
Seite 13: Übersteuerungseinstellungen
Übersteuerungseinstellungen Der Regler verfügt über zwei verschiedene Übersteuerungsfunktionen, die entweder über den Bus oder über den Analog- eingang (nur im Eingangsspannungsbereich von 2–10 V oder 10–2 V) ausgelöst werden können. Wenn die Regelung über den Bus erfolgt (Register 4x071 = 0), kann die Klappe (Register 4x151) vollständig geöffnet oder geschlossen werden, oder der Sollwert für den Volumenstrom kann auf den Minimal- oder Maximal-Sollwert eingestellt werden (entsprechend den Registern 4x315 und 4x316). - Seite 14 Struktur des Konfigurationsmenüs Das Konfigurationsmenü wird durch langes Drücken der Taste (5 Sekunden) aktiviert. Nach langem Drücken der Taste erscheint ein neues Menü mit drei verschiedenen Optionen. • Con.Set (Verbindungseinstellungen) • Aln.Set. (Einstellungen Analogeingang) • Cancel (Abbrechen und zum Informationsmenü zurückkehren) Sie können durch kurzes Drücken der Taste zwischen den drei Optionen umschalten.
-
Seite 15: Id-Nummern
Falls ein Problem auftritt, beginnt die Statusleuchte zu blinken, und es wird ein Fehlercode angezeigt. Bitte prüfen Sie folgende Fehlermöglichkeiten: Lindab UltraLink Controller • Überprüfen Sie die Einstellungen für Baudrate, Parität und Stoppbit und stellen Sie sicher, dass der Master dieselben Einstellungen wie die UltraLinks verwendet. -
Seite 16: Technische Daten
Technische Daten Spannungsversorgung Wechselstrom/Gleichstrom 24 (18-32) V Kabel Max. äußerer Durchmesser 7 mm Leistung Größe 100–315 Größe 400 Leistung Für die Verkabelung, Größe 100–315 3 VA Für die Verkabelung, Größe 400 4 VA IP-Klasse Dichtheitskl. des Klappenblatts gem. DIN EN 1751 Alle Größen Dichtheitskl Gehäuse gem. -
Seite 17: Anhang A - Modbus-Register
Anhang A – Modbus-Register Adresse: Modbus-Registeradresse (3x bedeutet Eingabe und 4x bedeutet Betrieb) UltraLink Typ des UltraLink , bei dem das Register verfügbar ist (angegeben durch „x“) ® ® Name: Name des Registers Beschreibung: Kurzbeschreibung des Registers Datentyp: Datentyp für Register (in einem Register sind 16 Bit enthalten, 32 Bit und Gleitkommazahl in zwei aufeinander folgenden Registern). - Seite 18 UltraLink ® Bezeichnung Beschreibung 4x003 RS485-Paritätskonfig. Parität: 16 bit 0 = Ungerade 1 = Gerade 2 = Keine 4x004 RS485-Stoppbitkonfig. Anzahl Stoppbits: 1 oder 2 16 bit 4x005 RS485-Protokollkonfig. Protokoll: 16 bit 0 = Modbus 1 = Wird nicht verwendet 3 = Pascal 4x008 Für Pascal verwendete ID 16 bit...
- Seite 19 UltraLink ® Bezeichnung Beschreibung 4x316 Maximum-Sollwert Luft- Maximaler Volumenstromsollwert 16 bit 1200 strom Analogausgang 4x400 Analogausgang Ebene 1 Konfig. Analogausgang: 16 bit Konfig. 0 = 0–10 V 1 = 10–0 V 2 = 2–10 V 3 = 10–2 V 4x401 Konfig. Analogausgang 1 Anzeige von: 16 bit Einheit 0 = Volumenstrom 1 = Temperatur...
- Seite 20 UltraLink ® Bezeichnung Beschreibung 4x500 Analogeingang Ebenen- Analogeingang: 16 bit konfig. 0 = 0–10 V 1 = 10–0 V 2 = 2–10 V 3 = 10–2 V 4x501 Analogeingang Mini- Minimumwinkel = Minimumspannung 16 bit mumwinkel 4x502 Analogeingang Maxi- Max. = Maximumspannung 16 bit mumwinkel 4x503 Analogeingang Minimum- Minimumvol.strom = Minimumspannung 16 bit 1200...
- Seite 21 Änderungen vorbehalten...
