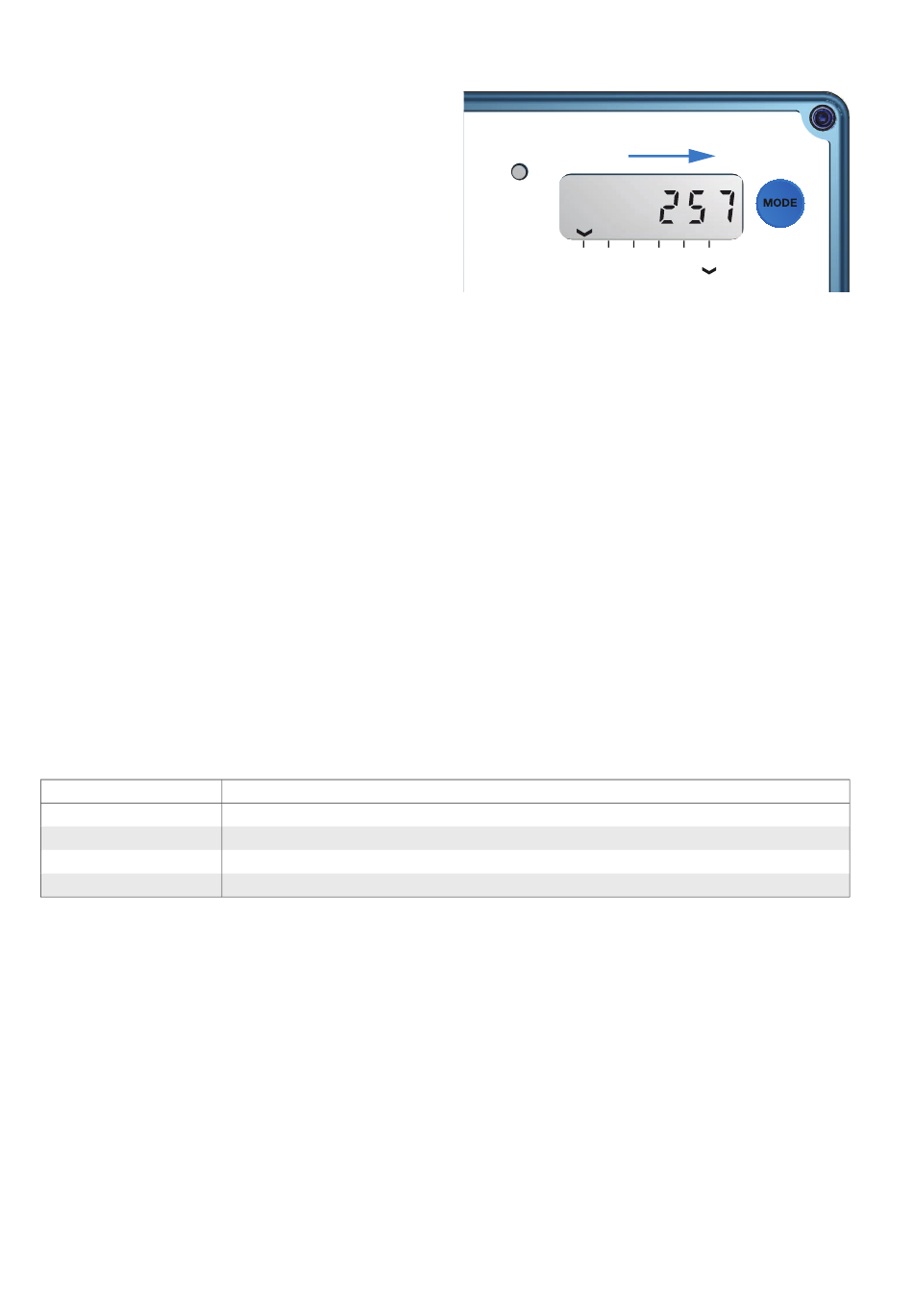

Display

Das Display kann sowohl über die grüne Diode (Status-
anzeige) als auch über die Parameter in der LCD-Anzeige
nützliche Informationen anzeigen.
Durch kurze Betätigung der Modustaste können Sie den
dargestellten Parameter ändern. Wenn die Taste länger
als 5 Sekunden gedrückt wird (langes Drücken), wird das
Konfi gurationsmenü aufgerufen. Der Pfeil unten am Dis-
play gibt die Art und Einheit des aktuellen Parameters an.
Das Informationsmenü wird im Display angezeigt, sobald
das Gerät mit Strom versorgt wird. Standardmäßig wird
der Volumenstrom in m³/h angezeigt.
Sie können durch kurzes Drücken der Modustaste zwischen den verschiedenen Parametern im Menü umschalten. Die
Pfeile unten im Menü zeigen an, ob der angezeigte Wert ein tatsächlicher Messwert oder ein Sollwert ist und ggf. die
Einheit des aktuellen Wertes. Die folgenden Parameter können angezeigt werden:
• Tatsächlicher Volumenstrom (m³/h)
• Tatsächlicher Volumenstrom (l/s)
• Tatsächliche Luftgeschwindigkeit (m/s)
• Tatsächliche Temperatur (°C)
• Klappenposition (%, 100 % = vollständig geöffnet)
• Aktueller Sollwert (m³/h)
• Aktueller Sollwert (l/s)
• Aktueller Sollwert (m/s)
• ID-Nummer des Reglers
• Sollwert max. Volumenstrom*)
• Sollwert mind. Volumenstrom*)
*) Nur sichtbar bei analoger Regelung (Register 4 × 071 = 1) und wenn die Stellgröße des Volumenstroms (4 x 070) = 2 ist..
Wenn die Maximal- und Minimalwerte identisch sind, arbeitet das Produkt als Mengenbegrenzung mit einem diesem Wert
entsprechenden Sollwert.

Statusleuchte

Die Statusleuchte zeigt an:
Modus
Kein Licht
Langsames Blinklicht
Schnelles Blinklicht
Dauerleuchten

PIN-Code

UltraLink mit Bluetooth muss vor unbefugten Zugriff durch einen PIN-Code geschützt werden. Änderungen an den
Einstellungen können vorgenommen werden. Es ist wichtig, den bei Lieferung voreingestellten Code (1111) zu ändern, um
sicherzustellen, dass keine unbefugten Änderungen vorgenommen werden können. Die Bluetooth-Funktion kann durch
Einstellen des Registers 4 × 007 auf den Wert „0" deaktiviert werden. Der Code kann auf drei Arten geändert werden:
• über das Konfi gurationsmenü im Display.
• Anschließen eines PCs über Modbus und Verwenden der Software „Confi guration Tool".
• Verbinden Sie ein Bluetooth-Gerät und verwenden Sie die Anwendung „UltraLink".
Funktion
Regler ist ausgeschaltet
Motor regelt
Es ist ein Problem aufgetreten, der Fehlercode wird im Display angezeigt
Regler ist in Betrieb und funktioniert fehlerfrei
Änderungen vorbehalten
Status Airflow
Actual value m³/h
Setpoint m³/h l/s m/s
IP42
Lindab UltraLink
Controller
l/s m/s °C % -
- -
