Bedienungsanleitung SOLARCOMP 951 Version u5.x, Ausgabe 1
P3
T3
1
T4
T2
P3
T3
1
T4
T2
T3
P2
T2
T4
Z
T3
T2
P2
T4
T2
T3

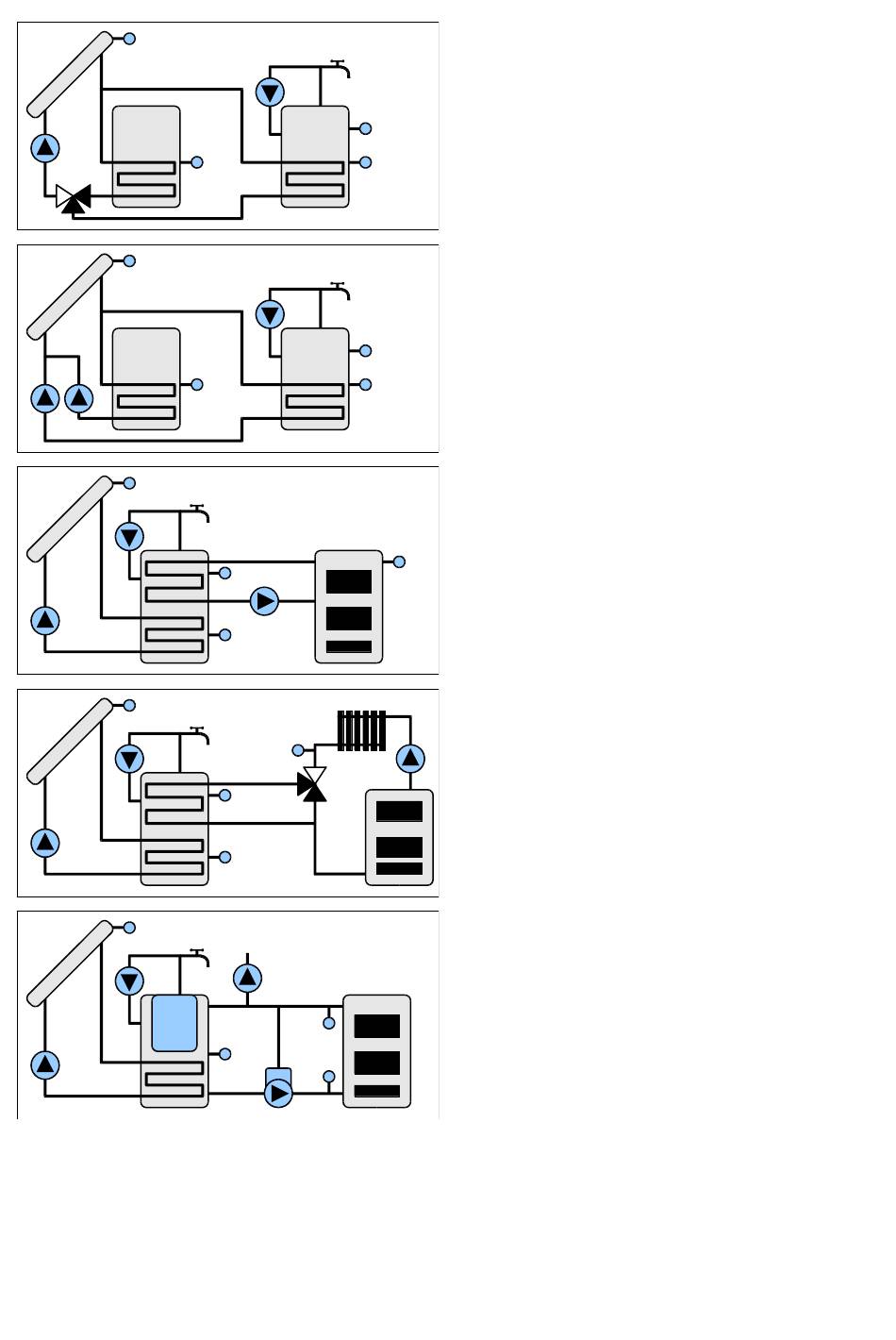

Schema 6
Beladung von zwei Speichern vom
Sonnenkollektor. Umschalten zwischen den
Speichern mit Hilfe eines Ventils. Steuerung
der Zirkulationspumpe
Schema 7
Beladung von zwei Speichern vom
Sonnenkollektor in der Anlage mit zwei
Solarpumpen. Steuerung der
Zirkualtionspumpe
Schema 8
Beladung des Speichers vom
Sonnenkollektor, Schema mit drei
Sensoren. Beladung des Solarspeichers
T4
von der zusätzlichen Wärmequelle infolge
des Temperaturunterschiedes. Steuerung
der Zirkulationspumpe
Schemat 9
Beladung des Speichers vom
Sonnenkollektor, Schema mit drei
Sensoren. Unterstützung des Rücklaufs in
der Heizungsanlage.
Schema 10
Beladung des Speichers vom
Sonnenkollektor. Wärmezähler am
Kesselumlauf. Steuerung der
Abwurfspumpe P2. Steuerung der
Zirkulationspumpe.
5
