Anschluss der Stromkreise
ACHTUNG! Alle Stromanschlüsse können ausschließlich bei der abgeschalteten
Spannung durch qualifizierte und befugte Personen durchgeführt werden!
1
2
3
4
T1 T2 T3 T4
9 10 11 12
Uwaga! Podanie napięcia na zaciski
1-12 powoduje uszkodzenie regulatora

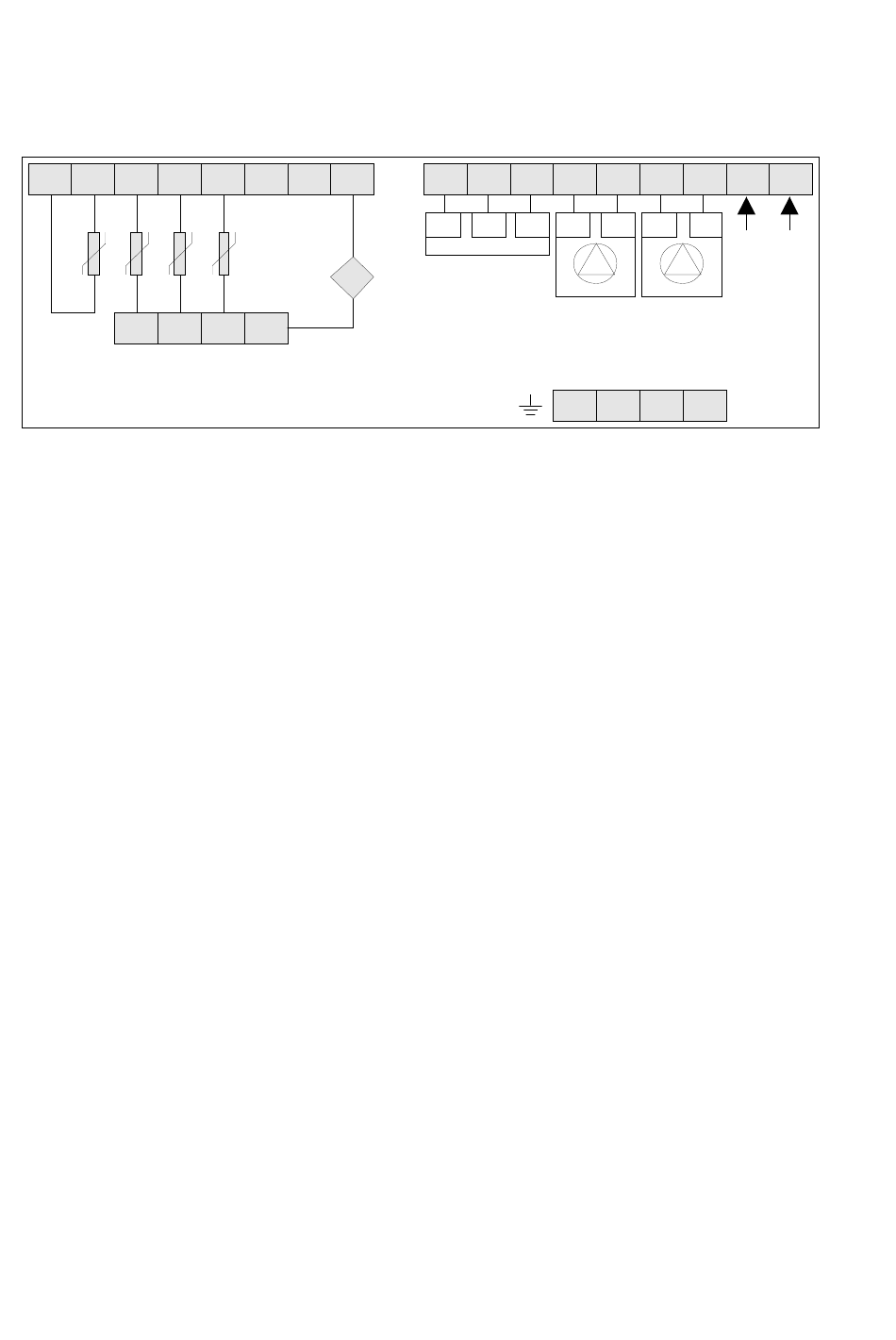

Bild 4. Beschreibung der Anschlüsse
Temperatursensoren
Schließen Sie die Temperatursensoren an folgende Klemmen an (beliebige
Polarisation)
1,2
T1 – Kollektosensor (Typ T1301)
3,9
T2 – Der untere Sensor des Grundspeichers (Typ T1001)
4,10
T3 – Der obere Sensor des Grundspeichers (Typ T1001)
5,11
T4 – Zusatzsensor in der Anlage der genauen Wärmemessung, Sensor des
Rücklaufs und des Schlangenrohrs (typ T1001)
Legen Sie die Leitungen der Sensoren getrennt von den Leitungen, die unter
Spannung stehen.
Durchflussmesser
8,12
Durchflussmesser, Eingang für den Anschluss des Impulssteuergerätes des
Durchflussmessers
Digitales Interface RS-485
6 – Linie B
7 – Linie A
Stromversorgung des Reglers
21 – Phasenleitung L
20 – Nulleiter N
25 – Erdleitung PE
Solarpumpe P1
19 – Phasenleitung L
18 – Nulleiter N
24 – Erdleitung PE
36
5
6
7
8
B A
RS485
V
Bedienungsanleitung SOLARCOMP 951 Version u5.x, Ausgabe 1
13
14 15 16 17 18 19 20 21
N
L
L
N
P2
Zawór
PC
Grzałka
22 23 24 25
Zirkulationspumpe PC / P3
17 – Phasenleitung L
16 – Nulleiter N
23 – Erdleitung PE
Pumpe P2 / Tauchsieder
13 – Phasenleitung L
13 – Nulleiter N
22 – Erdleitung PE
Trennventil
13 – Nulleiter N
14 – Phasenleitung L (NO)
15 – Phasenleitung L (NC)
L
N
L
N L
230V~
P1
