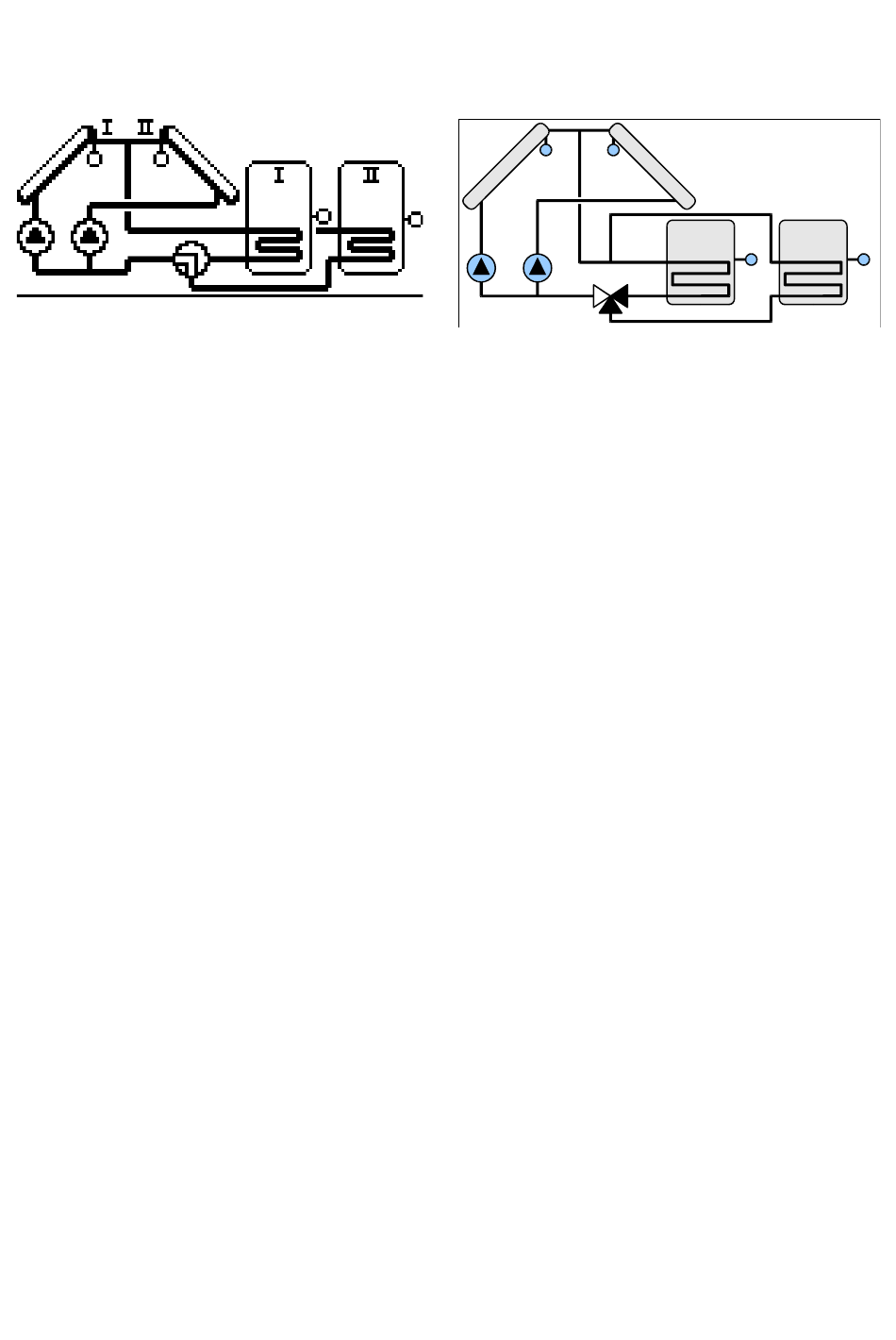

Schema 11
Beladung von zwei Speichern von zwei Sonnenkollektoren
•
Beladung des Speichers
Die Beladung kann in den Uhrzeiten stattfinden, die im Parameter C.02
KOLLEKTORARBEIT eingestellt wurden. Außerhalb dieser Zeiten ist die Arbeit der
Pumpen blockiert.
Zuerst wird der Speicher I beladen. Die Beladung des Speichers II kann erst nach der
Erhitzung des Speichers I bis auf Soll-Temperatur beginnen. Die Soll-Temperatur des
Speichers I wird im Parameter B.01 SOLL-TEMP. BRAUCHWASSERSPEICHER
eingestellt. Die Soll-Temperatur des Speichers II wird im Parameter B.03 SOLL-TEMP.
BRAUCHWASSERSPEICH. 2 eingestellt. Die Hysterese der Soll-Temperatur der beiden
Speicher beträgt 2K.
Die Beladung des Speichers I vom Kollektor I erfolgt bei dem Temperaturunterschied
T1-T2.
Die Beladung des Speichers I vom Kollektor II erfolgt bei dem Temperaturunterschied
T4-T2.
Die Beladung des Speichers II vom Kollektor I erfolgt bei dem Temperaturunterschied
T1-T3.
Die Beladung des Speichers II vom Kollektor II erfolgt bei dem Temperaturunterschied
T4-T3.
Im
Parameter
Temperaturunterschied zwischen dem Kollektor und dem Speicher eingestellt, bei dem
Kollektorpumpe eingeschaltet wird.
Im
Parameter
Temperaturunterschied zwischen dem Kollektor und dem Speicher eingestellt, bei dem
Kollektorpumpe ausgeschaltet wird.
Während der Beladung des Speichers kann die Steuerung die Leistung der Pumpe P1
modulieren um die Sonnenenergie optimal zu nutzen. Die minimalen Drehungen der
Pumpe P1 werden im Parameter D.01 MINIMALDREHUNGEN PUMPE P1 eingestellt.
Durch den Einstellwert 100% gewinnt man Arbeit ohne Leistungsmodulation.
Die Leistung der Pumpe P3 wird nicht moduliert.
Bedienungsanleitung SOLARCOMP 951 Version u5.x, Ausgabe 1
D.02
DELTA
D.03
DELTA
KOL-SP
I
T1
P1
P3
KOL-SP
EINSCHALT.
AUSSCHALT.
II
T4
I
T2
Z
PUMPE
PUMPE
1
II
T3
wird
der
wird
der
29
