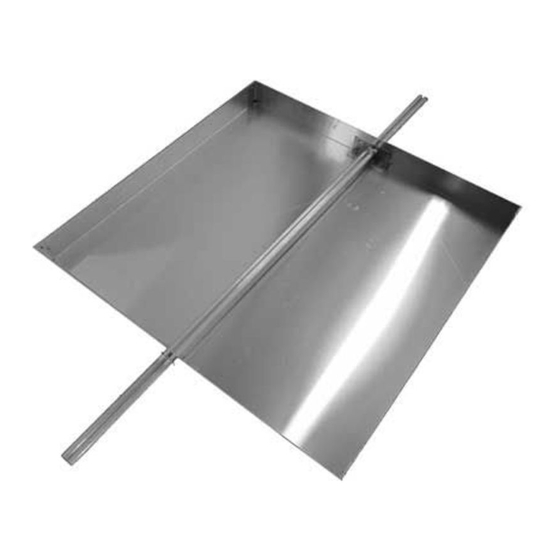

- Seite 1 Montageanleitung Beschwerungswanne...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung..........................Inhalt dieser Anleitung......................Verwendete Symbole........................ An wen wendet sich diese Anleitung?..................Lieferumfang........................... Sicherheit............................Bestimmungsgemäße Verwendung................... Allgemeine Sicherheitshinweise....................Technische Angaben..........................Abmessungen.......................... Montage............................Montage..........................Beschwerungswanne BWA 7312025-01 10.13... -
Seite 3: Zu Dieser Anleitung
Bei dieser Anleitung handelt es sich um das Originaldokument in deutscher Spra- che. 1.1 Inhalt dieser Anleitung Inhalt dieser Anleitung ist die Montage der Beschwerungswanne BWA in Verbin- dung mit dem Stockschraubenset STS 35-50 B. Es ist außerdem das Installationshandbuch Stockschraubenset STS 35-50 B zu be- achten. -
Seite 4: Sicherheit
2.1 Bestimmungsgemäße Verwendung Die Beschwerungswanne BWA dient in Verbindung mit dem Stockschraubenset STS 35-50 B zur Montage von Rahmenkollektoren der Serie FK 25 R C und Wannen- kollektoren der Serien FK 26 W B und FK 26 WL B auf flachen Untergründen. -
Seite 5: Technische Angaben
Technische Angaben 3. Technische Angaben 3.1 Abmessungen Abb. 1: Abmessungen 1120 Beschwerungswanne Profilschiene 7312025-01 10.13 Beschwerungswanne BWA... -
Seite 6: Montage
1. Als Untergrund für die Beschwerungswanne ist eine Bautenschutzmatte (bau- seits zu stellen) mit einer Länge von 2 m und einer Breite von min. 1 m auszule- gen (1) Abb. 3: Platzierung der Beschwerungswanne 2. Beschwerungswanne gemäß Abb. 3 auf der Bautenschutzmatte platzieren (2) Beschwerungswanne BWA 7312025-01 10.13... - Seite 7 3. Profilschiene gemäß Abb. 4 durch die Öffnungen der Beschwerungswanne schieben (3) Hinweis: Die Lage des Profils ist zu beachten (A). Abb. 5: Befestigung der Profilschiene 4. Vierkantmuttern von beiden Seiten in die obere Nut der Profilschiene bis zur Befestigungslaschen der Beschwerungswanne schieben (4) 7312025-01 10.13 Beschwerungswanne BWA...
- Seite 8 6. Sechskantschrauben M10 x 30 (im Lieferumfang enthalten) von beiden Seiten in die obere Nut der Profilschiene schieben (6) 7. Befestigungsfüße (Bestandteile des Stockschraubensets STS 35-50 B) auf die Sechskantschrauben aufsetzen und mit Sechskantmuttern mit Flansch M10 (im Lieferumfang enthalten) befestigen Beschwerungswanne BWA 7312025-01 10.13...
- Seite 9 Montage Abb. 7: Montage des Stützdreiecks 8. Stützdreieck gemäß Abb. 7 an den Befestigungsfüßen montieren Detaillierte Angaben zur Montage der Stützdreiecks befinden sich im Installations- handbuch Stockschraubenset STS 35-50 B. 7312025-01 10.13 Beschwerungswanne BWA...
- Seite 10 Abb. 9: Einsetzen der Gehwegplatten 10. Gehwegplatten gemäß Abb. 9 in die Beschwerungswanne legen Achtung! Die Angaben zum benötigten Ballastgewicht sowie für die statische Aus- legung im Installationshandbuch Stockschraubenset STS 35-50 B sind unbedingt zu beachten! Beschwerungswanne BWA 7312025-01 10.13...
