BROTJE IK 25 Montageanleitung
Indachkollektor
Inhaltsverzeichnis
Verwandte Anleitungen für BROTJE IK 25
Inhaltszusammenfassung für BROTJE IK 25

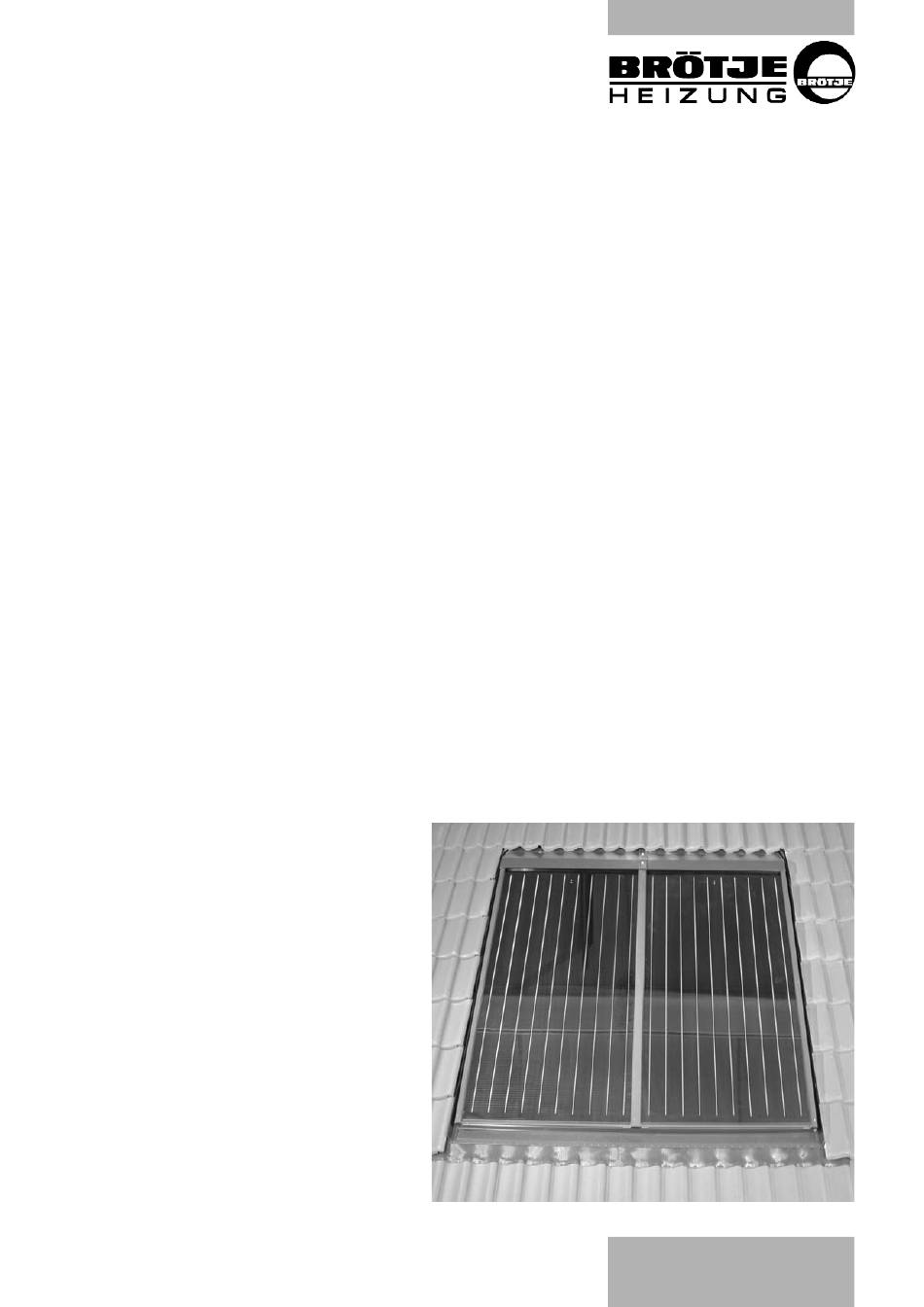

- Seite 1 MONTAGEANLEITUNG INDACHKOLLEKTOR IK 25...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Bei Dachmontagen vorschrifts- Bei Verwendung von Anlege- Anlegeleiter sicher aufstellen. mäßige personenunabhängige leitern kann es zu gefährlichen Richtigen Aufstellungswinkel Absturzsicherungen oder Stürzen kommen, wenn die Leiter beachten (68° - 75°). Auffangeinrichtungen nach DIN einsinkt, wegrutscht oder umfällt! Anlegeleiterngegen Ausgleiten, 18338 - Dachdeckungs- u. - Seite 3 MONTAGE DER KOLLEKTOREN Schritt 1: Dach abdecken Die Dachhaut muss entsprechend der Kollektorfläche zuzüglich dem Platzbedarf für die Blecheinfassung und seitlichem Steigbereich abgedeckt werden. Breite = Anzahl Kollektoren * 1,24 + 1,5 m Beispiel für 5 Kollektoren: Breite = 5 * 1,24 + 1,5 = 7,7 m Höhe ca.
-
Seite 4: Montage Der Kollektoren
MONTAGE DER KOLLEKTOREN Schritt 3: Untere Befestigungs- winkel montieren Zwischen 2 Kollektoren wird jeweils ein Befestigungswinkel positioniert (3). Die außenliegenden Kollektoren werden mit einem zusätzlichen Winkel (links und rechts außen) befestigt (3a) (Spax 5x40). Kollektoren auflegen und mit unteren Winkeln verschrauben (3b) (Spax 5x40). - Seite 5 MONTAGE DER KOLLEKTOREN Schritt 5: Hydraulische Verbindung und Anbindung 5a: Wellrohrverbindung zwischen den Kollektoren setzen (Dichtung einlegen!) 5b: Beim Anziehen der Anschlüsse muß mit einer Zange bzw. einem weiteren Schraubenschlüssel gegen- gehalten (gekontert) werden, damit der Absorber nicht beschädigt wird. 5c: Die seitlichen Kollektor- anschlüsse ebenfalls wie in Pkt.
-
Seite 6: Montage Des Eindeckrahmens
MONTAGE DES EINDECKRAHMENS Schritt 7: Untere Eindeckbleche Montage an der unteren Kollektor- ecke beginnen. Unteres Eck- Eindeckblech unter die Aluminium- leiste bis zum Anschlag schieben und mit 2 Spengler-Nägeln am Kollektorrahmen (im Bereich der späteren Überlappung) fixieren. Ggf. weitere Unterteile und gegen- überliegendes Eck-Eindeckblech mit Überlappung setzen und im späteren Überlappungsbereich mit je einem... - Seite 7 MONTAGE DES EINDECKRAHMENS Schritt 10: Obere Eindeckbleche 10a: Oberes Eindeckblech in die Aluminiumleiste des Kollektors einhängen, über den seitlichen Stehpfalz rasten und in 45° Wassernase des Seitenteils einhaken. 10b: Blech mit Hafte oben sichern. 10c: Verbinder der Oberteile ein- setzen und in den Kollektor einhängen.
- Seite 8 BETRIEBSEMPFEHLUNGEN Anschlüsse Schraubverbindungen Die Kollektoren sind mittels ”-Withworth-Außengewinde und Überwurfmutter untereinander bzw. mit der Anschlußverrohrung zu verbinden. Wichtig! Auf korrekten Sitz der Flachdichtungen ist zu achten. Beim Anziehen der Anschlüsse muß mit einer Zange bzw. einem weiteren Schraubenschlüssel gegengehalten (gekontert) werden, damit der Absorber nicht beschädigt wird.
