ATENŢIE: utilizaţi cablurile furnizate împreună cu invertorul sau ca accesorii ale acestuia (nu este un cablu
normal, din comerţ).
4.2.2

Senzori

Pentru a putea funcţiona un grup de presiune are nevoie de cel puţin un senzor de presiune şi opţional de unul
sau mai mulţi senzori de flux.
Ca senzori de presiune se pot utiliza senzori raţiometrici 0-5V şi în acest caz se pot conecta câte unul la fiecare
invertor, sau senzori cu curent 4-20mA şi în acest caz se poate conecta unul singur pentru tot grupul.
Senzorii de flux sunt opţionali şi se pot conecta de la 0 până la câte unul pentru fiecare invertor.
4.2.2.1

Senzori de debit

Senzorul de debit va fi inserat pe colectorul de debite la care sunt conectate toate pompele şi conexiunea
electrică poate fi realizată la oricare din invertoare.
Senzorii de debit pot fi conectaţi în două moduri:

un singur senzor

atâţia senzori câte invertoare
Configurarea se face prin intermediul parametrului FI.
Utilizarea mai multor senzori serveşte atunci când doriţi să fiţi siguri de furnizarea de debite din partea fiecărei
pompe şi să efectuaţi o protecţie speciala în cazul mersului în gol. Pentru a utiliza mai mulţi senzori de debit
este necesară setarea parametrului FI pe senzori multipli şi conectarea fiecărui senzor de debit la invertorul
care pilotează pompa pe a cărui debit este instalat senzorul.
4.2.2.2

Grupuri cu un singur senzor de presiune

Se pot realiza grupuri de presiune fără a utiliza senzori de flux. În acest caz este necesară configurarea
frecvenţei de oprire ale pompelor FZ precum este descris în 6.5.9.1.
Chiar şi fără utilizarea senzorului de flux protecţia împotriva mersului în gol continuă să funcţioneze.
ROMÂNĂ

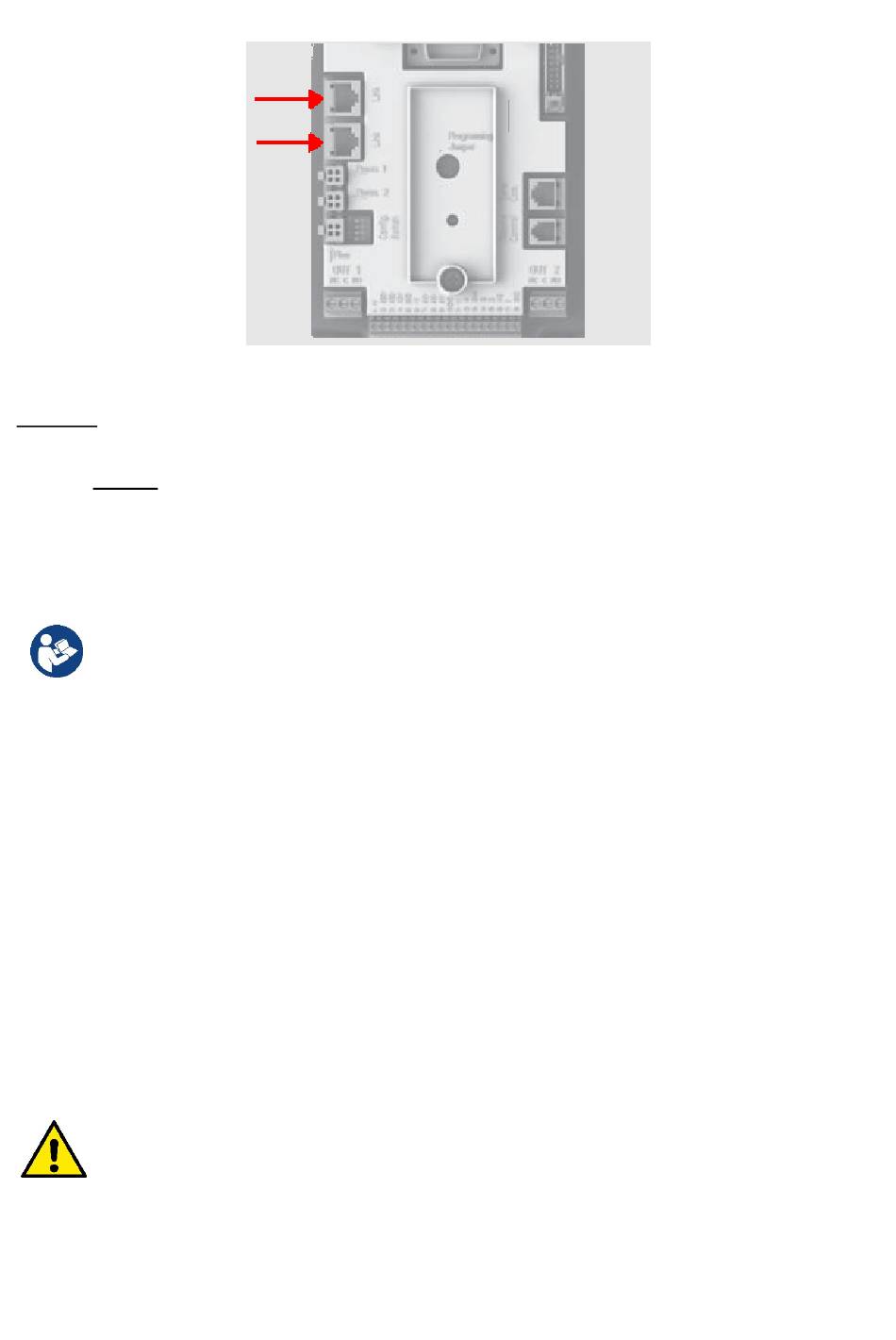

Figura 18: Conectarea Link
