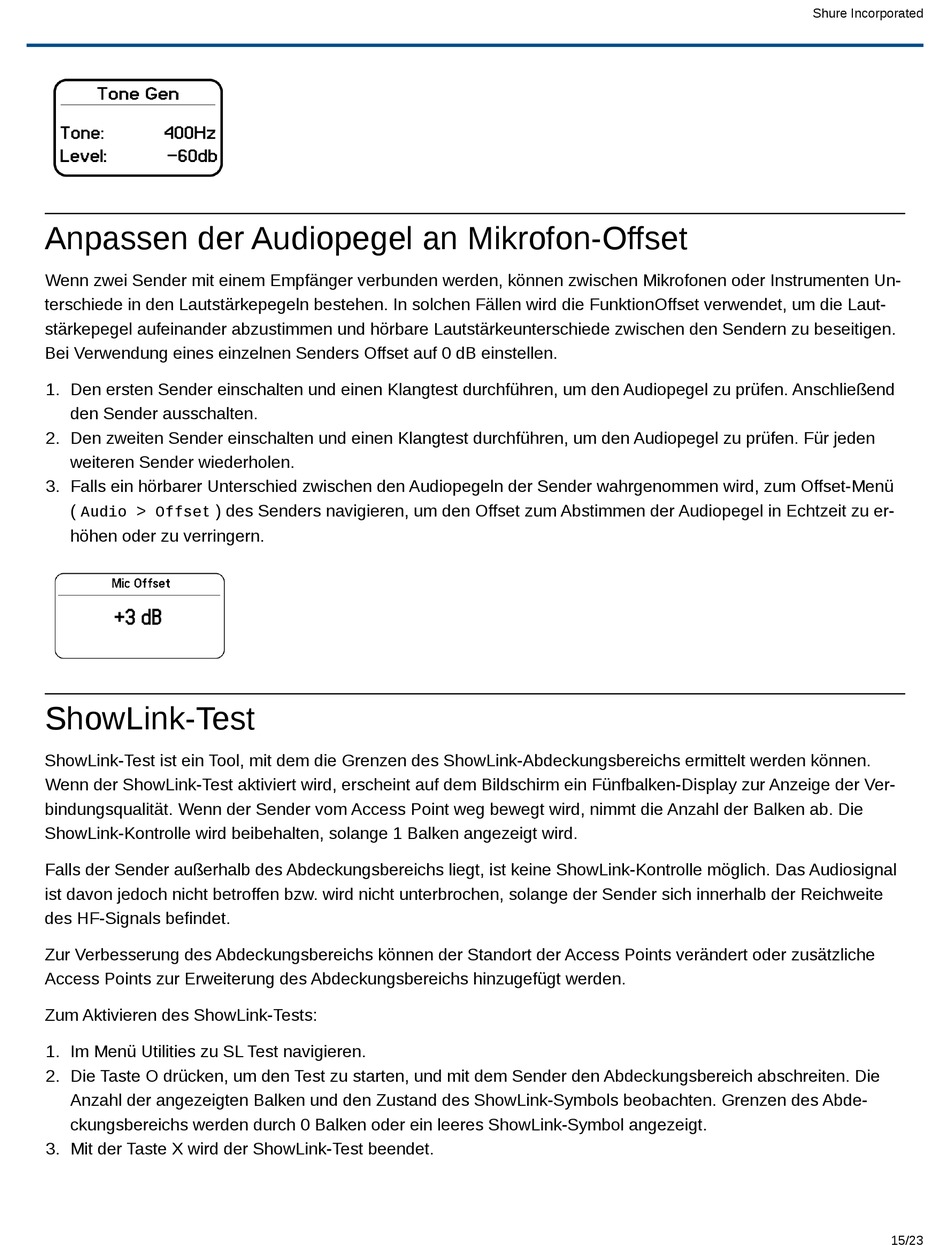

Anpassen der Audiopegel an Mikrofon-Offset

Wenn zwei Sender mit einem Empfänger verbunden werden, können zwischen Mikrofonen oder Instrumenten Un­
terschiede in den Lautstärkepegeln bestehen. In solchen Fällen wird die FunktionOffset verwendet, um die Laut­
stärkepegel aufeinander abzustimmen und hörbare Lautstärkeunterschiede zwischen den Sendern zu beseitigen.
Bei Verwendung eines einzelnen Senders Offset auf 0 dB einstellen.
1. Den ersten Sender einschalten und einen Klangtest durchführen, um den Audiopegel zu prüfen. Anschließend
den Sender ausschalten.
2. Den zweiten Sender einschalten und einen Klangtest durchführen, um den Audiopegel zu prüfen. Für jeden
weiteren Sender wiederholen.
3. Falls ein hörbarer Unterschied zwischen den Audiopegeln der Sender wahrgenommen wird, zum Offset-Menü
( > ) des Senders navigieren, um den Offset zum Abstimmen der Audiopegel in Echtzeit zu er­
Audio Offset
höhen oder zu verringern.
ShowLink-Test
ShowLink-Test ist ein Tool, mit dem die Grenzen des ShowLink-Abdeckungsbereichs ermittelt werden können.
Wenn der ShowLink­Test aktiviert wird, erscheint auf dem Bildschirm ein Fünfbalken­Display zur Anzeige der Ver­
bindungsqualität. Wenn der Sender vom Access Point weg bewegt wird, nimmt die Anzahl der Balken ab. Die
ShowLink­Kontrolle wird beibehalten, solange 1 Balken angezeigt wird.
Falls der Sender außerhalb des Abdeckungsbereichs liegt, ist keine ShowLink-Kontrolle möglich. Das Audiosignal
ist davon jedoch nicht betroffen bzw. wird nicht unterbrochen, solange der Sender sich innerhalb der Reichweite
des HF-Signals befindet.
Zur Verbesserung des Abdeckungsbereichs können der Standort der Access Points verändert oder zusätzliche
Access Points zur Erweiterung des Abdeckungsbereichs hinzugefügt werden.
Zum Aktivieren des ShowLink-Tests:
1. Im Menü Utilities zu SL Test navigieren.
2. Die Taste O drücken, um den Test zu starten, und mit dem Sender den Abdeckungsbereich abschreiten. Die
Anzahl der angezeigten Balken und den Zustand des ShowLink­Symbols beobachten. Grenzen des Abde­
ckungsbereichs werden durch 0 Balken oder ein leeres ShowLink­Symbol angezeigt.
3. Mit der Taste X wird der ShowLink-Test beendet.
