ATR500 / P/N 500-(0xx)-(0xx) / 500-(1xx)-(1xx)
Bedienung und Einbau
3.13

Zeichnungen

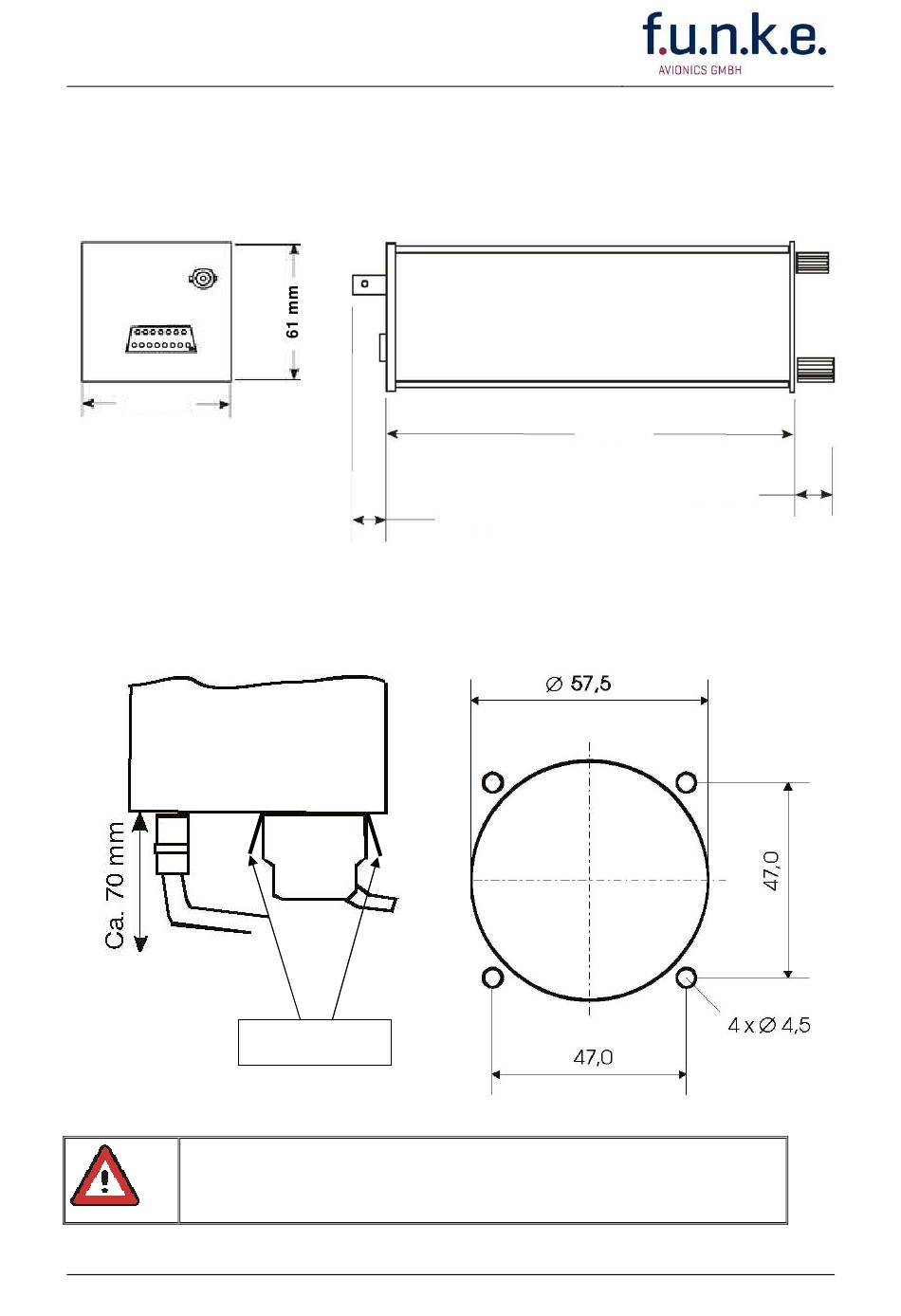

3.13.1 Geräteabmessungen
61 mm

3.13.2 Einbauhinweise

Anschlussbereich
Der D-SUB-Anschlußstecker muss beidseitig mit den
Halteklammern arretiert werden!
Dokument-Nr.: 01.1251.010.71d / Revision: 3.00
Halteklammern
links und rechts
163 mm
20 mm
Panelausschnitt
19 mm
