Anschlussbelegung; Pol. Stiftleiste - Me GSV-6PI-Shield Bedienungsanleitung

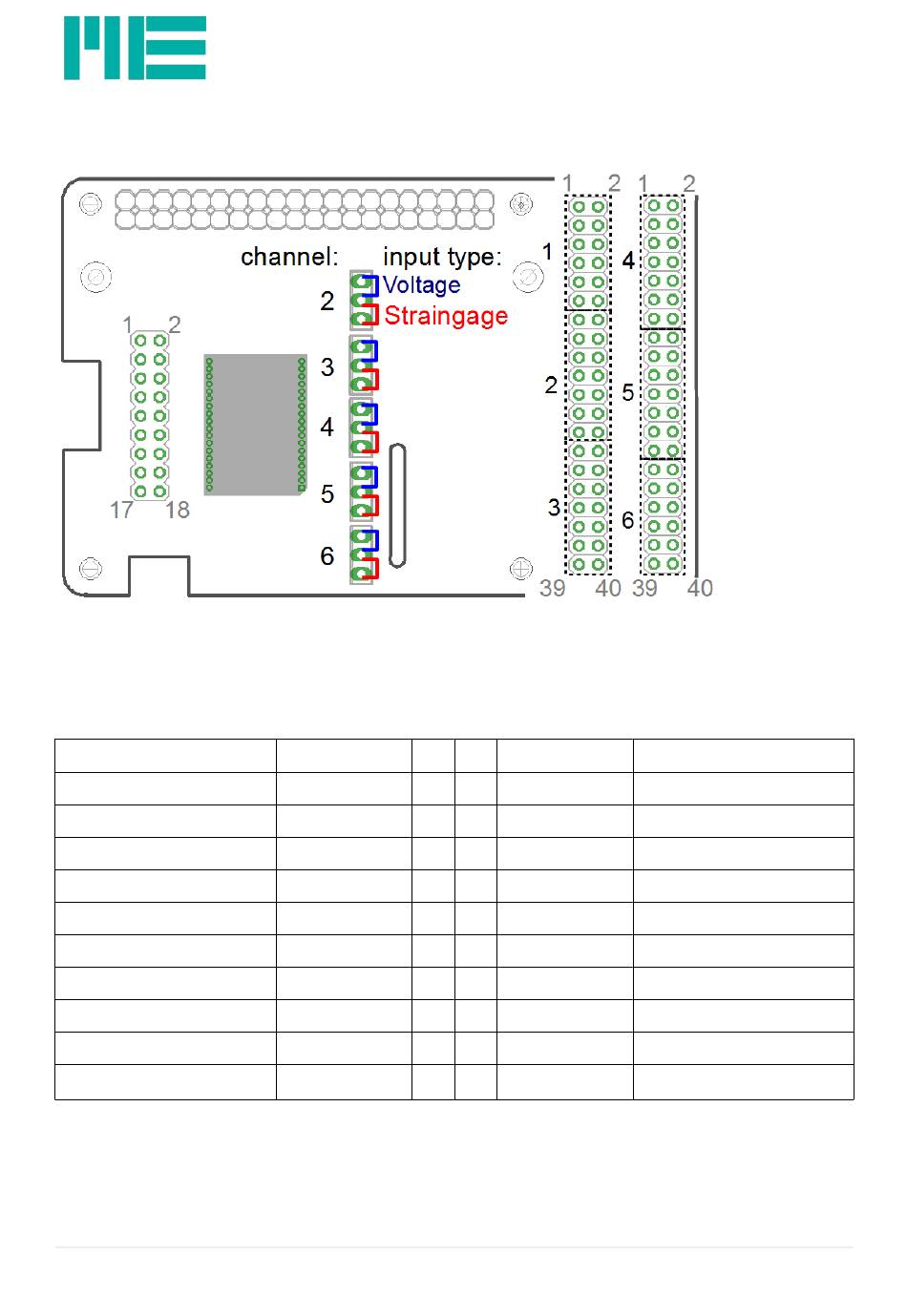

Anschlussbelegung

18 pol. Stiftleiste

Beschreibung
pos. Betriebsspannung 5V
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
Symbol PIN PIN
5V_Raspi 1
SPI_MOSI 3
SPI_SCK 5
RX_TTL_3,3 V 7
CAN_RX 9
I2C_SCL 11
Scale 13
SW1 15
SW3 17
GND 19
Tel.: +49 3302 78620 60
Fax: +49 3302 78620 69
Symbol
2 GND
4 SPI_MISO
6 SPI_CS
8 TX_TTL_3,3 V
10 CAN_TX
12 I2C_SDA
14 Tara
16 TED
18 SW2
20 3,3V_GSV
Mail: info@me-systeme.de
Web: www.me-systeme.de
Beschreibung
Masse Betriebsspannung
6
