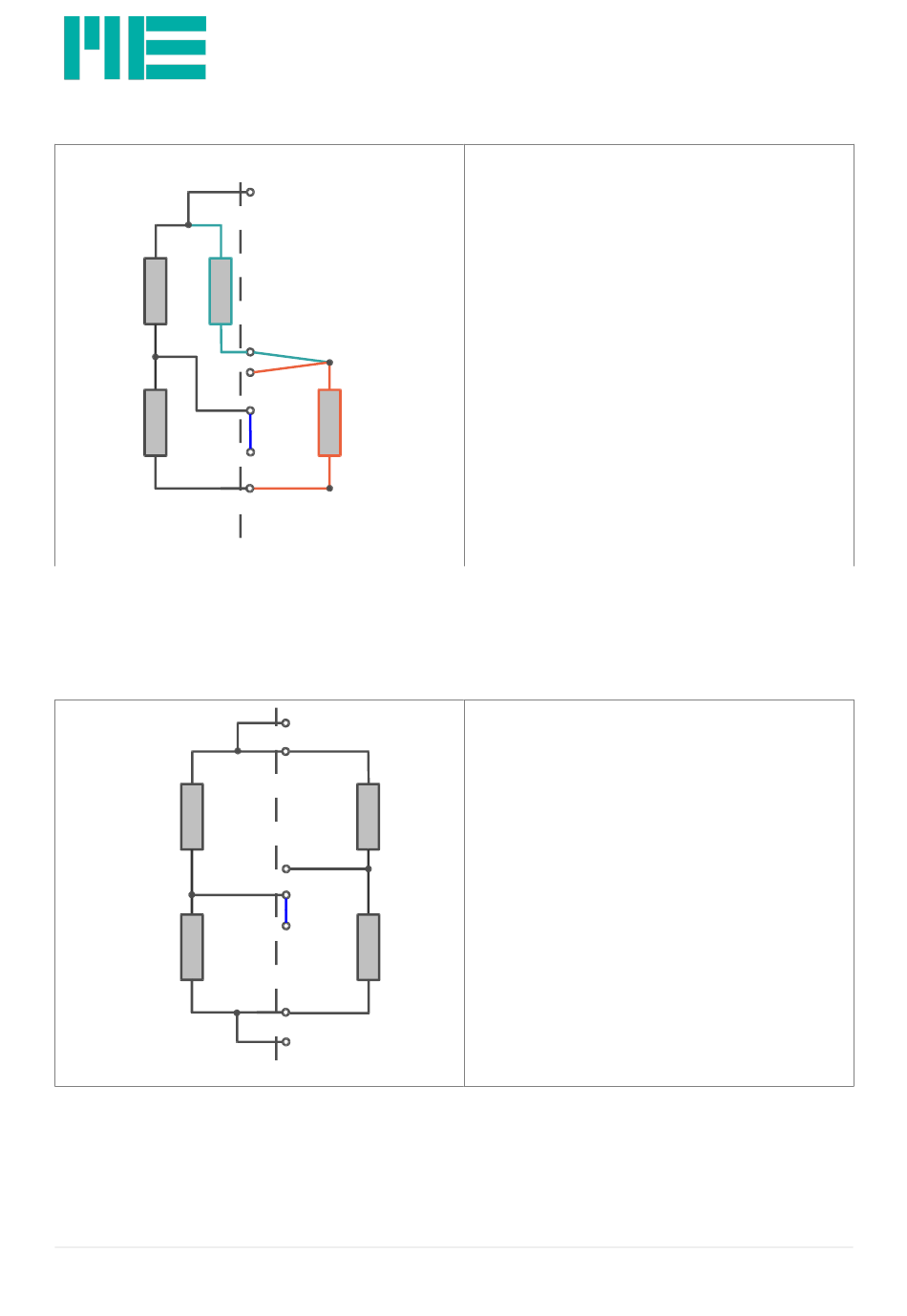

Anschluss DMS-Viertelbrücke
+Us
R1
R4
HB
R2
-Ud
Tabelle 1: Anschluss DMS-Viertelbrücke
Anschluss DMS-Halbbrücke
R1
R2
Tabelle 2: Anschluss DMS-Halbbrücke
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
QB
+Ud
R3
-Us
+Uf
+Us
R4
+Ud
HB
-Ud
R3
-Us
+Uf
Tel.: +49 3302 78620 60
Fax: +49 3302 78620 69
Der aktive Dehnungsmessstreifen R3 wird in
3-Leiter Technik angeschlossen.
Am Anschluss QB sind
Ergänzungswiderstände 120 Ohm (QB =
Q120), 30 Ohm (QB = Q350) und 1 kOhm
(QB= Q1k) herausgeführt.
Die interne Halbbrücke R1,R2 wird mit einer
Brücke von HB nach -Ud aktiviert.
Die aktiven Dehnungsmessstreifen R3 und
R4 werden an +Us, +Ud und -Us
angeschlossen. Bei sehr großen
Leitungslängen können die Fühlerleitungen
+Uf und -Uf verwendet werden.
Die interne Halbbrücke R1,R2 wird mit einer
Brücke von HB nach -Ud aktiviert.
Mail: info@me-systeme.de
Web: www.me-systeme.de
