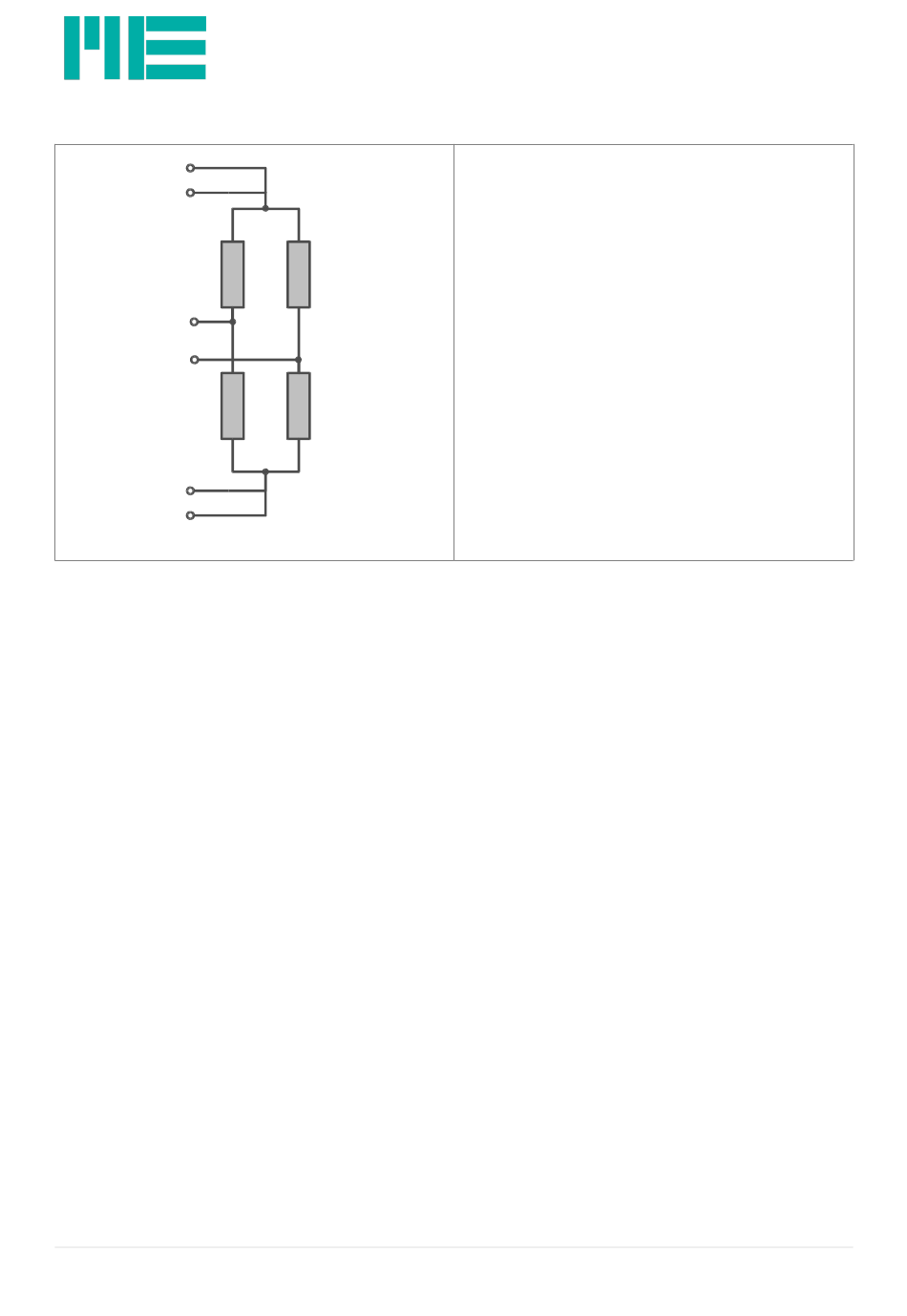

Anschluss DMS-Vollbrücke
+Uf
+Us
R1
-Ud
+Ud
R2
-Us
-Uf
Tabelle 3: Anschluss DMS-Vollbrücke
Anschluss von aktiven Sensoren
Das Spannungssignal von aktiven Sensoren wird an Ue und GND aufgelegt.
Potentiometrische Sensoren können über +Us gespeist werden. Die Versorgung von
aktiven Sensoren mit Energie kann optional über galvanisch isolierte Spannung VCCIO und
GNDIO erfolgen.
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
R4
R3
Tel.: +49 3302 78620 60
Fax: +49 3302 78620 69
Die aktiven Dehnungsmessstreifen R1 bis R4
werden an +Us,, -Us, +Ud, -Ud angeschlossen.
Bei sehr großen Leitungslängen können
zusätzlich die Fühlerleitungen +Uf und -Uf
verwendet werden.
Mail: info@me-systeme.de
Web: www.me-systeme.de
