4. ELEKTRISCHER ANSCHLUSS

Entfernen Sie zu Ihrer eigenen Sicherheit und zur Sicherheit des Fahrzeugs erst das Minuskabel vom
Minus-Pol der Batterie, bevor Sie mit dem Anschluss der EBP1000A beginnen.

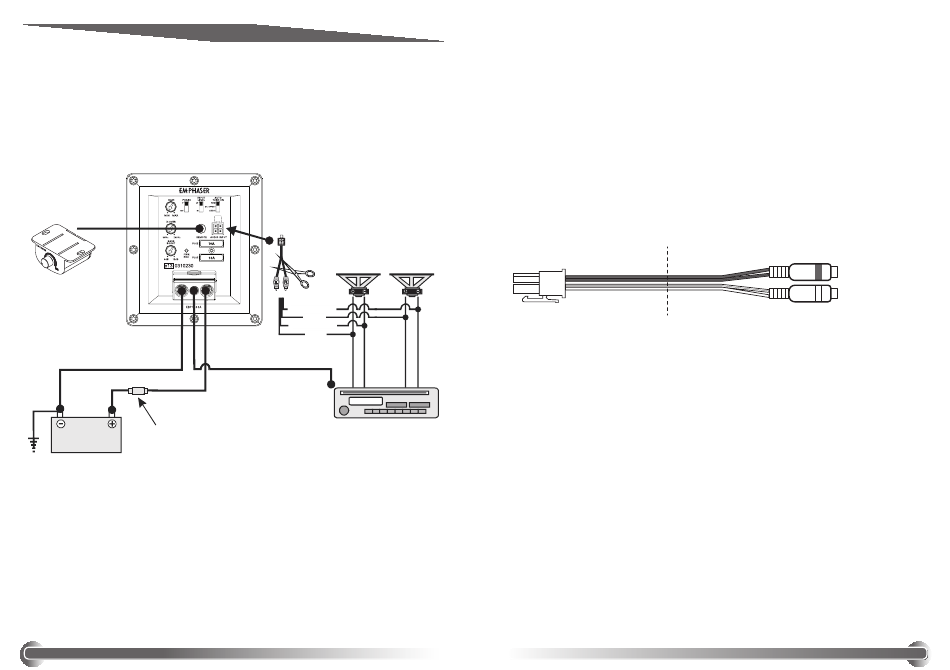

Basspegel
Fernbedienung
Autobatterie Inline Sicherungshalter,
+12V 30 cm nach Pluspolabgriff
Hauptstromkabel
EMPHASER empfiehlt bei einer Länge von 5 m einen minimalen Kabelquerschnitt von mindestens
10 mm² Stromkabeln +12V und Masse. Diese Empfehlung garantiert eine problemlose Funktion des
Verstärkermoduls.
Der Power Stecker am Amp Modul kann für einfacheren Anschluss der Powerkabel entfernt werden.
Schliessen Sie das +12V Powerkabel am Power Terminal an.
6
AU DIO IN P U T
Links Rechts
Grau/Schwarz Gray / Black
Gray Grau
Weiß/Schwarz
White / Black
White Weiß
OE Radio
Innerhalb der ersten 30 cm nach dem Plus-Pol Klemmenabgriff muss eine Hauptsicherung angebracht
werden. Diese dient zur Absicherung des Pluskabels gegen Kurzschluss auf Fahrzeugmasse. Verwen-
den Sie eine dem Stromkabel entsprechende Hauptsicherung, mindestens aber eine mit 30A Wert.
Schließen Sie das Minus-Kabel am Power-Stecker und an einem geeigneten Massepunkt im Fahr-
zeug an.
Achten Sie beim Massepunkt auf eine perfekt gesäuberte und blanke Metalloberfläche im Fahrzeug.
Schlechte Massepunkte sind die Hauptursache für Betriebsstörungen und fehlende Leistung.
Cinchkabel
Für beste Einstörfestigkeit sollten nur hochwertige geschirmte oder sogenannte „Twisted-Pair"
Cinchkabel verwendet werden. Die signalführenden Cinchleitungen müssen soweit wie möglich von
„elektrischen Störsendern" wie Bordcomputer, Benzinpumpe, Blackboxes verlegt werden.
Verlegen Sie das Cinchkabel vom Headunit zum Amp Modul. Falls das Steuergerät nicht über einen
Cinchausgang verfügt, müssen Sie das benötigte Signal von den Lautsprecher Leitungen abgreifen.
Schneiden Sie hierzu die beiden Cinchstecker am Eingangsadapter ab.
Cut
Verbinden Sie die Kabel vom Adapter wie folgt mit den entsprechenden Lautsprecher Kabeln in
Fahrzeug:
Weiß auf links(+)
Weiß/Schwarz auf links(-)
Grau auf rechts(+)
Grau/Schwarz auf rechts(-)
Remote Kabel
Wenn Sie ein Cinchkabel vom Headunit zum Aktivmodul ziehen, muss auch das REM-Schaltspan-
nungskabel nach hinten an das Amp Modul gezogen werden. Schliessen sie dieses Kabel am Power
Stecker an das mittlere mit REM bezeichnete Terminal an.
Fernbedienungskabel Basspegel Fernbedienung
Finden Sie einen geeigneten Montageort für die Basspegelfernbedienung. Verlegen Sie das Signal-
kabel der Fernbedienung vom Steuergerät zum Verstärkermodul. Verbinden Sie den Stecker von
der Basspegel Fernbedienung mit dem entsprechenden Eingang am Amp Modul.
Bitte beachten: Anschluss der Basspegel Fernbedienung setzt GAIN Regler ausser Betrieb.
Wenn die Verkabelung beendet ist, schliessen Sie den Stromkreis durch Anbringen der negativen
Polklemme an der Batterie. Schalten Sie das Steuergerät an. Die Status LED am Amp Modul sollte
blau leuchten. Wenn die LED rot leuchtet, gehen Sie alle Installationsschritte nochmals durch.
