- Seite 1 EBP1000A ACTIVE BANDPASS SUBWOOFER INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Hauptmerkmale

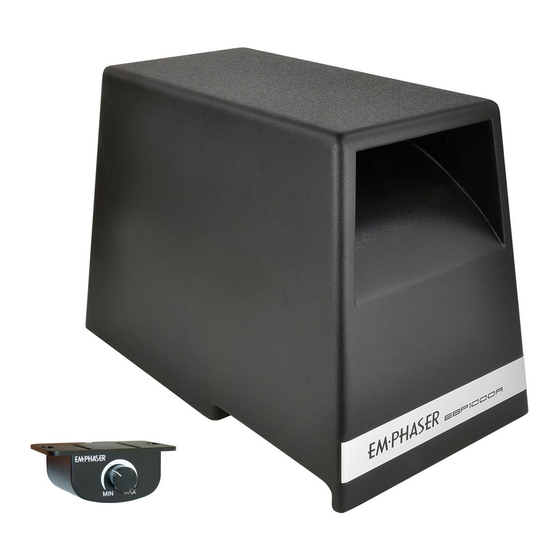

Wir danken Ihnen, das Sie sich zum Kauf dieses hochwertigen Produkts entschieden haben. ■ Bandpass Aktivsubwoofer Mit Ihrem neuen EMPHASER EBP1000A Aktiv-Subwoofer verbinden Sie die Vorteile eines passiven ■ 7 x 10” / 18 x 25 cm Langhub Basstreiber Gehäuse-Subwoofers und einer Mono Endstufe, in einem kompakten aber sehr leistungsstarken Format. -
Seite 3: Anschlüsse & Bedienelemente
3. ANSCHLÜSSE & BEDIENELEMENTE 3. ANSCHLÜSSE & BEDIENELEMENTE SILKSCREEN TYPENSCHILD/Terminal: x mm GAIN Eingangsempfindlichkeits-Potentiometer zur Anpassung des Amp Moduls an die Ausgangsspannung des Steuergeräts. PHASE Phasen Schalter um die akustische Phase des Subwoofers um 180° zu drehen. INPUT LEVEL ... -
Seite 4: Elektrischer Anschluss
Hauptstromkabel der Basspegel Fernbedienung mit dem entsprechenden Eingang am Amp Modul. EMPHASER empfiehlt bei einer Länge von 5 m einen minimalen Kabelquerschnitt von mindestens Bitte beachten: Anschluss der Basspegel Fernbedienung setzt GAIN Regler ausser Betrieb. 10 mm² Stromkabeln +12V und Masse. Diese Empfehlung garantiert eine problemlose Funktion des Verstärkermoduls. -
Seite 5: Einstellungen
Sie durch drehen des GAIN Reglers im Uhrzeigersinn langsam die Empfindlichkeit, bis sich genug Bassanteil in der Musik einstellt. ■ Wenn Sie für die Ansteuerung des EBP1000A ein OE CD-Radio, OE Navigation o.ä. nutzen, welches nicht über Cinchausgang und Remote Leitung verfügt, stellen Sie den INPUT LEVEL auf „Hi“. -
Seite 6: Inhaltsverzeichnis
6. SPECIFICATIONS ......... 17 7. EMPHASER LIMITED WARRANTY ......18... -
Seite 7: Connections And Controls
3. CONNECTIONS AND CONTROLS 3. CONNECTIONS AND CONTROLS SILKSCREEN TYPENSCHILD/Terminal: x mm INPUT GAIN CONTROL Input level control potentiometer to adjust the input gain of the active subwoofer to match with the head-unit output voltage. PHASE Two position slide switch to adjust the acoustical phase of the bass signal. INPUT LEVEL Input level control to match the output voltage of the head-unit’s RCA line-outs to the amplifier input section. -
Seite 8: Electrical Wiring
With the wiring completed, reconnect the negative battery lead. EMPHASER recommends a minimum power cable cross-section (for 5m total length) of no less than Switch on your head unit. The blue status LED of the amplifier should turn on. If the LED is lit red, 10mm²... -
Seite 9: Adjustments
INPUT LEVEL switch to “Lo”. ■ If you control the EBP1000A an OE CD radio, OE navigation use, which does not have RCA output Lowpass Frequency and remote administration, set the INPUT LEVEL to “Hi”. -
Seite 10: Emphaser Limited Warranty
Keep the original packing for later use and read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Should you have difficulty in finding an authorized EMPHASER service center, details are available from your local distributor. - Seite 11 Emphaser Inc., Wyoming, Michigan, U.S.A. Rev. B...
