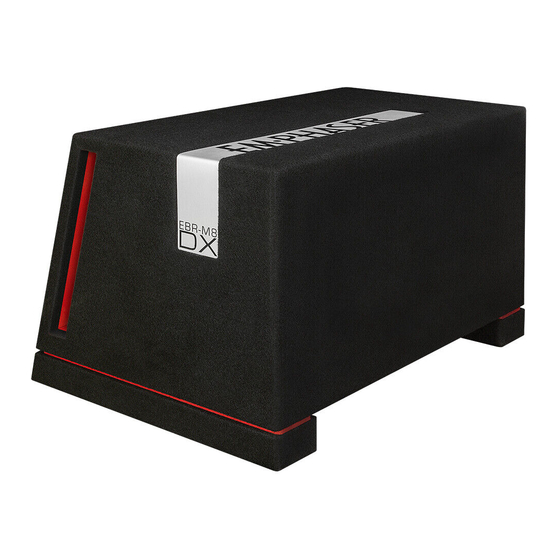

- Seite 1 MONOLITH SERIE PORTED TRUNK BOX SUBWOOFER EBR-M8DX EBR-M10DX INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Main Features
Congratulations on your purchase of this EMPHASER Monolith bass reflex cabinet subwoofer. SETTINGS Please read the following connection and adjustment instructions carefully before using this Bass reflex systems require a low-pass filtered signal for optimum sound quality. The low-pass unit to fully exploit its sound potential. filtration is achieved by the active crossover on the amplifier (bass channel or via the radio's This EMPHASER Monolith subwoofer is based on the bass-reflex operating principle, with DSP, which controls the sub-line out. Usual slopes are from 12 dB/oct to 24dB/oct. -
Seite 3: Gehäuseplatzierung
■ Bestückt mit 20 cm / 25 cm Monolith High-Performance Subwoofer Phasenrichtige Polung: Bedingt durch die Wegstreckendifferenz der Schallanteile von den ■ Basstreiber mit Doppelmagnet und 2 x 2 Ohm Doppelschwingspule Lautsprechersystemen in der Türe und dem Subwoofer im Kofferraum, sollte durch Umpolen ■ Gehäuseabstimmung für tiefe Basswiedergabe optimiert des Subwoofer Anschlusskabels am Terminalstecker die besser klingende bzw. die druck- ■ Stabile Gehäusekonstruktion aus MDF vollere Anschlussvariante ausgetestet werden. Die Beurteilung erfolgt immer auf dem Fah- ■ Slot Port Bassreflex mit 70 cm² / 78 cm² Öffnungsfläche rersitz, mit geschlossenem Kofferraum oder Heckklappe. Die Feineinstellung der Phase des ■ Downfire-Gehäuse mit platzsparender Rückwandschräge Basskanales kann – insofern vorhanden – auch über den Phase-Shift Regler am Verstärker ■ Anschlussfeld mit Push-Terminals oder eine Laufzeitkorrektur am Radio / Prozessor weiter optimiert werden. ■ Gebürstete Aluminium-Leiste mit EMPHASER Logo und Produktname Anmerkung: Eine Veränderung der Flankensteilheit des Tief- oder Hochpasses erfordert einen erneuten Hördurchgang für „korrekte Anschlusspolung“ am Terminal. TECHNISCHE DATEN EBR-M8DX EBR-M10DX GEHÄUSEPLATZIERUNG Maximale Belastbarkeit: 1000 W 1000 W Die Monolith Gehäusesubwoofer sind für eine Plazierung im Kofferraum, direkt hinter der Dauerbelastbarkeit: 500 W 500 W Rückbankschräge ausgelegt und akustisch auf diese Position im Fahrzeug abgestimmt. Wirkungsgrad parallel (1W/1m):... - Seite 4 Mit dieser Garantie gewährt EMPHASER für den Zeitraum von 2 Jahren, dass das Produkt zum Zeitpunkt des Ersterwerbs keine Material- und/oder Verarbei- Under this Warranty, EMPHASER warrants, for a period of 2 years, that the product is free from defects in material and/or workmanship at the time tungsfehler aufweist.
-
Seite 5: Notes / Notizen
NOTES / NOTIZEN ❏ ❏ Model number: EBR-8MDX EBR-10MDX Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Installation Approval Dealer’s address & stamp ❏ ❏ Installed by Self-installed authorized dealer by customer Installation date: Inspected and approved by: EMPHASER Manufacturer: ACR, Brändli + Vögeli AG, Bohrturmweg 1, CH-5330 Bad Zurzach, Switzerland Phone: (+41) (0)56 269 64 64, Fax: (+41) (0)56 269 64 65, mail@acr.eu, www.acr.eu EU Legal Representative: ACR S & V GmbH, Industriestraße 35, D-79787 Lauchringen, Germany... - Seite 6 Rev. A...
