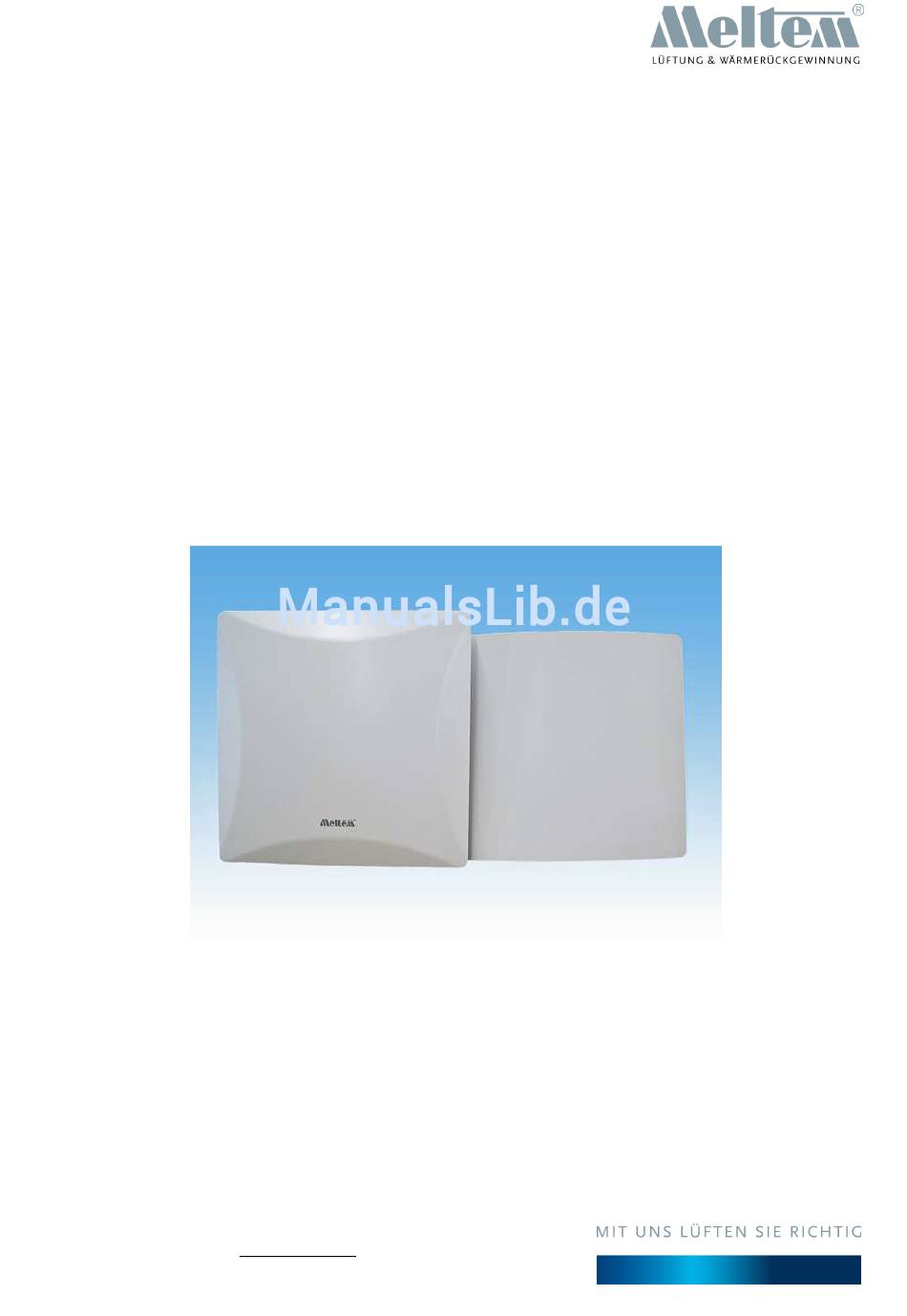

- Seite 1 Montage- und Betriebsanleitung VARIO Geräteserie - ErgoLine - ClassicLine • Aufputzgeräte • Unterputzgeräte Best.-Nr. 4751-00 13/2015 Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
-
Seite 2: Wichtige Hinweise
übergeben. • Die Lüftungsgeräte sind zur Entlüftung von innenliegenden Bädern, WC’s und Wohnküchen über Einzelentlüftungsanlagen mit gemeinsamer Hauptleitung bestimmt. Meltem haftet nicht für Schäden die durch unsachgemäßen oder bestimmungswidrigen Gebrauch verursacht werden. • Strahlwasserschutz (IPX5) ist nur gewährleistet bei geschlossener und eingerasteter Abdeckung. -
Seite 3: Inhaltsverzeichnis
Funktionsbeschreibungen ....................8 – 21 Beschreibung Klick Funktion……………………………………………………………………………………………. 22 Wartung ….……………......................... 23 Filterbezug ..........................24 Verpackungseinheit Lüftereinsatz VARIO ClassicLine und VARIO ErgoLine _____ 1.1 Ansaugdeckel VARIO ClassicLine 2.1 Ansaugdeckel VARIO ErgoLine 1.2 Filter VARIO CLassicLine 2.2 Filter VARIO ErgoLine 1.3 Filterträger VARIO ClassicLine... -
Seite 4: Montage Lüftereinsatz
• Mittels Schraube M6 x . . . werden der Filterträger und Lüftermotor miteinander verbunden. • Filter in die Vertiefung des Filterträgers einlegen. • Ansaugdeckel am Filterträger aufsetzen und andrücken. ClassicLine ErgoLine Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com... -
Seite 5: Elektroanschluss
V-40/60-K (-F, -NZ), V-40/100-K (-F, -NZ) 230 V~ 230 V~ Lüftereinsatz Vario: V-40/60, V-40/100 Lüftereinsatz Vario: Zweipoligen Schalter verwenden! V-40/60-KZ, V-40/100-KZ 24 V~ 230 V~ 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com... - Seite 6 Lüftereinsatz Vario: Grundlast schaltbar V-60-BM/N (-BM/I), V-100-BM/N (-BM/I) Doppelwechselschalter verwenden! 230 V~ 230 V~ Lüftereinsatz Vario: V-40/60/100 für 3-Stufenschalter (mit Nullstellung) z.B. Busch-Jaeger 2710 U 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
-
Seite 7: Änderung Der Einstellungen
50Hz entnehmen Sie bitte dem Typenschild IP X5 Iso-Kl.B Elektroanschluss Sc haltbild: B(s.Gehäuse) Anschlussdeckel 1. Anschlussdeckel abnehmen 2. Einstellung der gewünschten Funktionen(s. Tabelle) 3. Anschlussdeckel wieder aufstecken Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com... -
Seite 8: Funktionsbeschreibungen
Beim Einschalten des Lüfters startet dieser sofort seinen Betrieb. Nach dem Ausschalten des Lüfters beendet dieser sofort seinen Betrieb. Einstellmöglichkeit: keine Elektroanschlussbild: Lüftereinsatz Vario: V-40, V-60, V-100 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com... - Seite 9 Betrieb selbstständig zu beenden. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40-N (-I), V-60-N (-I), V-100-N (-I) V-40/60-K (-F, -NZ), V-40/100-K (-F, -NZ) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 10 Dauer der eingestellten Nachlaufzeit seinen Betrieb durch zu führen * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40-N (-I), V-60-N (-I), V-100-N (-I) V-40/60-K (-F, -NZ), V-40/100-K (-F, -NZ) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 11 Beim Einschalten des Lüfters startet dieser sofort seinen Betrieb. Nach dem Ausschalten des Lüfters, läuft dieser für die Dauer ca. 6 Min.* (Nachlaufzeit) nach, um dann seinen Betrieb selbstständig zu beenden. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-60-BM/N (-BM/I), V-100-BM/N (-BM/I) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 12 4 Std.* (Intervallzeit), um dann für die Dauer der eingestellten Nachlaufzeit seinen Betrieb durchzuführen. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-60-BM/N (-BM/I), V-100-BM/N (-BM/I) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 13 Grundlastbetrieb abschaltbar (nicht über Raumlicht). Einstellmöglichkeit: keine Elektroanschlussbild: Lüftereinsatz Vario: V-40/60, V-40/100 Lüftereinsatz Vario: V-40/60, V-40/100 Grundlast schaltbar Zweipoligen Schalter verwenden! Doppelwechselschalter verwenden! 230 V~ 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 14 Nach Ausschalten über 3-Stufenschalter (Nullstellung) stoppt der Lüfter seinen Betrieb. Einstellmöglichkeit: Luftleistungsstufen über 3-Stufenschalter Elektroanschlussbild: Lüftereinsatz Vario: V-40/60/100 für 3-Stufenschalter (mit Nullstellung) z.B. Busch-Jaeger 2710 U 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 15 Grundlastbetrieb. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40-N (-I), V-60-N (-I), V-100-N (-I) V-40/60-K (-F, -NZ), V-40/100-K (-F, -NZ) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 16 6 Min.* in Nennlastbetrieb (Nachlaufzeit) und schaltet danach automatisch ab. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40-N (-I), V-60-N (-I), V-100-N (-I) V-40/60-K (-F, -NZ), V-40/100-K (-F, -NZ) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 17 Ausschalten des Lüfters läuft dieser für die Dauer von 6 Min.* (Nachlaufzeit) im Nennlastbetrieb. Danach wird der Lüfterbetrieb beendet. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40/60-KF (-FF) , V-40/100-KF (-FF) 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 18 100m³/h). Nach dem Ausschalten bleibt der Lüfter für ca. 6 Min.* in Nennlastbetrieb (Nachlaufzeit) und schaltet danach automatisch in seinen Grundlastbetrieb. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40/60-KF-LX , V-40/100-KF-LX 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 19 Ausschalten des Lüfters läuft dieser für die Dauer von 6 Min.* (Nachlaufzeit) im Nennlastbetrieb. Danach wird der Lüfterbetrieb beendet. * werkseitige Einstellung Elektroanschlussbild: Lüftereinsatz Vario: V-40/60-KZ, V-40/100-KZ 24 V~ 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 20 ACHTUNG: Die Feuchtesensoren sollten vor Inbetriebnahme an das Raumklima akklimatisiert werden um Funktionsprobleme beim Testlauf zu vermeiden (z.B.: vom kalten in warme Räume oder umgekehrt). Einstellmöglichkeit: keine Elektroanschlussbild Lüftereinsatz Vario: V-40/60-F, V-40/100-F Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
- Seite 21 ACHTUNG: Die Feuchtesensoren sollten vor Inbetriebnahme an das Raumklima akklimatisiert werden um Funktionsprobleme beim Testlauf zu vermeiden (z.B.: vom kalten in warme Räume oder umgekehrt). Einstellmöglichkeit: keine Elektroanschlussbild: Lüftereinsatz Vario: V-40/60-FF, V-40/100-FF 230 V~ Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
-
Seite 22: Beschreibung Klick Funktion
Nach dem Ausschalten des Schalters wird der eingestellte Nachlaufbetrieb in Nennlast ausgeführt. Dabei wird eine DIN(18017 T.3)- gerechte Entlüftung sichergestellt, da die Nachlauffunktion in Nennlast gewährleistet ist. Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com... -
Seite 23: Wartung
Wartung Bis auf einen regelmäßigen Filterwechsel sind alle Meltem – Geräte dieser Serie wartungsfrei. Wichtiger Hinweis zum Filterwechsel Sowohl bei den Unterputz- als auch bei den Aufputzgeräten der Serie VARIO ist ein regelmäßiger Wechsel der Luftfilter erforderlich. Die Zeitabstände zwischen den Filterwechseln können von uns nicht vorbestimmt werden und hängen stark von der Dauer und Art der Benutzung der Räume ab. -
Seite 24: Filterbezug
Weitere Informationen zu Ihrem Lüftungsgerät erhalten Sie auf unserer Internetseite http://www.meltem.com/lueftung/downloads/ Gerne stehen wir Ihnen auch persönlich unter Tel: 08141/3690-0 Fax: 08141/3690-60 info@meltem.com oder E-Mail an zur Verfügung Meltem Lüftungsgeräte GmbH & Co. KG Am Hartholz 4 D-82239 Alling info@meltem.com www.meltem.com...
