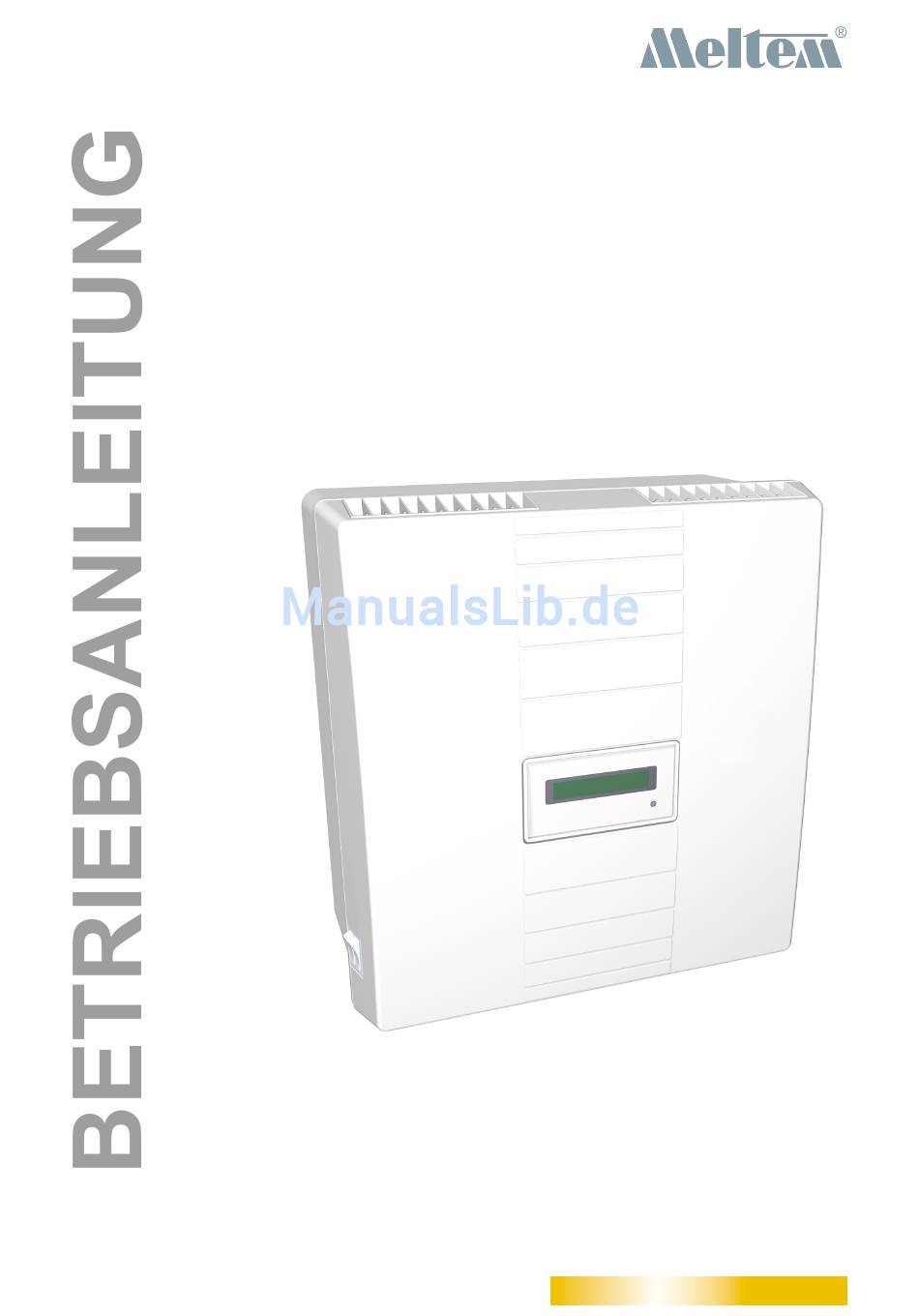

Meltem M-WRG-K Betriebsanleitung
Lüftungsgerät m-wrg-k
(komfortversion)
Vorschau ausblenden
Andere Handbücher für M-WRG-K:
- Betriebsanleitung (44 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Betriebsanleitung (44 Seiten)
Inhaltsverzeichnis
Quicklinks
Artikel-Nr. 5302-01 06/2015 DE
Meltem Wärmerückgewinnung GmbH & Co. KG
Am Hartholz 4 · D-82239 Alling
info@meltem.com · www.meltem.com
KOMFORT-WOHNRAUMLÜFTUNG MIT WÄRMERÜCKGEWINNUNG
Lüftungsgerät M-WRG-K
(Komfortversion)
M-WRG-K
M-WRG-K/FC
LÜFTUNG & WÄRMERÜCKGEWINNUNG
M IT UN S LÜF T E N SI E RI CHTI G
Inhaltsverzeichnis
Verwandte Anleitungen für Meltem M-WRG-K
Inhaltszusammenfassung für Meltem M-WRG-K
- Seite 1 KOMFORT-WOHNRAUMLÜFTUNG MIT WÄRMERÜCKGEWINNUNG Lüftungsgerät M-WRG-K (Komfortversion) M-WRG-K M-WRG-K/FC Artikel-Nr. 5302-01 06/2015 DE M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com...
-
Seite 2: Inhaltsverzeichnis
Bedienungs- und Anzeigeelemente am Lüftungsgerät ........... 16 LCD-Display ........................16 Infrarot-Fernbedienung ....................17 M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 2 -... - Seite 3 Fehlerbehebung ......................41 Übersicht über die Programme ................... 42 M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 3 -...
- Seite 4 Betriebsanleitung Lüftungsgerät M-WRG-K (Komfortversion) LÜFTUNG & WÄRMERÜCKGEWINNUNG M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 4 -...
-
Seite 5: Einleitung

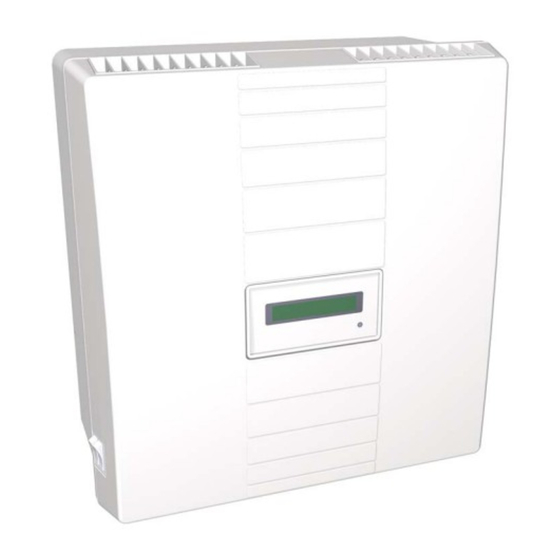

M-WRG-K und M-WRG-K/FC (siehe Abb. 1). Abb. 1: Lüftungsgeräte M-WRG-K und M-WRG-K/FC M-WRG-K steht für Meltem Wärmerückgewinnung mit Komfort. Das Know-how aus über 30 Jah- ren Wohnraumlüftung ist in dieses Produkt der Firma Meltem Wärmerückgewinnung eingeflossen. Das Lüften über Fenster, besonders während der Heizperiode, gehört der Vergangenheit an. Das Lüftungsgerät führt vollautomatisch Außenluft zu und erwärmt diese durch Wärmerückgewinnung aus der abgesaugten Abluft. -
Seite 6: Zielgruppe
Die Lüftungsgeräte sind für den Dauerbetrieb ausgelegt und können sowohl in Aufputz- als auch in Unterputzmontage installiert werden. Die Lüftungsgeräte sind wartungsarm, wichtig ist aber der regelmäßige Filterwechsel. Das Lüftungsgerät M-WRG-K bietet diverse Lüftungsprogramme inkl. Feuchteregelung. M-WRG-K/FC verfügt zusätzlich über eine CO - und Mischgasregelung. Mischgase sind flüchtige... -
Seite 7: Typenschild
1.7.5 Geräteausstattung Leistungsregelung 10-stufig Zuluft-/Abluftventilator EC-Gleichstrommotor, Radialventilator Wärmeübertrager Kreuzstrom-Plattenwärmeübertrager M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 7 -... -
Seite 8: Filter
Ein-/Ausschalten, Standby-Betrieb und Stromaus- fall Frostschutzfunktion Feuchteregelung Temperaturregelung - und Mischgasregelung nur M-WRG-K/FC Diverse Lüftungsprogramme (Zeit, Temperatur, Zu-/Abluft) LCD-Display Infrarot-Fernbedienung M-WRG-FB für Bedienung M-WRG-K zusätzlich erforder- lich, nicht im Lieferumfang enthalten 1.7.6 Filter Bezeichnung Filterklasse Filterfläche Standardfilter 0,36 m Allergikerfilter (optional) 0,32 m... -
Seite 9: Sicherheitshinweise
Berücksichtigen Sie die Schutzkappe Netzschalter (M-WRG-SN, Art.-Nr. 5430) bei der Bestellung des Lüftungsgeräts. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 10: Hinweise Zum Betrieb Der Lüftungsgeräte
(z. B. Lichtpauserei, Reinigung) kann das Lüftungsgerät in seiner Funktion beein- trächtigt oder beschädigt werden. — Bei nicht bestimmungsgemäßem Gebrauch übernimmt Meltem Wärmerückgewinnung GmbH & Co. KG keine Haftung für eventuell auftretende Schäden und keine Gewährleis- tung für einwandfreies und funktionsgemäßes Arbeiten der Komponenten. -
Seite 11: Gewährleistung Und Haftung
— Das Lüftungsgerät wurde ohne Filter betrieben. Abmessungen Abb. 3: Abmessungen Lüftungsgerät M-WRG-K und M-WRG-K/FC, in Millimeter M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com ·... -
Seite 12: Aufbau Und Funktion
Öffnung zum Ansaugen der Außenluft Öffnung zum Ausblasen der Fortluft Abb. 6: Fassadenabschluss M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 12 -... -
Seite 13: Funktionsbeschreibung
Kreuzstrom-Plattenwärmeübertrager Abluftventilator Zuluftventilator Abb. 8: Komponenten für den Luftaustausch M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 13 -... -
Seite 14: Funktionsprinzip Des Kreuzstrom-Plattenwärmeübertragers
Anderenfalls kann es durch die Kondensation der Luftfeuchte an den kalten Wänden zu Feuchteschäden kommen. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 15: Betrieb In Der Kalten Jahreszeit
► Beachten Sie die Filterwechselanzeige und wechseln Sie erforderlichenfalls die Filter. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 15 -... -
Seite 16: Bedienungs- Und Anzeigeelemente
* = Frostschutzfunktion aktiv Kurzbeschreibung des Programms Gewähltes Programm M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 16 -... -
Seite 17: Infrarot-Fernbedienung
Wert erhöhen Nächsten Wert wählen Programm starten/Zurück ohne Speichern M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 17 -... -
Seite 18: Inbetriebnahme
Beim Einschalten öffnen sich beide Luftklappen (siehe Pos. 1 in Abb. 13). Abb. 12: Luftklappen geschlossen Abb. 13: Luftklappen geöffnet M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 18 -... -
Seite 19: Batterien In Infrarot-Fernbedienung Einlegen
Kreuzschlitzschraube. Abb. 14: Batteriefach öffnen Abb. 15: Batterien einlegen M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 19 -... -
Seite 20: Betrieb Des Lüftungsgeräts
Für bestimmte Einstellungen ist eine Messwerterfassung notwendig, die etwas Zeit benötigt. Das Lüftungsgerät reagiert deshalb auf manche Eingaben zeitverzögert. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 21: Tag Und Uhrzeit Einstellen
Lüftungsgeräts nicht weiter und die Lüftungsprogramme arbeiten nicht mehr zu den gewünschten Zeiten. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 22: Lüftungsprogramme
- Taste, um die Einstellung zu speichern und das Lüftungspro- gramm zu starten. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 23: P2" Intervallprogramm
In diesem Fall zeigt das Lüftungsgerät nur P2 Pause und die Restlaufzeit an. Im Betriebsintervall ist die geringste Lüftungsstufe LS:01. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 24: P3" Tag-/Wochenprogramm
Stellen Sie mit der + - Taste oder der Stoppzeit ein. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 24 -... -
Seite 25: P4" Feuchteprogramm
Luftfeuchtigkeit der Raumluft. Die gemessene Luftfeuchtigkeit der Zuluft wird in Abhängigkeit der Raumlufttemperatur berechnet. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... - Seite 26 - Taste, um die Einstellung zu speichern und das Lüftungspro- gramm zu starten. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com...
-
Seite 27: P5" Temperaturprogramm
Stellen Sie mit der + - Taste oder der M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 27 -... -
Seite 28: P6" Luftqualität
10.7 „P6“ Luftqualität HINWEIS — Das Lüftungsprogramm „P6“ Luftqualität ist nur beim Lüftungsgerät M-WRG-K/FC verfüg- bar. — Nach Erstinbetriebnahme muss das Lüftungsgerät mindestens 4 h ohne Stromunterbre- chung eingeschaltet bleiben, damit der CO - und Mischgassensor kalibriert werden kann. - Seite 29 - 1200 ppm in 50-er Schritten. Die Werkseinstellung beträgt 600 ppm. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com...
-
Seite 30: P7" Lüftungsprogramm (Querlüftung Mit Zwei Lüftungsgeräten)
Der Effekt der Wärmerückgewinnung wird umso geringer, je weiter die Werte der Lüftungs- stufe Abluft (LSA) und der Lüftungsstufe Zuluft (LSZ) auseinander liegen. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... - Seite 31 Der blinkende Cursor markiert den aktuell zu verändernden Wert. Anfänglich steht der Cursor auf der Lüftungsstufe für die Abluft LSA für den Nachtbetrieb. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com...
- Seite 32 Tagbetriebs (Pause) auf LS:00 und wählen Sie für die Dauer des Nachtbetriebs Lauf 23:59. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com...
-
Seite 33: Zusatzfunktionen
Auf dem LCD-Display wird die eingestellte Sprache angezeigt, z. B.: DE-Deutsch M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 33 -... -
Seite 34: P8" Einstellwerte
Aktivieren Sie das Programm „P8“ Einstellwerte (siehe Abschnitt 9.2.1 auf Seite 20). M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com... -
Seite 35: 11.3.3 Klappen Schließen Im Pausenmodus
Drücken Sie 1x die - Taste, um die Einstellwerte zu verlassen. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 35 -... -
Seite 36: P9" Betriebsstundenanzeige
► Beachten Sie, dass die Betriebsstundenanzeige alle 4 h aktualisiert wird. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 36 -... -
Seite 37: Filterwartung
Der Filterwechsel muss durchgeführt werden, wenn das Warnsignal stündlich, jeweils eine Sekunde lang ertönt. Durch diesen längeren Zeitraum der Warnung ist der Nutzer in der Lage rechtzeitig Ersatzfilter zu bestellen. Sie können den Filterwechsel ohne Werkzeug vornehmen. 12.1 Filterauswahl Für das Lüftungsgerät M-WRG-K stehen mehrere Filterklassen zur Auswahl: Art.-Nr. Bezeichnung Filtertyp Filterklasse Anwendungsbereich 5571 M-WRG-FS Standardfilter (für... -
Seite 38: 12.3.1 Deckel Von Lüftungsgerät Abnehmen
Zwischenplatte (Pos. 2 in Abb. 19) aufliegt. Abb. 19: Filter einsetzen M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 38 -... -
Seite 39: Deckel Auf Lüftungsgerät Aufsetzen
Deckel hörbar einrastet. Abb. 20: Deckel auf Lüftungsgerät aufsetzen M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 39 -... -
Seite 40: Reinigung
Verwenden Sie zur Reinigung niemals säurehaltige, ätzende oder scheuernde Reinigungs- mittel. M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 40 -... -
Seite 41: Fehlerbehebung
Display für ca. 30 s ausschalten und wieder einschalten M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 41 -... -
Seite 42: Übersicht Über Die Programme
21°C 65% 10°C LS:08 starten/Zurück ohne P4 Hand Speichern M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 42 -... - Seite 43 Pausenmodus ▓Ja oder Laufzeit P9 Betriebsstunden P9 Stunden: 21 h M IT UN S LÜF T E N SI E RI CHTI G Meltem Wärmerückgewinnung GmbH & Co. KG Am Hartholz 4 · D-82239 Alling info@meltem.com · www.meltem.com - 43 -...
- Seite 44 Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft und notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Copyright © Meltem Wärmerückgewinnung GmbH & Co. KG Änderungen vorbehalten Meltem Wärmerückgewinnung GmbH & Co. KG...
