G E R M A N Y
+
COMPIT + COMPIT
GEBRAUCHSANLEITUNG STAND 03.2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für sks COMPIT+

Inhaltszusammenfassung für sks COMPIT+

  • Seite 1 G E R M A N Y COMPIT + COMPIT GEBRAUCHSANLEITUNG STAND 03.2019...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Hinweise zur Anleitung und zum Hersteller Anleitung verfügbar halten Gestaltungsmerkmale dieser Anleitung Urheberrecht Herstelleradresse Sicherheit Bestimmungsgemäßer Gebrauch Grundlegende Sicherheitshinweise Brand, Explosionen oder Stromschlag vermeiden Versagen eines Herzschrittmachers oder eines anderen Implantats vermeiden Gestaltungsmerkmale von Warnhinweisen Gestaltungsmerkmale von Sachschäden Gestaltungsmerkmale von Tipps Beschreibung Übersicht Lieferumfang COMPIT Übersicht Lieferumfang COMPIT+...

  • Seite 4: Hinweise Zur Anleitung Und Zum Hersteller

    G E R M A N Y Hinweise zur Anleitung und zum Hersteller Hinweise zur Anleitung und zum Hersteller Diese Anleitung hilft Ihnen beim sicheren Gebrauch der Produktfamilie „COMPIT“ und „COMPIT+“. Das COMPIT ist eine Smartphone-Halterung für Smartphones. Das COMPIT+ besteht aus COMPIT und +COM/UNIT. Die +COM/UNIT ist ein Lade- und Kommunikationsstation für Smartphones.

  • Seite 5: Urheberrecht

    Urheberrecht Diese Anleitung enthält Informationen, die dem Urheberrecht unterliegen. Ohne vorherige schriftliche Ge- nehmigung der SKS metaplast Scheffer-Klute GmbH darf diese Anleitung nicht in irgendeiner Form kopiert, gedruckt, verfilmt, verarbeitet, vervielfältigt oder verbreitet werden, weder vollständig noch in Auszügen. ©2019 SKS metaplast Scheffer-Klute GmbH Alle Rechte vorbehalten.

  • Seite 6: Sicherheit

    G E R M A N Y Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Das Produkt ist für den privaten Einsatz konzipiert. Das COMPIT dient zum Befestigen eines Smartphones am Lenker des Fahrrads. Es ist für Lenker mit folgen- den Durchmessern vorgesehen. 22,2 mm ●...

  • Seite 7: Grundlegende Sicherheitshinweise

    G E R M A N Y Sicherheit Grundlegende Sicherheitshinweise Brand, Explosionen oder Stromschlag vermeiden Schwere oder tödliche Verletzungen durch Explosion, Brand oder Stromschlag bei unsachgemäßer Verwen- dung des Produkts sind möglich. Prüfen Sie, ob die auf dem Netzadapter angegebene Spannung der Netzspannung vor Ort entspricht, ➤...

  • Seite 8: Gestaltungsmerkmale Von Warnhinweisen

    G E R M A N Y Sicherheit Gestaltungsmerkmale von Warnhinweisen VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. Gestaltungsmerkmale von Sachschäden ACHTUNG Diese Hinweise warnen vor einer Situation, die zu Sachschäden und eingeschränkter Funktionalität führt.

  • Seite 9: Beschreibung

    G E R M A N Y Beschreibung Übersicht Lieferumfang COMPIT BENENNUNG Klemmarme für COMPIT mit Adapter (R: rechts, L: links), 2x Andockstation zum Befestigen des Smartphones mit Cover oder der +COM/UNIT Klemmarme für COMPIT ohne Adapter Schrauben für die Befestigung des COMPIT mit Klemmarmen am Lenker des Fahrrads (4x20), 4x Inbusschlüssel 3 mm...
  • Seite 10 G E R M A N Y Beschreibung BENENNUNG Torx -Schlüssel Tx20 Gummiadapter für Lenker mit einem Durchmesser von 31,8 mm, 4x Gummiadapter für Lenker mit einem Durchmesser von 22,2 mm, 4x Gummiadapter für Lenker mit einem Durchmesser von 25,4 mm, 4x COM/LIGHT Adapter Schrauben für die Befestigung des COM/LIGHT Adapter (M5x16) Schrauben für die Befestigung der Frontleuchte (M4x8), 2x...
  • Seite 11 G E R M A N Y Beschreibung Übersicht Lieferumfang COMPIT + BENENNUNG Klemmarme für COMPIT mit Adapter (R: rechts, L: links), 2x Andockstation zum Befestigen des Smartphones mit Cover oder der +COM/UNIT Klemmarme für COMPIT ohne Adapter, 2x Torx -Schlüssel Tx20 Inbusschlüssel 3 mm Schrauben zum Befestigung des COMPIT mit Klemmarmen am Lenker...
  • Seite 12 G E R M A N Y Beschreibung BENENNUNG USB-Kabel zum Laden der +COM/UNIT Gummiadapter für den Lenker mit einem Durchmesser 31,8 mm, 4x Gummiadapter für den Lenker mit einem Durchmesser 22,2 mm, 4x Gummiadapter für den Lenker mit einem Durchmesser 25,4 mm, 4x COM/LIGHT Adapter Schrauben für die Befestigung des COM/LIGHT Adapter (M5x16), 2x Schrauben für die Befestigung der Frontleuchte (M4x8), 2x...

  • Seite 13: Übersicht Compit

    G E R M A N Y Beschreibung Übersicht COMPIT BENENNUNG Andockstation zum Befestigen des Smartphones mit Cover oder der +COM/UNIT Sicherheitshebel zum Arretieren des Smartphones mit Cover oder der + COM/UNIT Klemmarme Gummiadapter (auf beiden Seiten) Neigungsschraube (auf beiden Seiten)

  • Seite 14: Übersicht Compit Mit Com/Light

    G E R M A N Y Beschreibung Übersicht COMPIT mit COM/LIGHT BENENNUNG Andockstation zum Befestigen des Smartphones mit Cover oder der +COM/UNIT mit Cover Sicherheitshebel zum Arretieren des Smartphones mit Cover oder der +COM/UNIT Klemmarme Neigungsschraube (auf beiden Seiten) Gummiadapter (auf beiden Seiten) COM/LIGHT...

  • Seite 15: Übersicht Com/Light

    G E R M A N Y Beschreibung Übersicht COM/LIGHT BENENNUNG Sicherungsscheiben für die Befestigung der Frontleuchte Schrauben für die Befestigung der Frontleuchte (M4x8) Achse zum Anbringen der Frontleuchte Schrauben für die Befestigung des COM/LIGHT Adapter (M5x16)

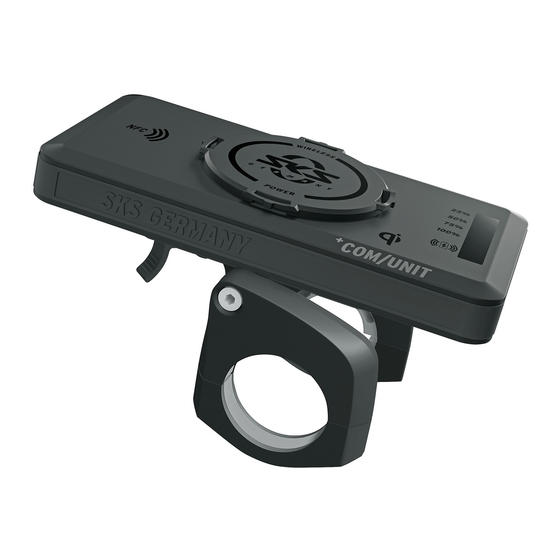

  • Seite 16: Übersicht +Com/Unit

    G E R M A N Y Beschreibung Übersicht + COM/UNIT BENENNUNG Qi-Andockstation (kabelloses Laden) zum Befestigen des Smartphones mit Cover Taste zum Ein- und Ausschalten Andockstation für die Befestigung am COMPIT Gehäuse-Input (zwei Kontaktstifte im Gehäuse) USB-Input USB-Output LED-Statusanzeige NFC-Lesebereich...

  • Seite 17: Led-Statusanzeige

    G E R M A N Y Beschreibung LED-Statusanzeige + COM/UNIT STATUS ANZEIGE Batterieanzeige 4 LEDs blinken orange +COM/UNIT wird nacheinander geladen 1 LED leuchtet 0%-25% Batteriekapazität 2 LEDs leuchten 25%-50% Batteriekapazität 3 LEDs leuchten 50%-75% Batteriekapazität 4 LEDs leuchten 75%-100% Batteriekapazität Indikator für...

  • Seite 18: Aufgabe Und Funktion

    G E R M A N Y Beschreibung Aufgabe und Funktion COMPIT Das COMPIT dient zum Befestigen des Smartphones am Lenker des Fahrrads. Am COMPIT kann das Smart- phone mit einem Dreh mithilfe eines optionalen Covers über die die Andockstation horizontal und vertikal befestigt werden.

  • Seite 19: Technische Daten

    G E R M A N Y Beschreibung Technische Daten +COM/UNIT Abmessung 130 x 70 x 21,5 mm Gewicht ~188 g USB-Input DC 5 V/2 A USB-Output DC 5 V/2 A Gehäuse-Input* DC 5–15 V/2 A Wireless-Übertragungsleistung Wireless-Effizienz >70% Betriebsfrequenz 110 KHz–205 KHz Wireless Output DC 5 V/1 A...

  • Seite 20: Auspacken Und Lieferumfang Prüfen

    G E R M A N Y Auspacken und Lieferumfang prüfen Auspacken und Lieferumfang prüfen Entnehmen Sie das Produkt der Verpackung. ➤ Bewahren Sie die Originalverpackung für eine eventuelle Rücksendung an den Kundendienst auf. ➤ Prüfen Sie den Lieferumfang auf Richtigkeit und Vollständigkeit (siehe ab Seite 9). ➤...

  • Seite 21: Compit Am Lenker Des Fahrrads Befestigen Und Entfernen

    G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen COMPIT am Lenker des Fahrrads befestigen und entfernen Voraussetzungen Das COMPIT können Sie am Fahrrad anbringen, wenn Ihr Fahrrad über folgende Voraussetzungen verfügt: Benennung Erläuterung Vorbaubreite maximal 49 mm Ø...

  • Seite 22: Ohne Com/Light

    G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Ohne COM/LIGHT Um das COMPIT am Lenker Ihres Fahrrads zu befestigen, gehen Sie wie folgt vor: Wählen Sie die für den Lenker Ihres Fahrrads passenden Gummiadapter. ➤...
  • Seite 23 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Bringen Sie das COMPIT (2) mit den Klemmarmen an dem Lenker des Fahrrads an. ➤...
  • Seite 24 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen VORSICHT Wenn die Schrauben beim Befestigen des COMPIT am Fahrrad nicht gleichmäßig angezogen werden, kann sich das COMPIT vom Fahrrad lösen und zu Verletzungen führen. ➤ Ziehen Sie beim Befestigen des COMPIT die Schrauben abwechselnd gleichmäßig an.

  • Seite 25: Mit Com/Light

    G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Mit COM/LIGHT ACHTUNG Das Anbringen des COM/LIGHT an den Klemmarmen nach dem Befestigen des COMPIT am Lenker des Fahrrads kann zur Beschädigung des COMPIT führen. ➤ Befestigen Sie zuerst das COM/LIGHT an den Klemmarmen.
  • Seite 26 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Wählen Sie die für den Lenker Ihres Fahrrads passenden Gummiadapter. ➤ Setzen Sie die entsprechenden Gummiadapter (4) in Pfeilrichtung wie unten abgebildet ➤ in die Klemmarme ein.
  • Seite 27 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Bringen Sie das COMPIT (5) mit den Klemmarmen (6) am Lenker des Fahrrads an. ➤...
  • Seite 28 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen VORSICHT Wenn die Schrauben beim Befestigen des COMPIT am Fahrrad nicht gleichmäßig angezogen werden, kann sich das COMPIT vom Fahrrad lösen und zu Verletzungen führen. ➤ Ziehen Sie beim Befestigen des COMPIT die Schrauben abwechselnd gleichmäßig an.
  • Seite 29 G E R M A N Y COMPIT am Lenker des Fahrrads befestigen und entfernen Nach dem Befestigen des COMPIT am Lenker des Fahrrads können Sie eine Frontleuchte am COM/LIGHT anbringen. Hierzu gehen Sie wie folgt vor: Stecken Sie den Fuß der Frontleuchte (11) mit den Sicherungsscheiben (10) auf jeder Seite des ➤...

  • Seite 30: Smartphone Am Compit Befestigen Und Entfernen

    G E R M A N Y Smartphone am COMPIT befestigen und entfernen Smartphone am COMPIT befestigen und entfernen Um Ihr Smartphone am COMPIT zu befestigen, gehen Sie wie folgt vor: Setzen Sie Ihr Smartphone in das entsprechende Cover gemäß der entsprechenden Anleitung ein. ➤...
  • Seite 31 G E R M A N Y Smartphone am COMPIT befestigen und entfernen Je nach Drehung ist Ihr Smartphone vertikal (3) bzw. horizontal (4) befestigt. Der Sicherheitshebel (5) ist arretiert. Um Ihr Smartphone vom COMPIT zu entfernen, gehen Sie wie folgt vor: Drücken Sie den Sicherheitshebel (5) nach unten.

  • Seite 32: Neigung Einstellen

    G E R M A N Y Neigung einstellen Neigung einstellen Ihr Smartphone können Sie durch die Neigungseinstellung am COMPIT in die gewünschte Position bringen. Um die Neigung einzustellen, gehen Sie wie folgt vor: Drücken Sie das Smartphone (1) am COMPIT nach unten bzw. nach oben, bis Sie die gewünschte Position ➤...

  • Seite 33: Smartphone Über +Com/Unit Laden

    G E R M A N Y Smartphone über +COM/UNIT laden Smartphone über + COM/UNIT laden Smartphone ohne Kabel laden Wenn Sie über ein Smartphone mit Qi-Ladefunktion verfügen, können Sie es ohne Kabel über +COM/UNIT unterwegs laden. Hierbei gehen Sie wie folgt vor: Stellen Sie sicher, dass die +COM/UNIT ausreichend (min.
  • Seite 34 G E R M A N Y Smartphone über +COM/UNIT laden Je nach Drehung ist Ihr Smartphone vertikal (3) bzw. horizontal (4) befestigt. Die untere LED blinkt blau. Das Smartphone lädt. Um den Ladevorgang manuell zu beenden und die +COM/UNIT auszuschalten, ohne das Smartphone ➤...

  • Seite 35: Smartphone Mit Kabel Laden

    G E R M A N Y Smartphone über +COM/UNIT laden Smartphone mit Kabel laden Wenn Sie über ein Smartphone ohne Qi-Ladefunktion verfügen, können Sie es mit einem optionalen USB-Kabel über die +COM/UNIT unterwegs laden. Hierbei gehen Sie wie folgt vor: Stellen Sie sicher, dass +COM/UNIT ausreichend (min.

  • Seite 36: Nfc Nutzen

    Auf diese Weise lassen sich beim Scannen des NFC Chips der +COM/UNIT mehrere Smartphone-Einstellun- gen auf einmal ändern und Apps automatisch starten, wie z. B. die SKS MYBIKE App. Um die NFC (NEAR FIELD COMMUNICATION) nutzen zu können, gehen Sie wie folgt vor: Aktivieren Sie die NFC (NEAR FIELD COMMUNICATION) auf Ihrem Smartphone.

  • Seite 37: Com/Unit Laden

    G E R M A N Y + COM/UNIT laden + COM/UNIT laden Um die +COM/UNIT zu laden, gehen Sie wie folgt vor: Stecken Sie den Stecker des im Lieferumfang enthaltenen USB-Kabels in die USB-Eingangsbuchse (1) ➤ und verbinden Sie es mit einem geeigneten Ladegerät. Wenn die Batterie der +COM/UNIT komplett aufgeladen ist, leuchten alle vier orangenen LEDs.

  • Seite 38: Fehler Beheben

    Ursache Ursache Die blaue LED der +COM/UNIT Fehler beim Laden des ➤ Entfernen Sie Ihr Smartphone blinkt schnell. Smartphones aus der +COM/UNIT und korrigieren Sie dessen Position. Stellen Sie dabei sicher, dass Ihr Smartphone in der Mitte auf dem SKS-Logo liegt.

  • Seite 39: Produkt Pflegen

    G E R M A N Y Produkt pflegen Produkt pflegen Um das Produkt zu pflegen, gehen Sie wie folgt vor: Säubern Sie das Produkt bei Bedarf äußerlich mit einem angefeuchteten Tuch. ➤...

  • Seite 40: Zubehör

    G E R M A N Y Zubehör Zubehör Bezeichnung Bestellnummer Cover iPhone 6/7 /8 11538 Cover iPhone 6+/7+/8+ 11539 Cover iPhone X 11540 Cover SAMSUNG S7 11576 Cover SAMSUNG S8 11577 Cover SAMSUNG S9 11578 Cover HUAWEI P20 PRO+ 11579 Bezeichnung Bestellnummer...

  • Seite 41: Produkt Entsorgen

    G E R M A N Y Produkt entsorgen Produkt entsorgen In Deutschland Entsorgen Sie die Verpackung des Produkts sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum ➤ Sammeln von Papier, Pappe und Leichtverpackungen. Entsorgen Sie das Produkt mit dem Zubehör getrennt vom Hausmüll. Informationen zu Sammelstellen, ➤...

  • Seite 42: Garantieerklärung

    Garantieerklärung Garantieerklärung SKS metaplast Scheffer-Klute GmbH GERMANY gewährt im Rahmen der gesetzlichen Regelungen auf alle im Lieferumfang enthaltenen Teile eine Herstellergarantie von 2 Jahren ab Kaufdatum (Nachweis per Kauf- beleg). Ausgenommen davon sind Verschleißteile – insbesondere die +COM/UNIT Akku-Einheit. Für diese gewährt SKS GERMANY eine Garantie von 6 Monaten.

  • Seite 43: Rücksendung An Kundendienst

    Sobald Sie einen Schaden am Produkt festgestellt haben, gehen Sie wie folgt vor: Senden Sie das Produkt in der Originalverpackung mit einer präzisen Schadensbeschreibung zur Repara- ➤ tur an folgende Adresse: SKS metaplast Scheffer-Klute GmbH Zur Huberstushalle 4 59846 Sundern Tel.: +49-2933-8310...
  • Seite 44 G E R M A N Y...
  • Seite 45 G E R M A N Y COMPIT + COMPIT Instructions for Use Version: 03/2019...
  • Seite 47 CONTENTS Information concerning the Instructions and the Manufacturer Keep the instructions at hand Design characteristics of these instructions Copyright Address of the Manufacturer Safety Intended Use Basic Safety Instructions Avoid fire, explosions or electric shocks Avoid a cardiac pacemaker or other implant failure Design characteristics of the warning instructions Design characteristics of property damage Desugn characteristics of tips...

  • Seite 48: Information Concerning The Instructions And The Manufacturer

    G E R M A N Y Information concerning the Instructions and the Manufacturer Information concerning the Instructions and the Manufacturer These instructions help you to use the “COMPIT“ and “COMPIT+“ product range safely. The COMPIT is a smartphone holder for smartphones. The COMPIT+ comprises the COMPIT and the +COM/UNIT.

  • Seite 49: Copyright

    These instructions include information that is protected by copyright. These instructions are not to be co- pied, printed out, filmed, processed, duplicated or distributed in any form whatsoever, whether in part or in its entirety without prior written approval of SKS metaplast Scheffer-Klute GmbH. ©2019 SKS metaplast Scheffer-Klute GmbH All rights reserved.

  • Seite 50: Safety

    G E R M A N Y Safety Safety Intended Use The product is designed for private use. The COMPIT serves to mount a smartphone on the handlebars of the bicycle. It is designed for use with handlebars with the following diameters: 22.2 mm ●...

  • Seite 51: Basic Safety Instructions

    G E R M A N Y Safety Basic Safety Instructions Avoid fire, explosions or electric shocks Severe or mortal injuries resulting from an explosion, fire or electric shock are possible should the product not be used correctly. Check whether the voltage stated on the power adapter is the same as the local mains voltage ➤...

  • Seite 52: Design Characteristics Of The Warning Instructions

    G E R M A N Y Safety Design characteristics of the warning instructions CAUTION Instructions with the word CAUTION warn of a situation that could result in slight or moderate injuries. Design characteristics of property damage WARNING These instructions warn of a situation that could cause property damage and restricted functions.
  • Seite 53 G E R M A N Y Description Description Designation Clamping arms for the COMPIT with an adapter (R: right, L: left), 2x Docking station for mounting the smartphone with a cover or the +COM/UNIT Clamping arms for the COMPIT without an adapter Screws for mounting the COMPIT with clamping arms on the handlebar of the bicycle (4x20), 4x Allen key 3 mm...
  • Seite 54 G E R M A N Y Description Designation TorxR key Tx20 Rubber adapter for handlebars with a diameter of 31.8 mm, 4x Rubber adapter for handlebars with a diameter of 22.2 mm, 4x Rubber adapter for handlebars with a diameter of 25.4 mm, 4x COM/LIGHT adapter Screws for mounting the COM/LIGHT adapter (M5x16) Screws for mounting the front light (M4x8), 2x...

  • Seite 55: Description

    G E R M A N Y Description COMPIT + scope of delivery overview Designation Clamping arms for the COMPIT with an adapter (R: right, L: left), 2x Docking station for mounting the smartphone with a cover or the +COM/UNIT Clamping arms for the COMPIT without an adapter, 2x TorxR key Tx20 Allen key 3 mm...
  • Seite 56 G E R M A N Y Description Designation USB cable for charging the +COM/UNIT Rubber adapter for handlebars with a diameter of 31.8 mm, 4x Rubber adapter for handlebars with a diameter of 22.2 mm, 4x Rubber adapter for handlebars with a diameter of 25.4 mm, 4x COM/LIGHT adapter Screws for mounting the COM/LIGHT adapter (M5x16), 2x Screws for mounting the front light (M4x8), 2x...

  • Seite 57: Compit Overview

    G E R M A N Y Description COMPIT Overview Designation Docking station for mounting the smartphone with a cover or the +COM/UNIT Safety lever for locking the smartphone with cover or the + COM/UNIT in place Clamping arms Rubber adapter (on both sides) Inclined screw (on both sides)

  • Seite 58: Compit With Com/Light Overview

    G E R M A N Y Description COMPIT with COM/LIGHT overview Designation Docking station for mounting the smartphone with a cover or the +COM/UNIT Safety lever for locking the smartphone with cover or the + COM/UNIT in place Clamping arms Inclined screw (on both sides) Rubber adapter (on both sides) COM/LIGHT...

  • Seite 59: Com/Light Overview

    G E R M A N Y Description COM/LIGHT overview Designation Locking washer for mounting the front light Screws for mounting the front light (M4x8) Shaft for mounting the front light Screws for mounting the COM/LIGHT adapter (M5x16)

  • Seite 60: Com/Unit Overview

    G E R M A N Y Description + COM/UNIT overview Designation Qi docking station (cableless charging) for mounting the smartphone with cover Button for switching on and off Docking station for mounting on the COMPIT 4 Housing input (two contact pins in the housing) USB-Input USB-Output LED status indicator...

  • Seite 61: Led Status Indicator

    G E R M A N Y Description LED status indicator + COM/UNIT Status Indicates Battery indicator 4 orange LEDs flash in +COM/UNIT is being succession charged 1 LED illuminated 0%-25% battery capacity 2 LEDs illuminated 25%-50% battery capacity 3 LEDs illuminated 50%-75% battery capacity 4 LEDs illuminated...

  • Seite 62: Task And Function

    G E R M A N Y Description Task and Function COMPIT The COMPIT serves to mount the smartphone on the handlebars of the bicycle. The smartphone can be mounted horizontally or vertically over the docking station on the COMPIT by it being turned with the assistance of an optional cover.

  • Seite 63: Technical Data

    G E R M A N Y Description Technical Data +COM/UNIT Dimensions 130 x 70 x 21,5 mm Weight ~188 g USB-Input DC 5 V/2 A USB-Output DC 5 V/2 A Housing input* DC 5–15 V/2 A Wireless transmission power Wireless efficiency >70% Operating frequency...

  • Seite 64: Unpacking And Checking The Scope Of Delivery

    G E R M A N Y Unpacking and Checking the Scope of Delivery Unpacking and Checking the Scope of Delivery Remove the product from the packaging. ➤ Keep the original packaging in case it is necessary to return the product to customer service. ➤...

  • Seite 65: Mounting The Compit On The Handlebars Of The Bicycle And Removing It

    G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Requirement You can mount the COMPIT on the bicycle as long as your bicycle meets the following requirements: Designation Explanation Maximum front-end width 49 mm...

  • Seite 66: Without Com/Light

    G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Without COM/LIGHT Mount the COMPIT on the handlebars of your bicycle as follows: Select the appropriate rubber adapters for the handlebars of your bicycle. ➤...
  • Seite 67 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Mount the COMPIT (2) with the clamping arms on the handlebars of the bicycle. ➤...
  • Seite 68 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it CAUTION A non-uniform tightening of the screws when mounting the COMPIT on the bicycle can result in the COMPIT becoming detached from the bicycle and causing injuries. ➤ When mounting the COMPIT, tighten the screws alternately and uniformly.

  • Seite 69: With Com/Light

    G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it With COM/LIGHT WARNING The mounting of the COM/LIGHT in the clamping arms after the COMPIT has been mounted on the handlebars of the bicycle can cause damage to the COMPIT. ➤ Mount the COM/LIGHT on the clamping arms first.
  • Seite 70 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Select the appropriate rubber adapters for the handlebars of your bicycle. ➤ Insert the required rubber adapters (4) in the clamping arms in the direction of the ➤...
  • Seite 71 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Mount the COMPIT (5) with the clamping arms (6) on the handlebars of the bicycle. ➤...
  • Seite 72 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it CAUTION A non-uniform tightening of the screws when mounting the COMPIT on the bicycle can result in the COMPIT becoming detached from the bicycle and causing injuries.
  • Seite 73 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it You can mount a front light on the COM/LIGHT after you have mounted the COMPIT on the handlebars of the bicycle. You can do so as follows: Insert the base of the front light (11) in the recess in the COM/LIGHT together with the locking ➤...

  • Seite 74: Mounting The Smartphone On The Compit And Removing It

    G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Mounting the Smartphone on the COMPIT and Removing it Mount your smartphone on the COMPIT as follows: Place your smartphone in the corresponding cover as described in the instructions. ➤...
  • Seite 75 G E R M A N Y Mounting the COMPIT on the Handlebars of the Bicycle and Removing it Your smartphone is vertically (3) or horizontally (4) mounted depending on how it is turned, The safety lever (5) is locked in place. You can remove your smartphone from the COMPIT as follows: Push the safety lever (5) down.

  • Seite 76: Adjusting The Inclination

    G E R M A N Y Adjusting the Inclination Adjusting the Inclination You can bring your smartphone into the required position on the COMPIT by using the inclination adjust- ment. You can adjust the inclination as follows: Press the smartphone (1) on the COMPIT down or lift it up until you have reached the required position. ➤...

  • Seite 77: Charging The Smartphone Via The +Com/Unit

    G E R M A N Y Charging the Smartphone via the +COM/UNIT Charging the Smartphone via the +COM/UNIT Cableless charging of the smartphone Should you have a smartphone with a Qi charging function, you can charge it on the road via the +COM/UNIT without the need for a cable.
  • Seite 78 G E R M A N Y Charging the Smartphone via the +COM/UNIT The smartphone is mounted vertically (3) or horizontally (4) depending on how it is turned. The bottom LED flashes blue. The smartphone charges. To terminate the charging process manually and switch the +COM/UNIT off without removing the ➤...

  • Seite 79: Charging The Smartphone With A Cable

    G E R M A N Y Charging the Smartphone via the +COM/UNIT Charging the smartphone with a cable Should you have a smartphone that does not have a Qi charging function, you can charge it via the +COM/ UNIT using an optional USB cable as follows when you are on the road: Ensure that the +COM/UNIT has been adequately charged (min.

  • Seite 80: Using The Nfc

    This enables numerous smartphone settings to be changed at the same time when scanning the NFC chip of the +COM/UNIT in addition to it being possible to automatically start apps such as the SKS MYBIKE app. You can use the NFC (NEAR FIELD COMMUNICATION) as follows: Activate the NFC (NEAR FIELD COMMUNICATION) on your smartphone.

  • Seite 81: Charging The +Com/Unit

    G E R M A N Y Charging the +COM/UNIT Charging the +COM/UNIT You can charge the +COM/UNIT as follows: Insert the plug of the USB cable that is included in the scope of delivery in the USB input port (1) and ➤...

  • Seite 82: Troubleshooting

    The blue LED on the +COM/UNIT Error when charging the ➤ Remove your smartphone is flashing fast. smartphone from the +COM/UNIT and alter its position. When doing so ensure that your smartphone is positioned in the centre on the SKS logo.

  • Seite 83: Caring For The Product

    G E R M A N Y Caring for the Product Caring for the Product Care for the product as follows: If necessary, clean the exterior of the product using a moistened cloth. ➤...

  • Seite 84: Accessories

    G E R M A N Y Accessories Accessories Designation Order number Cover iPhone 6/7 /8 11538 Cover iPhone 6+/7+/8+ 11539 Cover iPhone X 11540 Cover SAMSUNG S7 11576 Cover SAMSUNG S8 11577 Cover SAMSUNG S9 11578 Cover HUAWEI P20 PRO+ 11579 Designation Order number...

  • Seite 85: Disposing Of The Product

    G E R M A N Y Disposing of the Product Disposing of the Product In Germany Sort the product packaging and dispose of it accordingly. Make use of the local possibilities ➤ for the collection of paper, cardboard and lightweight packaging. The product and the accessories are not to be disposed of in the household waste.

  • Seite 86: Warranty Declaration

    (proof with the purchase receipt). Wearing parts are excluded – this especially being the +COM/UNIT battery unit. This is covered by a 6 months SKS GERMANY warranty. An incorrect handling or wrong use excludes a liability for defects.

  • Seite 87: Returns To Customer Service

    Please take the following action as soon as you detect damage on the product: Please return the product to the following address in the original packaging and enclose a precise de- ➤ scription of the damage: SKS metaplast Scheffer-Klute GmbH Zur Huberstushalle 4 59846 Sundern, Germany Tel.: +49-2933-8310...
  • Seite 88 G E R M A N Y...
  • Seite 89 G E R M A N Y COMPIT + COMPIT GEBRUIKSAANWIJZING VERSIE: 03/2019...
  • Seite 91 INHOUDSOPGAVE Informatie over het gebruik en de producent Gebruiksaanwijzing beschikbaar houden Kenmerken van deze gebruiksaanwijzing Auteursrecht Productieadres Veiligheid Beoogd gebruik Essentiële veiligheidsvoorschriften Vermijden van brand, explosies of elektrische schok Vermijden van een storing van een pacemaker of ander implantaat Ontwerpkenmerken van waarschuwingen Ontwerpkenmerken van materiële schade Ontwerpkenmerken van tips Omschrijving...

  • Seite 92: Informatie Over Het Gebruik En De Producent

    G E R M A N Y Informatie over het gebruik en de producent Informatie over het gebruik en de producent Deze gebruiksaanwijzing zal u helpen de productgroep „COMPIT“ en „COMPIT+“ veilig te gebruiken. De COMPIT is een smartphone-houder voor smartphones. De COMPIT+ bestaat uit de COMPIT en de +COM/UNIT.

  • Seite 93: Auteursrecht

    Auteursrecht Deze gebruiksaanwijzing bevat informatie die onder auteursrecht valt. Zonder voorafgaande schriftelijke toestemming van SKS metaplast Scheffer-Klute GmbH mag deze gebruiksaanwijzing niet gekopieerd, ge- drukt, verfilmd, bewerkt, vermenigvuldigd of verspreid worden, in zijn geheel noch in delen. ©2019 SKS metaplast Scheffer-Klute GmbH Alle rechten voorbehouden.

  • Seite 94: Veiligheid

    G E R M A N Y Veiligheid Veiligheid Beoogd gebruik Het product is ontwikkeld voor privégebruik. De COMPIT is bedoeld voor het bevestigen van een smartphone aan het stuur van een fiets. De COMPIT is gemaakt voor stuurstangen met de volgende diameters: 22,2 mm ●...

  • Seite 95: Essentiële Veiligheidsvoorschriften

    G E R M A N Y Veiligheid Essentiële veiligheidsvoorschriften Vermijden van brand, explosies of elektrische schok Onjuist gebruik kan tot explosies, brand of elektrische schok leiden waardoor zware of dodelijke verwondin- gen mogelijk zijn. Controleer of het voltage zoals aangegeven op de lichtnetadapter overeenkomt met het ➤...

  • Seite 96: Ontwerpkenmerken Van Waarschuwingen

    G E R M A N Y Veiligheid Ontwerpkenmerken van waarschuwingen PAS OP Aanwijzingen met de woorden PAS OP waarschuwen voor een situatie die kan leiden tot lichte of middelmatige verwondingen Ontwerpkenmerken van materiële schade OPGELET Deze aanwijzingen waarschuwen voor een situatie die kan leiden tot materiële schade en beperkt functioneren.
  • Seite 97 G E R M A N Y Omschrijving Overzicht van het leveringspakket van COMPIT Omschrijving Inspanklemmen voor COMPIT met adapter (R: rechts, L: links), 2x Docking station voor het bevestigen van de smartphone met de cover of de +COM/UNIT Inspanklemmen voor COMPIT zonder adapter Schroeven voor de bevestiging van de COMPIT aan het stuur van de fiets met de inspanklemmen (4x20), 4x Inbussleutel 3 mm...

  • Seite 98: Omschrijving

    G E R M A N Y Omschrijving Omschrijving Torx -sleutel Tx20 Rubberen inzetstuk voor een stuurstang met een diameter van 31,8 mm, 4x Rubberen inzetstuk voor een stuurstang met een diameter van 22,2 mm, 4x Rubberen inzetstuk voor een stuurstang met een diameter van 25,4 mm, 4x COM/LIGHT Adapter Schroeven voor de bevestiging van de COM/LIGHT-adapter (M5x16) Schroeven voor de bevestiging van de voorlamp (M4x8), 2x...

  • Seite 99: Overzicht Van Het Leveringspakket Van De Compit

    G E R M A N Y Omschrijving Overzicht van het leveringspakket van COMPIT+ Omschrijving Inspanklemmen voor COMPIT+ met adapter (R: rechts, L: links), 2x 2 Docking station voor het bevestigen van de smartphone met de cover of de +COM/UNIT Inspanklemmen voor COMPIT+ zonder adapter, 2x Torx -sleutel Tx20...
  • Seite 100 G E R M A N Y Omschrijving Omschrijving USB-kabel voor het opladen van de +COM/UNIT Rubberen inzetstuk voor een stuurstang met een diameter van 31,8 mm, 4x Rubberen inzetstuk voor een stuurstang met een diameter van 22,2 mm, 4x Rubberen inzetstuk voor een stuurstang met een diameter van 25,4 mm, 4x COM/LIGHT Adapter Schroeven voor de bevestiging van de COM/LIGHT-adapter (M5x16), 2x...

  • Seite 101: Overzicht Compit

    G E R M A N Y Omschrijving Overzicht COMPIT Omschrijving Docking station voor het bevestigen van de smartphone met cover of met de +COM/UNIT Veiligheidshendel voor het vastzetten van de smartphone met de cover of de +COM/UNIT Inspanklemmen Rubberen inzetstuk (beide kanten) Kantelschroef (beide kanten)

  • Seite 102: Overzicht Compit Met Com/Light

    G E R M A N Y Omschrijving Overzicht COMPIT met COM/LIGHT Omschrijving Docking station voor het bevestigen van de smartphone met cover of met de +COM/UNIT met cover Veiligheidshendel voor het vastzetten van de smartphone met de cover of de +COM/UNIT Inspanklemmen Kantelschroef (beide kanten) Rubberen inzetstuk (beide kanten)

  • Seite 103: Overzicht Com/Light

    G E R M A N Y Omschrijving Overzicht COM/LIGHT Omschrijving Veiligheidsplaten voor het bevestigen van de voorlamp Schroeven voor de bevestiging van de voorlamp (M4x8) Spil voor het bevestigen van de voorlamp Schroeven voor de bevestiging van de COM/LIGHT-adapter (M5x16)

  • Seite 104: Overzicht +Com/Unit

    G E R M A N Y Omschrijving Overzicht +COM/UNIT Omschrijving Qi-docking station (draadloos opladen) voor het bevestigen van de smartphone met de cover Knop voor het aan- en uitschakelen Docking station voor het bevestigen aan de COMPIT Behuizinginput (twee contactpennen in de behuizing) USB-Input USB-Output LED-statusdisplay...

  • Seite 105: Led-Statusdisplay

    G E R M A N Y Omschrijving LED-statusdisplay + COM/UNIT Status Indicatie Batterijaanduiding 4 LED-lampen knipperen +COM/UNIT is aan opeenvolgend oranje het opladen 1 LED-lamp licht op 0%-25% Batterijcapaciteit 2 LED-lampen 25%-50% lichten op Batterijcapaciteit 3 LED-lampen 50%-75% lichten op Batterijcapaciteit 4 LED-lampen 75%-100%...

  • Seite 106: Taak En Functie

    G E R M A N Y Omschrijving Taak en functie COMPIT De COMPIT dient ter bevestiging van een smartphone aan het stuur van een fiets. In een handomdraai kan de smartphone met behulp van een optionele cover horizontaal en verticaal op het docking station beves- tigd worden.

  • Seite 107: Technische Specificaties

    G E R M A N Y Omschrijving Technische Specificaties +COM/UNIT Afmeting 130 x 70 x 21,5 mm Gewicht ~188 g USB-Input DC 5 V/2 A USB-Output DC 5 V/2 A Behuizinginput* DC 5–15 V/2 A Wireless-transmissiecapaciteit Wireless-efficiëntie >70% Werkfrequentie 110 KHz–205 KHz Wireless Output DC 5 V/1 A...

  • Seite 108: Uitpakken En Controleren Van Het Leveringspakket

    G E R M A N Y Uitpakken en controleren van het leveringspakket Uitpakken en controleren van het leveringspakket Neem het product uit de verpakking. ➤ Bewaar de originele verpakking voor een eventuele retourzending naar de klantenservice. ➤ Controleer of het leveringspakket correct en volledig is (zie vanaf pagina °9). ➤...

  • Seite 109: Bevestigen/Verwijderen Van Compit Aan De Stuurkolom Van De Fiets

    G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Voorwaarden De COMPIT kan onder de volgende voorwaarden aan de fiets bevestigd worden: Omschrijving Uitleg Voorbouwbreedte maximaal 49 mm...

  • Seite 110: Zonder Com/Light

    G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Zonder COM/LIGHT Voer de volgende stappen uit om de COMPIT aan de stuurkolom van de fiets te bevestigen: Kies het juiste rubberen inzetstuk voor het fietsstuur ➤...
  • Seite 111 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Monteer de COMPIT (2) met behulp van de inspanklemmen aan de stuurstang van de fiets. ➤...
  • Seite 112 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets PAS OP Als de schroeven van de COMPIT bij bevestiging aan de fiets niet gelijkmatig worden vastgedraaid, kan de COMPIT loskomen van de fiets en zou dit tot verwondingen kun- nen leiden.

  • Seite 113: Met Com/Light

    G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Met COM/LIGHT OPGELET Als de COM/LIGHT aan de inspanklemmen aangebracht wordt na het bevestigen van de COMPIT aan het fietsstuur, kan dit tot beschadiging van de COMPIT leiden. ➤ Bevestig allereerst de COM/LIGHT aan de inspanklemmen.
  • Seite 114 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Kies het juiste rubberen inzetstuk voor de stuurstang van uw fiets. ➤ Monteer het rubberen inzetstuk (4) zoals hieronder aangegeven in de inspanklemmen in de ➤...
  • Seite 115 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Monteer de COMPIT (5) met behulp van de inspanklemmen (6) aan de stuurstang van de fiets ➤...
  • Seite 116 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets PAS OP Als de schroeven van de COMPIT bij bevestiging aan de fiets niet gelijkmatig worden vastgedraaid, kan de COMPIT loskomen van de fiets en zou dit tot verwondingen kun- nen leiden.
  • Seite 117 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Nadat u de COMPIT aan het fietsstuur bevestigd heeft, kunt u een voorlamp aan de COM/LIGHT monteren. Voer hiervoor de volgende stappen uit: Plaats de voet van de voorlamp (11) met behulp van de veiligheidsplaten aan beide kanten van ➤...

  • Seite 118: Bevestigen/Verwijderen Van De Smartphone Aan De Compit

    G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Bevestigen/verwijderen van de smartphone aan de COMPIT Voer voor het bevestigen van uw smartphone aan de COMPIT de volgende stappen uit: Plaats uw smartphone in de passende cover volgens de overeenkomstige aanwijzingen. ➤...
  • Seite 119 G E R M A N Y Bevestigen/verwijderen van de COMPIT aan de stuurkolom van de fiets Afhankelijk van de draaihoek is uw smartphone verticaal (3) of horizontaal (4) bevestigd. De veiligheidshendel is vastgezet. Voer voor het verwijderen van uw smartphone van de COMPIT de volgende stappen uit: Druk de veiligheidshendel (5) naar beneden.

  • Seite 120: Kanteling Instellen

    G E R M A N Y Kanteling instellen Kanteling instellen Door de kantelverstelling van de COMPIT kunt u uw smartphone in de gewenste positie brengen. Voor het instellen van de kanteling, voer de volgende stappen uit: Druk de smartphone (1) aan de COMPIT naar beneden of naar boven totdat u de gewenste positie ➤...

  • Seite 121: Laden Van De Smartphone Via De +Com/Unit

    G E R M A N Y Laden van de smartphone via de +COM/UNIT Laden van de smartphone via de +COM/UNIT Smartphone zonder kabel laden Als u beschikt over een smartphone met de Qi-laadfunctie, kunt u deze onderweg via de +COM/UNIT opla- den.
  • Seite 122 G E R M A N Y Laden van de smartphone via de +COM/UNIT Afhankelijk van de kanteling is uw smartphone verticaal (3) of horizontaal (4) bevestigd. De onderste LED-lamp licht blauw op. De smartphone is aan het opladen. Voor het handmatig beëindigen van het laden en het uitschakelen van de +COM/UNIT zonder de smart- ➤...

  • Seite 123: Smartphone Met Kabel Laden

    G E R M A N Y Laden van de smartphone via de +COM/UNIT Smartphone met kabel laden Als u een smartphone zonder Qi-laadfunctie heeft, kunt u deze onderweg met een optionele USB-kabel via de +COM/UNIT opladen. Voer hiervoor de volgende stappen uit: Controleer of de +COM/UNIT voldoende (min.

  • Seite 124: Nfc Gebruik

    Hiermee is het mogelijk om bij het scannen van de NFC-chip van de +COM/UNIT meerdere smartphone-in- stellingen in één keer te wijzigen en apps automatisch te starten, zoals bijv.° de SKS MYBIKE app. Om de NFC (NEAR FIELD COMMUNICATION) te kunnen gebruiken, voert u de volgende stappen uit: Activeer NFC (NEAR FIELD COMMUNICATION) op uw smartphone.

  • Seite 125: Opladen Van De +Com/Unit

    G E R M A N Y Opladen van de +COM/UNIT Opladen van de +COM/UNIT Voer voor het opladen van de +COM/UNIT de volgende stappen uit: Steek de stekker van de in het leveringspakket inbegrepen USB-kabel in de USB-poort (1) en verbind ➤...

  • Seite 126: Fouten Herstellen

    Oorzaak Oplossing De blauwe LED-lamp van de Fout bij het opladen van ➤ Verwijder uw smartphone +COM/UNIT knippert snel. de smartphone. van de +COM/UNIT en corrigeer de positie. Let daarbij op, dat de smartphone in het midden van het SKS-logo ligt.

  • Seite 127: Onderhoud Van Het Product

    G E R M A N Y Onderhoud van het product Onderhoud van het product Voer voor onderhoud van het product de volgende stappen uit: Reinig de buitenkant van het product zo nodig met een vochtige doek. ➤...

  • Seite 128: Toebehoren

    G E R M A N Y Toebehoren Toebehoren Omschrijving Bestelnummer Cover iPhone 6/7 /8 11538 Cover iPhone 6+/7+/8+ 11539 Cover iPhone X 11540 Cover SAMSUNG S7 11576 Cover SAMSUNG S8 11577 Cover SAMSUNG S9 11578 Cover HUAWEI P20 PRO+ 11579 Omschrijving Bestelnummer...

  • Seite 129: Verwijderen Van Het Product

    G E R M A N Y Verwijderen van het product Verwijderen van het product In Duitsland Verwijder de verpakking van het product en sorteer deze naar aard. Gebruik daarvoor de plaatselijke ➤ mogelijkheden voor het verzamelen van papier, karton of lichtgewicht verpakkingen. Verwijder het product met de toebehoren gescheiden van uw huisafval.

  • Seite 130: Garantieverklaring

    Garantieverklaring Garantieverklaring In het kader van de wettelijke bepalingen biedt SKS metaplast Scheffer-Klute GmbH GERMANY voor alle onderdelen die zijn inbegrepen in het leveringspakket een garantie van 2°jaar vanaf de aankoopdatum (aangetoond door het aankoopbewijs). Hiervan uitgesloten zijn slijtagedelen – in het bijzonder de +COM/UNIT-accueenheid.

  • Seite 131: Retourzending Naar De Klantenservice

    Zodra u schade aan het product heeft vastgesteld, voert u de volgende stappen uit: Stuur het product in de originele verpakking en met een nauwkeurige schadebeschrijving voor ➤ reparatie aan het volgende adres: SKS metaplast Scheffer-Klute GmbH Zur Huberstushalle 4 59846 Sundern Duitsland...
  • Seite 132 G E R M A N Y...

Inhaltsverzeichnis
