Net Piggy-Back Variante „Isdn - SMA NET Piggy-Back Technische Beschreibung

NET Piggy-Back
2.1.2 NET Piggy-Back Variante „ISDN"
Das mitgelieferte Zubehör beinhaltet:
•
ISDN-Anschlusskabel
6 m, 4-adrig, 8-poliger Modularstecker (RJ45) auf beiden Seiten
RELAIS OUT PC
(COM 2)
RJ45 Stecker

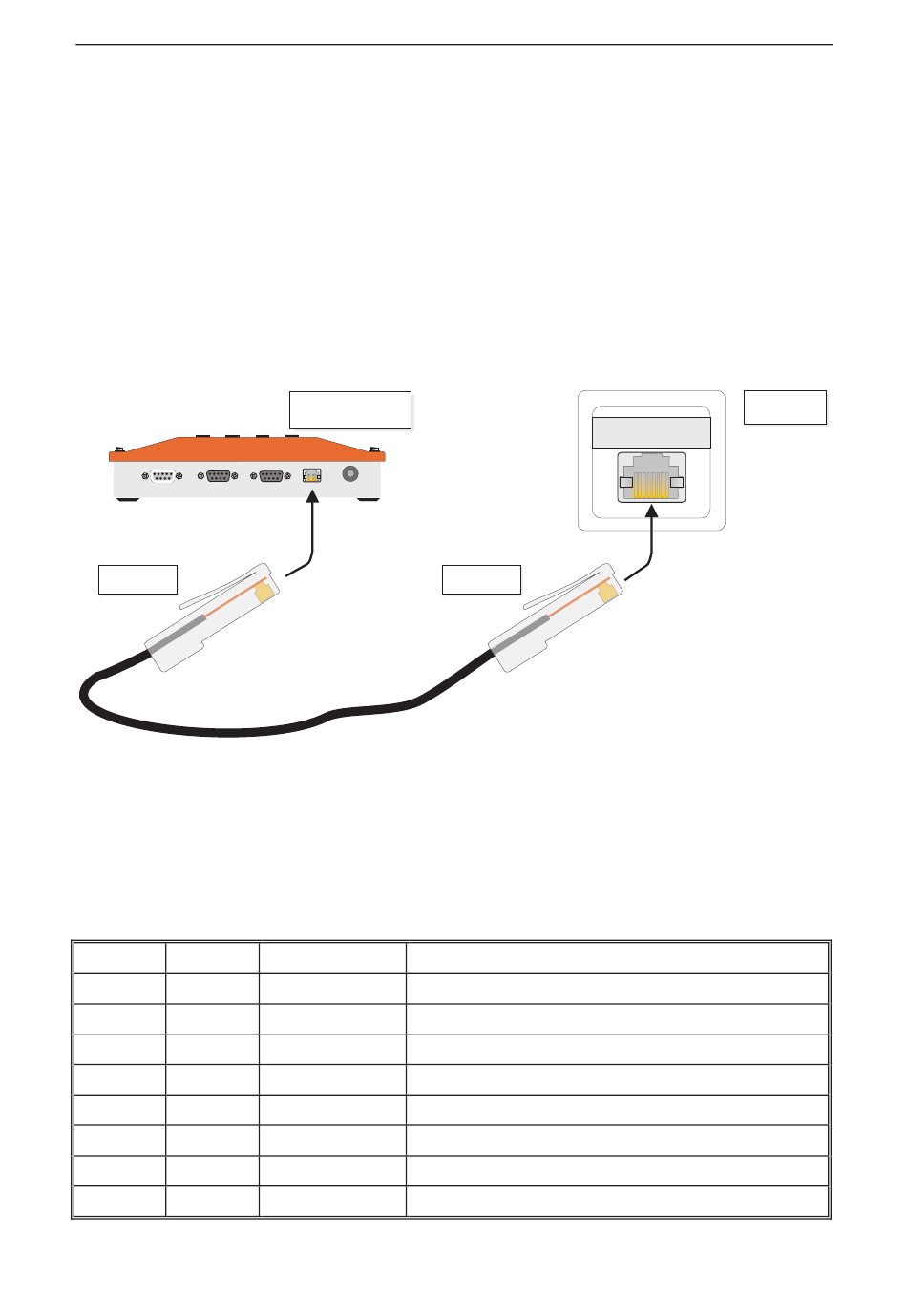

Abbildung 2.6: Anschluss des Sunny Boy Control an ISDN
Verbinden Sie mittels des mitgelieferten Anschlusskabel die NET-Buchse und die
ISDN-Anschlussdose am NTBA bzw. der Telefonanlage.
PIN-Belegung der NET Buchse für ISDN Modem
NET RJ45
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
Tabelle 2.2: Belegung „ISDN", NET-Buchse -> RJ45-Kabel -> NTBA
NETPB-13:ED0604
Sunny Boy Control
mit NET Buchse
SUNNY BOY LINE
NET
(COM 1) 90...260 V , 50/60 Hz
AC
NTBA
-
-
2a Sendedaten Plus, auch Tx(+) oder SX1 bezeichnet
1a Sendedaten Minus, auch Tx(-) oder SX2 bezeichnet
1b Empfangsdaten Minus, auch Rx(-) oder SR2 bezeichnet
2b Empfangsdaten Plus, auch Rx(+) oder SR1 bezeichnet
-
-
- 13 -
Technische Beschreibung
RJ45 Stecker
Beschreibung
unbenutzt
unbenutzt
unbenutzt
unbenutzt
ISDN
Anschluss
SMA Regelsysteme GmbH
