2.1 Anschluss an das Datennetz

Mit dem beiliegendem Verbindungskabel wird die NET Buchse an das Telefonnetz
bzw. Ethernet angeschlossen. Bei der GSM Variante ist die NET Buchse ohne Funk-
tion.
2.1.1 NET Piggy-Back Variante „Analoges Modem"
Das mitgelieferte Zubehör beinhaltet:
•
Anschlusskabel
5 m, 4-adrig, 6-poliger Modularstecker (RJ12) auf 8-poligen
Modularstecker (RJ45)
•
TAE-Adapter (für Deutschland)
von 6-poligem Modularstecker (RJ12) auf TAE-N
RELAIS OUT PC
(COM 2)
RJ45 Stecker

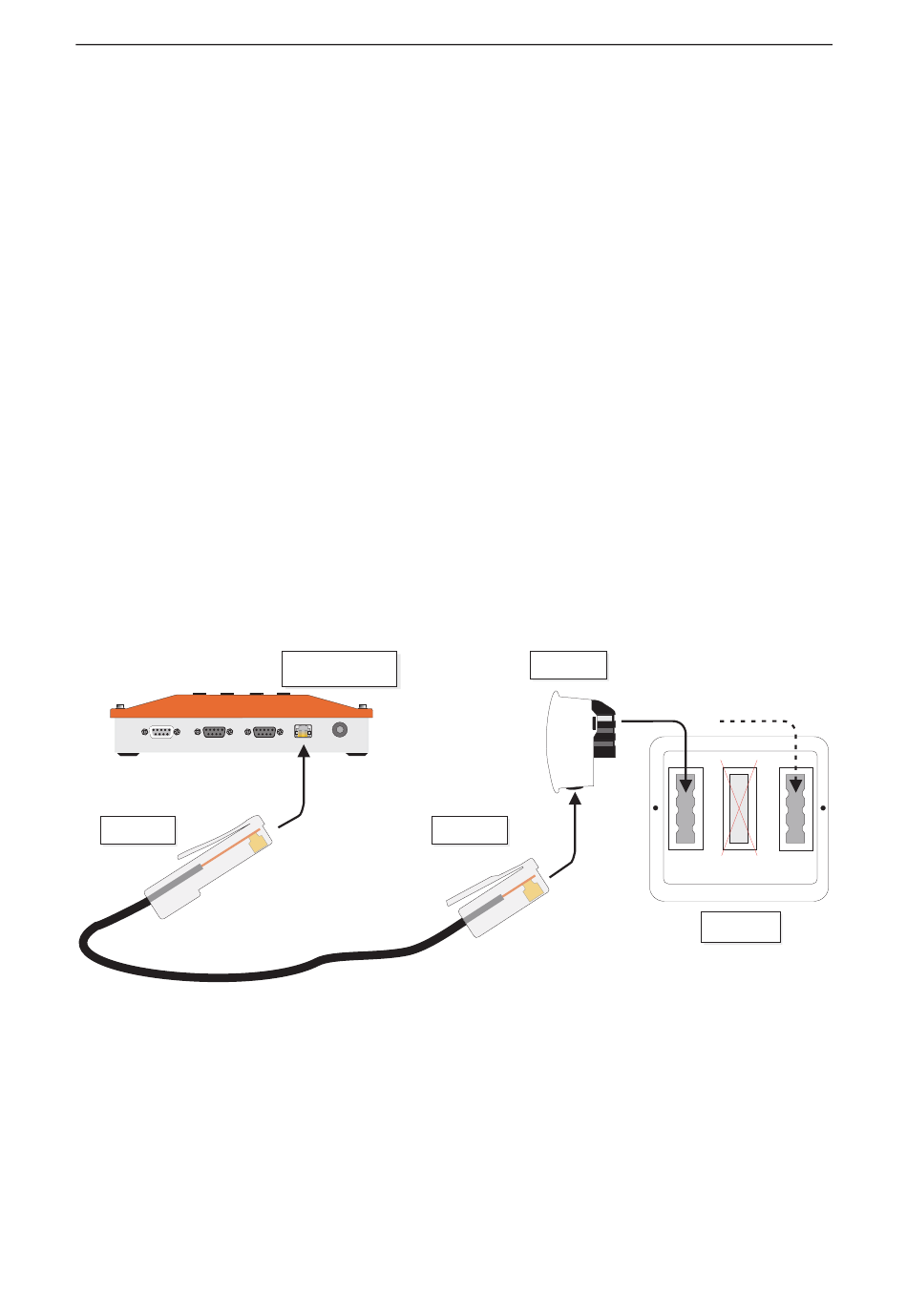

Abbildung 2.5: Anschluss des Sunny Boy Control an das analoge Telefonnetz
Stecken Sie den breiten 8-poligen Modularstecker in die NET Buchse Ihres Sunny
Boy Control. Die schmalere 6-polige Seite dient dem Anschluss an die Anschlussdo-
se des Telefonnetzes. Für die in Deutschland üblichen TAE-Anschlussdosen ist ein
Adapter von Modularstecker auf TAE-N beigefügt. Der Anschluss erfolgt hier an ei-
nem der beiden N-codierten Anschlüsse.
