2 Hardware

NET Buchse
Das NET Piggy-Back kann in alle Sunny Boy Control / Control Plus mit NET Buchse
bei SMA nachgerüstet werden (siehe Abbildung 2.1 und Abbildung 2.2). Es ist kein
externes Modem nötig, die Übertragung geschieht mit dem im NET Piggy-Back integ-
rierten Kommunikationsmodul. Folgende Änderungen ergeben sich bei der Benut-
zung eines Sunny Boy Control mit NET Piggy-Back:
•
Es ist kein externes Modem nötig.
•
Anlagenüberwachung durch Versand von Fax-Berichten wird nicht unterstützt.
RELAIS OUT

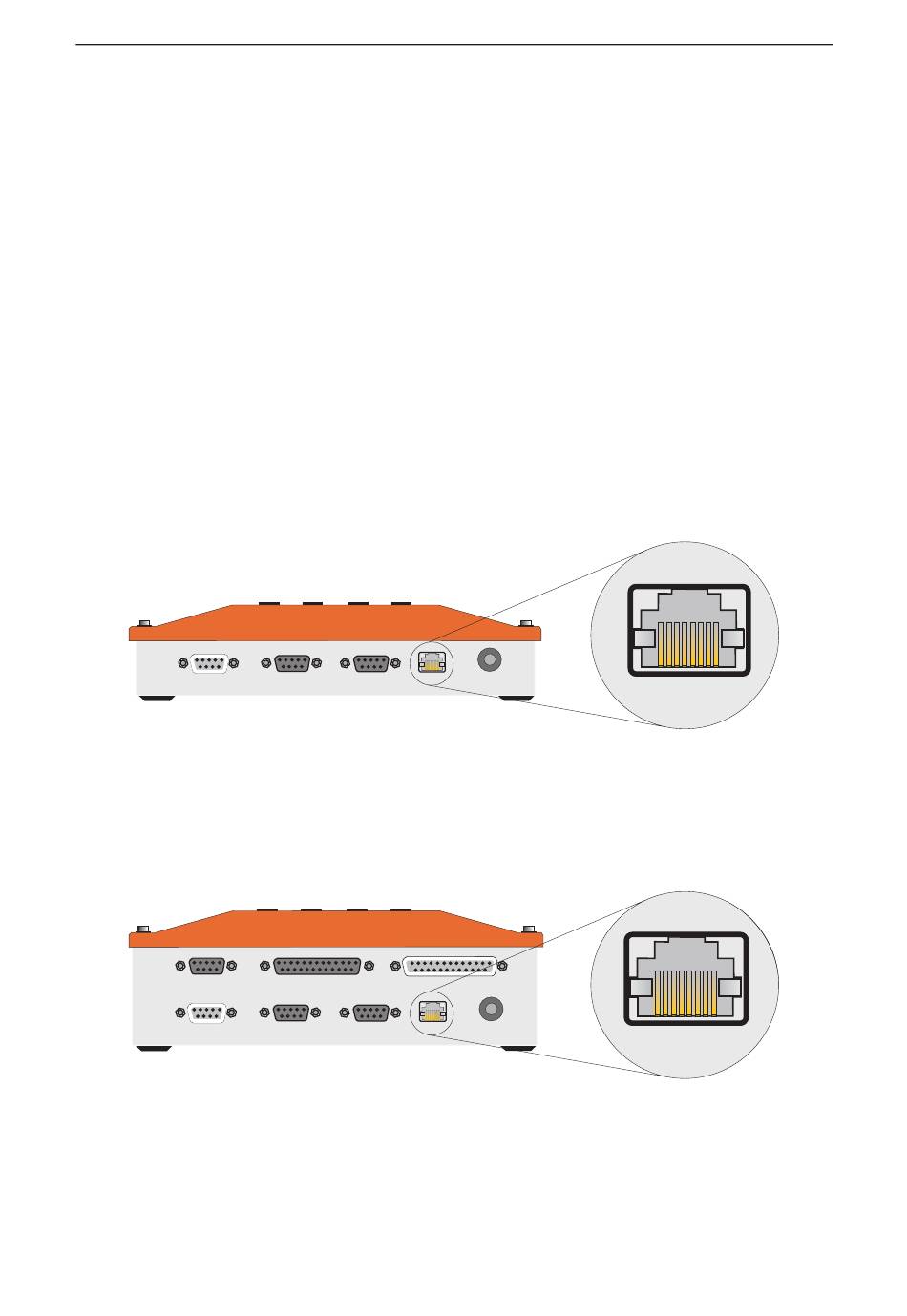

Abbildung 2.1: Unteransicht Sunny Boy Control mit NET Buchse
AUX
(COM 3)
RELAIS OUT
Abbildung 2.2: Unteransicht Sunny Boy Control Plus mit NET Buchse
NETPB-13:ED0604
PC SUNNY BOY
NET
(COM 2) (COM 1)
DIGITAL IN/OUT ANALOG IN
PC SUNNY BOY
NET
(COM 2)
(COM 1)
- 9 -
Technische Beschreibung
LINE
90...260 V , 50/60 Hz
AC
LINE
90...260 V , 50/60 Hz
AC
NET
NET
