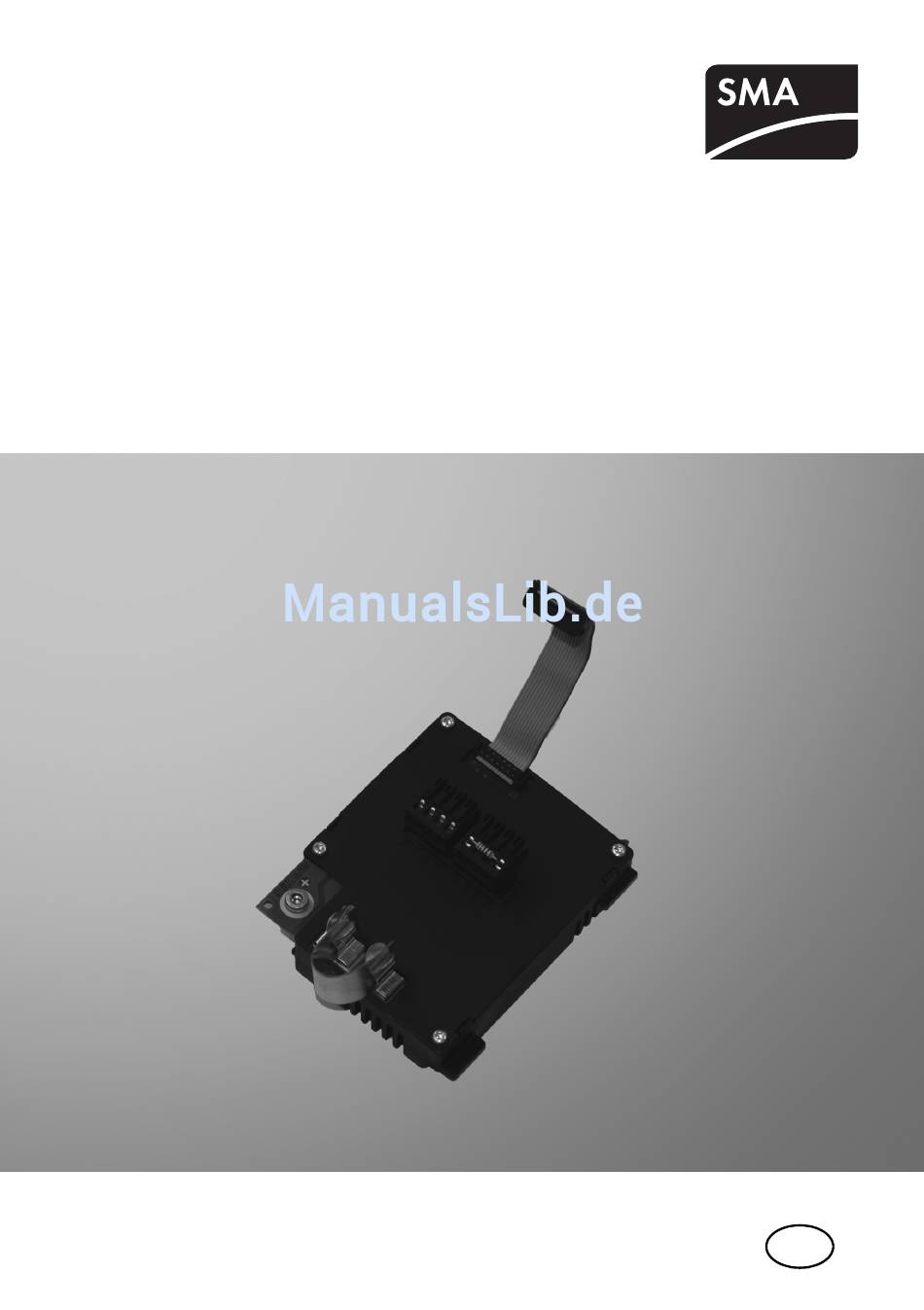

  • Seite 1 Solare Datentechnik DM-485CB-10 Installationsanleitung 485i-Module-IDE114415 | 98-0006615 | Version 1.5...
  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 4 Gültigkeitsbereich ........4 Verwendete Symbole .
  • Seite 4: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung SMA Solar Technology AG 1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung gilt für die Installation des RS485-Kommunikationsmoduls (DM-485CB-10) in die SMA Wechselrichter vom Typ: • SB 3000TL-20 • STP 8000TL-10 • WB 3600TL-20 • SB 4000TL-20 •...
  • Seite 5: Schreibweisen

    • STP 17000TL-10 • SB 5000TL-21 • STP 15000TLHE-10 • STP 20000TLHE-10 Das Modul ist ausschließlich zur Verwendung in den oben genannten SMA Wechselrichtertypen geeignet. Beachten Sie auch die entsprechende Wechselrichteranleitung. Sie erhalten das Modul als Nachrüstsatz oder im Wechselrichter vormontiert. 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters.
  • Seite 6: Auspacken

    Auspacken SMA Solar Technology AG 3 Auspacken 3.1 Lieferumfang Position Anzahl Bezeichnung Modul (485I-MOD-G1.BGCB) leitfähige Klebefolie Die Klebefolien stecken bei Auslieferung auf den Schirmklemmen des Moduls. Stecker In einem Stecker ist ein Widerstand für die Terminierung gesteckt. Kabelverschraubung M32 Installationsanleitung mit RS485-Verkabelungsprinzip-Poster 3.2 Kontrolle auf Transportschäden...
  • Seite 7: Elektrischer Anschluss

    • paarweise verdrillte Adern (Twisted Pair) • UV-beständig (nur bei Verlegung im Außenbereich) Wir empfehlen folgende SMA Kabeltypen: Außenbereich: COMCAB-OUTxxx*, Innenbereich: COMCAB-INxxx * * erhältlich in den Längen xxx = 100 m / 200 m / 500 m und 1 000 m.
  • Seite 8: Modul In Den Wechselrichter Einbauen

    Elektrischer Anschluss SMA Solar Technology AG 4.4 Modul in den Wechselrichter einbauen 1. Den Wechselrichter öffnen, wie in der Wechselrichteranleitung beschrieben. 2. Schraube des Displays so weit lösen, bis sich das Display hochklappen lässt. Display hochklappen, bis es einrastet. Kabeldurchführung am Wechselrichter vorbereiten 3.
  • Seite 9: Modul Einsetzen

    SMA Solar Technology AG Elektrischer Anschluss 5. Kabelverschraubung in die Gehäusedurchführung des Wechselrichters einsetzen und mit der Gegenmutter von innen am Gehäuse festschrauben. ☑ Die Kabeldurchführung am Wechselrichter ist vorbereitet. Modul einsetzen 6. Modul wie in der Abbildung einsetzen und Flachbandkabel hinter dem Display nach oben schieben.
  • Seite 10 Elektrischer Anschluss SMA Solar Technology AG 8. Display herunterklappen. 9. Das Flachbandkabel auf die Steckerleiste stecken. ☑ Das Modul ist eingebaut. 485i-Module-IDE114415 Installationsanleitung...
  • Seite 11: Modul An Den Rs485-Bus Anschließen

    SMA Solar Technology AG Elektrischer Anschluss 4.5 Modul an den RS485-Bus anschließen 1. Den Wechselrichter öffnen, wie in der Wechselrichteranleitung beschrieben. 2. Schraube des Displays so weit lösen, bis sich das Display hochklappen lässt. Display hochklappen, bis es einrastet. Das Kabel vorbereiten ACHTUNG! Beschädigung des Wechselrichters durch Metall- oder Kabelreste im Gehäuse.
  • Seite 12 Elektrischer Anschluss SMA Solar Technology AG 7. Schirm des Kabels mit der mitgelieferten leitfähigen Klebefolie umkleben. 8. Mutter der Kabelverschraubung am Wechselrichter abdrehen. 9. Dichtung aus der Kabelverschraubung von innen herausdrücken. 10. 1oder 2 Blindstopfen aus der Dichtung entfernen. Bei Durchführung von 1 Kabel (Wechselrichter am Ende des RS485-Bus) muss der zweite Blindstopfen gesteckt bleiben.
  • Seite 13: Das Kabel Am Modul Anschließen

    SMA Solar Technology AG Elektrischer Anschluss Das Kabel am Modul anschließen 12. Beim Anschluss von 2 Kabeln (Wechselrichter mitten im RS485-Bus), Widerstand des Terminierungssteckers entfernen. Beim Anschluss von 1 Kabel (Wechselrichter am Ende des RS485-Bus) bleibt der Widerstand gesteckt. Wenn der Widerstand nicht mehr steckt, siehe Kapitel 4.6 .
  • Seite 14 Elektrischer Anschluss SMA Solar Technology AG 20. Den Wechselrichter schließen, wie in der Wechselrichteranleitung beschrieben. 21. Anderes Kabelende am RS485-Bus anschließen. Die Anschlussbelegung und Verdrahtung im System entnehmen Sie dem RS485- Verkabelungsprinzip-Poster. 22. Die Kabel mit geeignetem Befestigungsmaterial verlegen. Die Kabel für die Kommunikation nicht parallel zur AC-Leitung verlegen. Die hohen Ströme in den AC-Leitungen können sich negativ auf die Kommunikation der PV-Anlage auswirken.
  • Seite 15: Rs485-Bus Terminieren

    SMA Solar Technology AG Elektrischer Anschluss 4.6 RS485-Bus terminieren Sie müssen die Terminierung nur an dem Wechselrichter setzen, der sich am Ende des RS485-Bus befindet. Bei Auslieferung des Moduls ist der Widerstand für die Terminierung am Stecker in der rechten Steckerbuchse auf dem Modul gesteckt.
  • Seite 16: Außerbetriebnahme

    Außerbetriebnahme SMA Solar Technology AG 5 Außerbetriebnahme 1. Den Wechselrichter öffnen, wie in der Wechselrichteranleitung beschrieben. 2. Den Stecker des Flachbandkabels des Moduls wie in der Abbildung entfernen. 3. Schraube des Displays so weit lösen, bis sich das Display hochklappen lässt. Display hochklappen, bis es einrastet.
  • Seite 17: Fehlersuche

    Im Sunny Portal wird der Wechselrichteranleitung der Wechselrichter mit der beschrieben. Wenn das den Geräteklasse „Sonstige“ Fehler nicht behebt, kontaktieren angezeigt. Sie die SMA Service Line. Mehrere Den Wechselrichter AC- und Kommunikationsprodukte DC-seitig freischalten, wie in der fragen gleichzeitig Daten über Wechselrichteranleitung Bluetooth (z.
  • Seite 18: Technische Daten

    Technische Daten SMA Solar Technology AG 7 Technische Daten Anschlüsse Feldbus 2 x 4-polige Federzugklemme Kommunikation Kommunikationsschnittstelle RS485 Max. Kommunikationsreichweite RS485 1 200 m Umweltbedingungen im Betrieb Umgebungstemperatur -25 °C bis +85 °C Relative Luftfeuchtigkeit 5 % bis 95 %, nicht kondensierend...
  • Seite 19: Kontakt

    SMA Solar Technology AG Kontakt 8 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters • Anzahl der angeschlossenen Module •...
  • Seite 20: Haftungsausschluss

    Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
