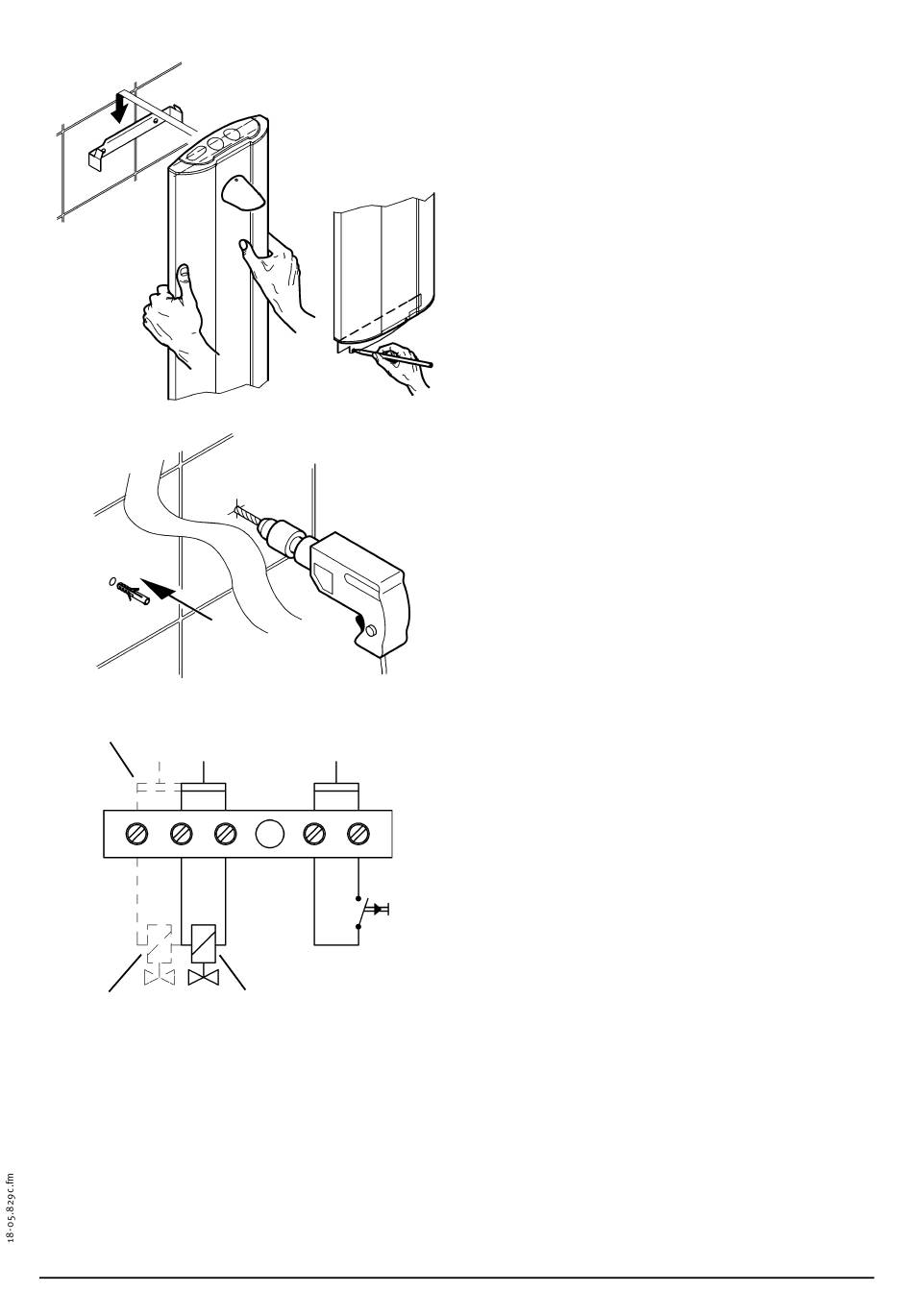

11.8 Das Edelstahlgehäuse einhängen.
11.9 Die weiteren Bohrungen markieren.
11.10 Das Edelstahlgehäuse abnehmen.
11.11 Entsprechend den Markierungen
bohren.
Die Dübel einsetzen.
11.12 Die Kabel von der externen Steuer-
elektronik zur Anschlussklemme
verlegen.
Kabel für Magnetventile 3×1,5 mm
Kabel für Piezo-Taster 2×1,5 mm
d: zum Nachrüsten für thermische
Desinfektion
e: Magnetventilkartusche thermische
g
Desinfektion
f: Magnetventilkartusche Misch-
wasser
g: Piezo-Taster
☞
Wichtig!
Die Verdrahtung vom Piezo-Taster und
des Magnetventiles zur externen
Steuerelektronik muss unbedingt mit
getrennten Kabeln erfolgen.
Bei Anschluss mit einem Kabel nimmt
der Piezo-Taster Schaden.
