Avertissements
Les logiques de commande SRCR 180 A et SRCR 200 A sont destinées à
la commande de moteurs asynchrones monophasés alimentés à la tension
de secteur pour l'automatisation de stores, volets roulants et similaires.

1) Description du produit

Les logiques de commande SRCR 180 A et SRCR 200 A permettent
de commander des moteurs asynchrones monophasés à la tension de
secteur avec connexions type COMMUN-MONTÉE-DESCENTE, utilisés
pour l'automatisation de stores, volets roulants, vasistas et similaires.
La logique SRCR 180 A peut commander un seul moteur tandis que
la logique SRCR 200 A peut commander deux moteurs, aussi bien de
manière indépendante (chaque moteur s'arrête avec son propre fi n de
course) que de manière synchronisée (on utilise le fi n de course d'un mo-
teur et le deuxième moteur s'arrête en synchronisme avec le premier).
Les logiques SRCR 180 A et SRCR 200 A possèdent un récepteur radio
incorporé qui fonctionne à la fréquence de 433,92 MHz avec technologie
rolling code qui garantit des niveaux de sécurité élevés. Pour chaque
logique de commande, il est possible de mémoriser jusqu'à 30 radio-
commandes de la série SRCH (fi g. 1), SRCW (fi g. 2) ou capteurs radio
SKIROSOL SRCK 610 (fi g. 3). Après chaque commande, le moteur est
alimenté pendant environ 2,5 minutes, un fi n de course électrique pré-
sent dans le moteur ou dans l'automatisme interrompt le mouvement
au niveau de la position voulue. La programmation de fonctions supplé-
1 2 3
14
4
13
2) Installation
Les installations électriques et les automatisations doi-
vent être exécutées par du personnel expérimenté et quali-
fi é dans le respect des normes en vigueur. Toutes les
connexions doivent être effectuées quand l'installation
n'est pas alimentée.
Pour procéder à l'installation et à la fi xation du boîtier, se référer à la
fi gure 5; pour fi xer le fond du boîtier, le percer aux endroits prévus.
Quand on procède au perçage du boîtier pour le passage des câbles,
prendre les précautions qui s'imposent pour garantir l'indice de pro-
tection IP requis. L'entrée des câbles doit toujours se faire par le bas
en utilisant des passe-câbles adéquats.
La logique SRCR 200 A peut commander les 2 moteurs aussi bien de
manière indépendante que de manière synchronisée:
1. Le mode synchronisé s'utilise quand les 2 moteurs actionnent le
même volet ou store. Dans ce cas, quand le moteur M1 atteint le
fi n de course et s'arrête, le moteur M2 s'arrête lui aussi. Pour le
fonctionnement correct il faut régler uniquement les fi ns de course
dans le moteur M1 tandis que les fi ns de course dans le moteur
6
4 5 6 7
10
11
12
Toute autre utilisation est impropre et interdite. L'installation doit être ef-
fectuée par du personnel technique dans le plein respect des normes
électriques et de sécurité en vigueur.
mentaires peut être effectuée à partir des émetteurs, un "bip" sonore en
guidera les différentes phases.
Les logiques de commande SRCR 180 A et SRCR 200 A peuvent être
activées au moyen de deux touches: une avec fonction de "montée",
l'autre de "descente" ou bien par Bus (TTBUS). En option, des capteurs
de vent, soleil et pluie peuvent commander automatiquement la logique
de commande quand les conditions climatiques le requièrent; le réglage
des seuils d'intervention de "soleil" et "vent" est possible au moyen de
deux trimmers présents dans la logique de commande.

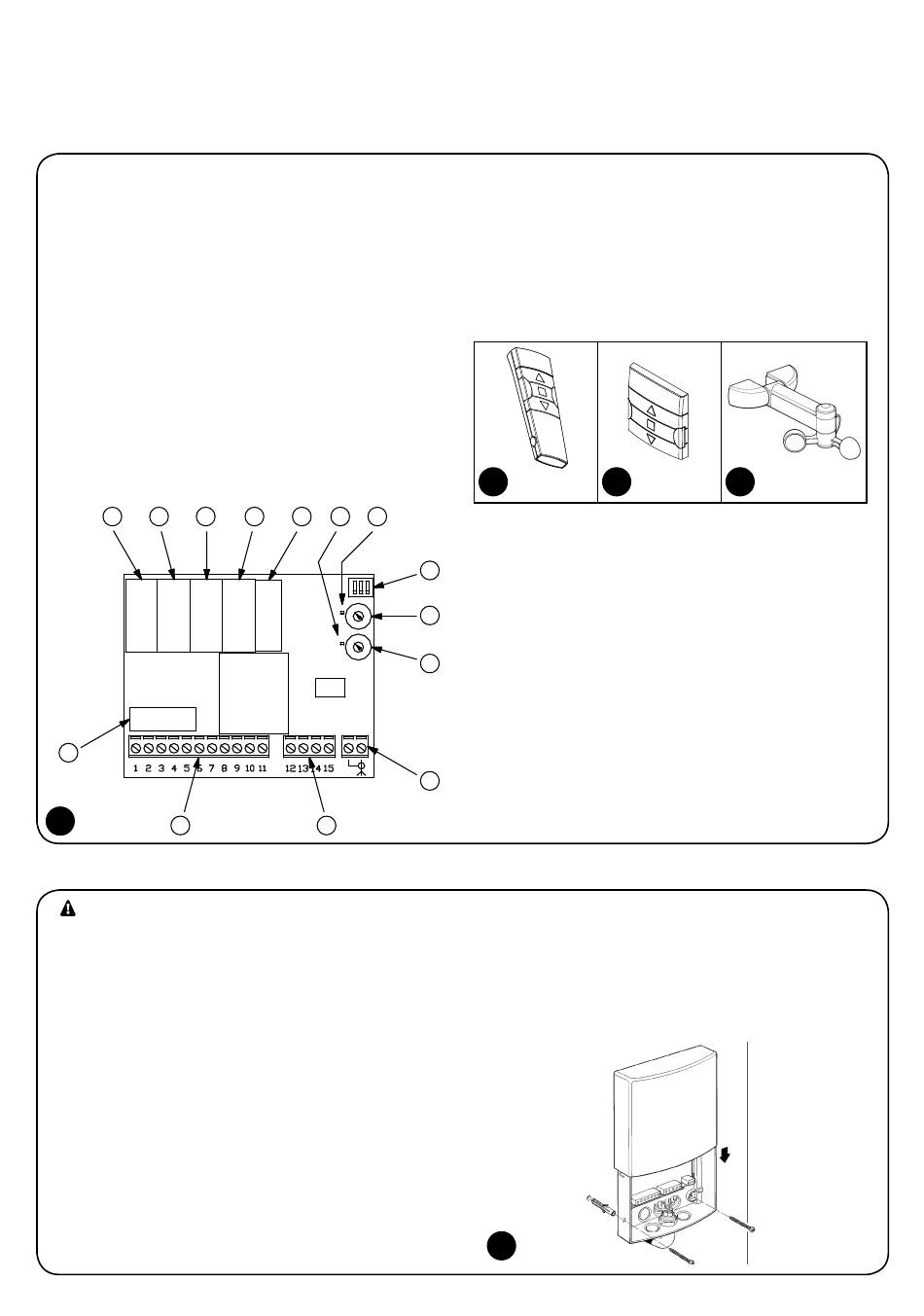

1
SKIMY SRCH
1) Relais "descente" moteur M1
2) Relais "montée" moteur M1.
8 3) Relais "descente" moteur M2 (absent sur SRCR 180 A).
4) Relais "montée" moteur M2 (absent sur SRCR 180 A).
5) Relais contrôle alimentation moteur M2 (absent sur SRCR
9
180 A).
6) LED seuil "VENT".
7) LED seuil "SOLEIL".
8) Dip-switchs de programmation.
9) Trimmer réglage seuil "SOLEIL".
10) Trimmer réglage seuil "VENT".
11) Bornier connexion antenne.
12) Bornier connexion touches et capteurs.
13) Bornier connexion alimentation et moteurs (bornes 5, 6, 7, 8
absentes dans la logique SRCR 180 A).
14) Fusible: 6,3 A type T sur SRCR 200 A, 5 A type F sur SRCR
180 A.
M2 doivent être réglés au maximum possible de manière à ce
qu'ils n'interviennent jamais;
2. Le fonctionnement en mode indépendant s'utilise quand les
2 moteurs actionnent deux volets ou stores distincts; dans ce
cas la logique de commande peut commander uniquement des
manœuvres de montée ou descente simultanément sur les deux
moteurs et les fi ns de course sont réglés sur chaque moteur.
5
2 3
SKIMY SRCW SKIROSOL SRCK 610
