3) Programmations
3.1) Dip-switchs
Les logiques de commande SRCR 180 A et SRCR 200 A disposent
de quelques dip-switchs de programmation.
Dip-switch N°1: Permet d'activer ou de désactiver la commande
d'arrêt du moteur: OFF = stop activé, ON = stop désactivé; la sé-
quence avec l'arrêt activé sera: montée-stop ou bien descente-stop;
avec l'arrêt désactivé, la séquence sera montée ou descente.
3.2) Réglage seuils d'intervention

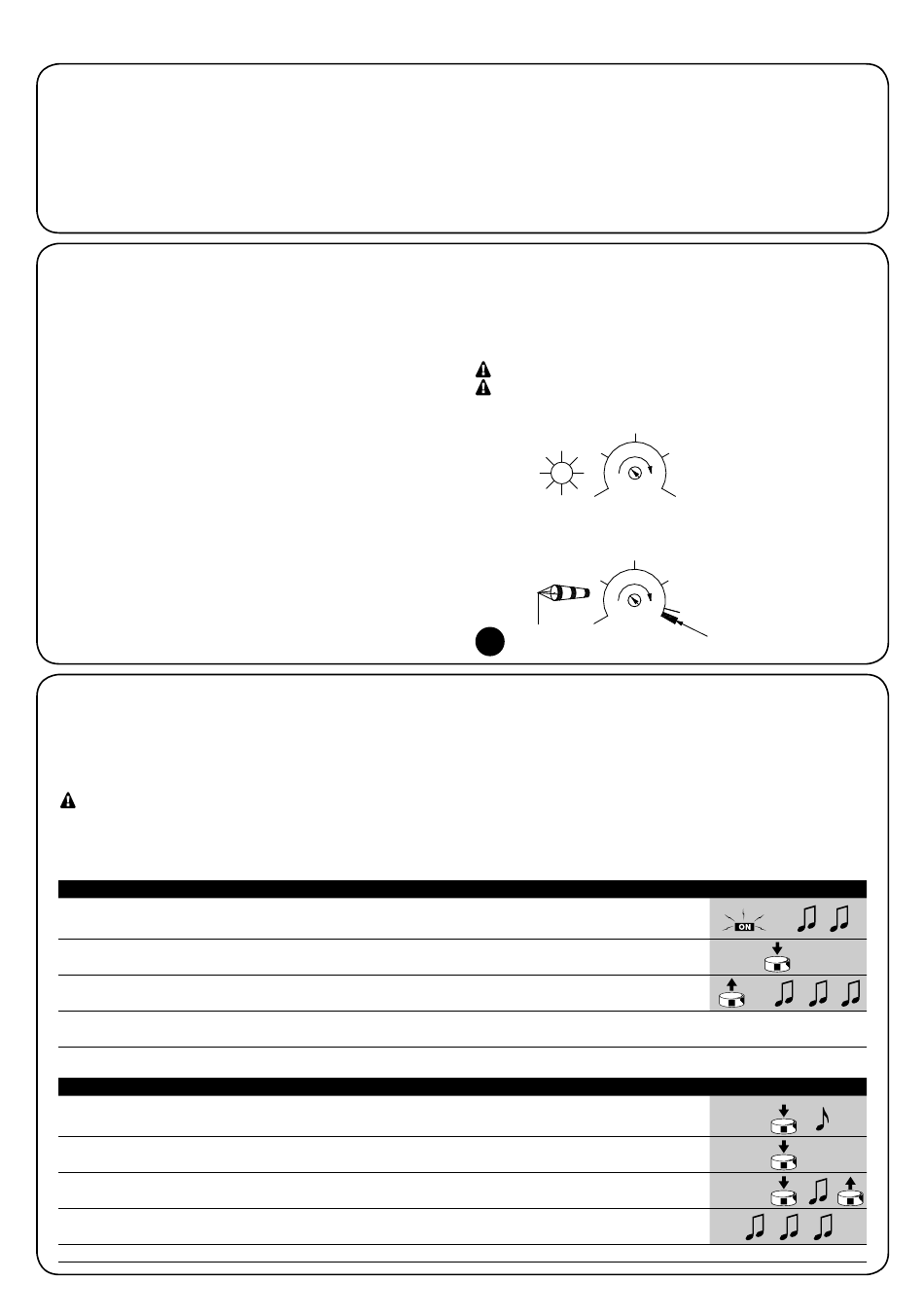

Pour régler les seuils d'intervention "soleil" et "vent", tourner les trim-
mers selon les valeurs indiquées dans la fi g. 5.
• Vent: Le capteur "vent" mesure la vitesse du vent en temps réel
en la communiquant à la logique de commande. Quand la vitesse
dépasse le seuil fi xé par le trimmer, la led "vent" s'allume et la logi-
que commande une manœuvre de montée. Après une comman-
de de montée provoquée par le vent, la logique bloque n'importe
quelle autre commande pendant 1 minute (durant cette période, la
led "vent" clignote) et bloque la commande provoquée par le soleil
pendant 10 minutes. Si durant les essais on souhaite éliminer le
blocage provoqué par la commande "vent", il suffi t d'éteindre l'ali-
mentation de la logique ou de tourner un instant le trimmer "vent"
sur le maximum.
• Soleil: Le capteur "soleil" mesure l'intensité du rayonnement solai-
re en temps réel en la communiquant à la logique de commande.
Quand l'intensité de la lumière dépasse le seuil fi xé par le trimmer,
la led "soleil" s'allume et au bout de 2 minutes la logique com-
mande une manœuvre de descente. Quand l'intensité de la lumiè-
re descend en dessous du seuil, la led "soleil" clignote pendant
15 minutes puis la logique commande une manœuvre de montée.
3.3) Mémorisation des émetteurs
Chaque émetteur ou capteur radio est reconnu par les logiques de
commande SRCR 180 A et SRCR 200 A à travers un "code" distinct.
Il faut donc procéder à la "mémorisation", phase à travers laquelle on
prépare la logique de commande à reconnaître chaque émetteur.
• Toutes les séquences de mémorisation sont tempori-
sées, c'est-à-dire qu'elles doivent être effectuées dans
Quand la mémoire ne contient aucun émetteur, on peut procéder à l'enregistrement du premier de la manière suivante:
Tableau "A1" Mémorisation du premier émetteur
1. Dès que la logique est alimentée, on entend 2 longs bips (biiip).
Dans les 5 secondes qui suivent, presser et maintenir enfoncée la touche ■ de l'émetteur à
2.
mémoriser (pendant environ 3 secondes).
Relâcher la touche ■ quand on entend le premier des 3 bips qui confi rment la mémorisation.
3.
Note: Si la logique contient déjà des émetteurs, à l'allumage on entend 2 bips brefs (bip) et on ne pourra pas procéder comme ci-dessus
mais il faudra utiliser l'autre mode de mémorisation (tableau "A2").
Quand un ou plusieurs émetteurs ont déjà été mémorisés, il est possible d'en activer d'autres en procédant de la façon suivante:
Tableau "A2" Mémorisation d'autres émetteurs
Maintenir enfoncée la touche ■ du nouvel émetteur jusqu'à ce que l'on entende un bip
1.
(au bout d'environ 5 secondes).
Presser lentement 3 fois la touche ■ d'un émetteur déjà mémorisé.
2.
Presser encore la touche ■ du nouvel émetteur et la relâcher au premier des 3 bips.
3.
4. Si la mémorisation a été effectuée correctement, on entend 3 longs bips.
Note: Si la mémoire est pleine (30 codes), 6 Bips indiqueront que l'émetteur ne peut pas être mémorisé.
8
Dip-switch N° 2: Permet de choisir la direction d'intervention "pluie".
Si l'interrupteur est sur OFF, on a l'activation d'une commande corres-
pondant à la touche ▼ des émetteurs, s'il est sur ON, on a l'activation
d'une commande correspondant à la touche ▲ des émetteurs.
Dip-switch N° 3: présent uniquement sur la logique SRCR 200 A,
permet de choisir entre le mode de fonctionnement "synchronisé"
(interrupteur OFF) et le fonctionnement à moteurs "indépendants"
(interrupteur ON).
Les éventuelles commandes envoyées avec un émetteur ou en agis-
sant sur les entrées MONTÉE et DESCENTE ont la priorité sur les
commandes provoquées par le capteur "soleil"; par exemple: si après
une descente provoquée par le soleil on envoie une commande de
montée, le store restera remonté même en présence de soleil.
Soleil OFF, led "soleil" ON-OFF 4 s.
Ne pas laisser le trimmer «vent» réglé sur le maximum (stop
moteurs).
30
15
-
+
5
Klux
Trimmer seuil "soleil"
30
15
-
+
Km/h
5
8
Trimmer seuil "vent"
les limites de temps prévues.
• Avec des radiocommandes qui prévoient plusieurs "grou-
pes", avant de procéder à la mémorisation, il faut choisir
le groupe auquel associer la logique de commande.
• La programmation par radio peut avoir lieu dans toutes
les logiques de commande qui se trouvent dans le rayon
de la portée de l'émetteur; il est donc opportun de n'ali-
menter que celle qui est concernée par l'opération.
45
60
45
60
Annulation manœu-
vres et commandes
Exemple
3s
Exemple
Nouveau 5s
Ancien X3
Nouveau
